射頻導納物位計開關

來源：作者：江蘇美安特自動化儀表有限公司

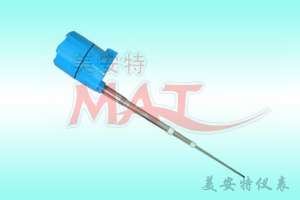

射頻導納物位計開關

射頻導納物位開關

射頻導納物位開關的概述

MAT300系列為通用型點位控制儀表。產品用于限位控制和報警，儀表廣泛應用于工業和民用現場，適用于大多數應用場合。儀表由一個電路單元，與一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。

MAT300系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料的粘附問題，相對于其他同類產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化影響。220V或24VDC供電，以性能可靠、安裝方便得以大量應用。

射頻導納物位開關的測量原理

射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與灌壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

射頻導納物位開關與電容式技術最重要的區別在于測量量的多樣化和防掛料技術。

射頻導納物位開關測量量多樣化在于不止是測量電容，而是測量電容、電阻和電感的綜合量，使測量更全面、更準確。

射頻導納物位開關的特點

通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，最高測量溫度可達800℃，最大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合

防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

準確可靠：測量量多樣化，使測量更加準確，澤良不受環境變化影響，穩定性高，使用壽命長

射頻導納物位開關的典型應用

導電、絕緣液體………………………化工、油田、水及污水處理

導電、絕緣漿體………………………造紙、制藥、水及污水處理

粉末：灰、粉…………………………電廠、冶金、水泥

顆粒：煤、糧食………………………電廠、冶金、糧食

性能指標

供電：20VAC±50VAC 50/60HZ（標準）延時：1-50s（可選）

110VAC±25VAC 50/60HZ（標準）高地位報警：現場可設置為HLFS（高位報警

20VDC±50VDC（可選）方式）或LLFS（低位報警方式）

輸出：DPDT繼電器（雙刀雙擲）火花防護（對傳感器）：內置火花防護電路

輸出容量：220VAC 5A 電氣接口：M20×1.5

環境溫度：-40℃～70℃ 電纜：分體式電子單元與傳感器之間的專用連接電纜表尊5m，最長50m

介質溫度：-40℃～70℃ 過程連接：NPT螺紋安裝（標準）

分辨率：＜0.5PF 法蘭連接

外殼防護：IP66

＜20mm（絕緣介質）防爆：EXD「ia」ia Ⅱ CT4

重復性：＜1mm（導電介質）

響應時間：＜0.5s

射頻導納物位開關的選型指南

MAT300	點位開關系列
	電源
	A	220VAC
	B	24VAC
	C	110VAC
		延時
		D	無
		E	0-50s
			靈敏度
			F	標準
			C	小量程高靈敏度
				傳感器	見MAT傳感器選型表
				I	整體安裝
				R	分體安裝
					防爆
					E	有
					Z	無

MAT300系列射頻導納物位開關傳感器選型

型號	溫度壓力	標準長度	最大長度	CSL長度	傳感器材質	傳感器外形	安裝尺寸	應用
C11	120℃/1.5Mpa	450mm	桿式1.5m 纜式6m	250mm/ 100mm	304ss（其他可選）/TFE	直徑：18mm 三級桿式/纜式	3/4”NPT 1”NPT（可選）	常溫常壓一般應用液體、漿體、顆粒
C12	230℃/1.5Mpa	450mm	桿式1.5m 纜式6m	250mm/ 100mm	304ss（其他可選）/PPS	直徑：8mm 三級桿式/纜式	3/4”NPT	中溫中壓一般應用液體、、漿體、顆粒
C13	800℃/常壓 25℃/5Mpa	450mm	桿式1.5m 纜式5m	250mm	304ss（其他可選）/陶瓷	直徑：12mm 三級桿式/纜式	3/4”NPT	高溫超高溫應用只有分體安裝形式
C14	80℃/常壓	450mm	直徑40mm 15m 直徑8mm 30m		304ss（其他可選）/聚酰氨樹脂	200mm*200mm三級板式	3/4”NPT	堵煤強沖擊只有分體安裝形式
C15	230℃/1Mpa	450mm	450mm	250mm	304ss（其他可選）/環氧樹脂	直徑：20mm 三級桿式	3/4”NPT	低料位加重型強沖擊只有分體安裝形式
C16	200℃/3Mpa	450mm	1.5m	250mm	304ss（其他可選）/TFE	直徑：14mm 兩級桿式		酸堿強腐蝕法蘭安裝

射頻導納物位開關的安裝說明

射頻導納物位計既可垂直安裝又可水平安裝。儀器安裝時，必須保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣良好，安裝螺紋與容器連接牢固，電氣接觸良好。并且探頭的地層要進入容器內部。對于大量程的或有攪拌的場合，探頭需要支撐或地錨固定，但固定端要與探頭絕緣。水平安裝的儀表進線扣一定要向下，垂直安裝進線防爆管一定要有低于進線口的排水口，以防防爆管積水危及儀表電子單元。

儀表安裝區域要求有避雷裝置，以防雷擊。24VDC電源紋波不得大于200MV。電源地線要接在標準地或標準的儀表地，不可接在動力地上。電纜經過區域要求有避雷裝置，以防雷擊。
