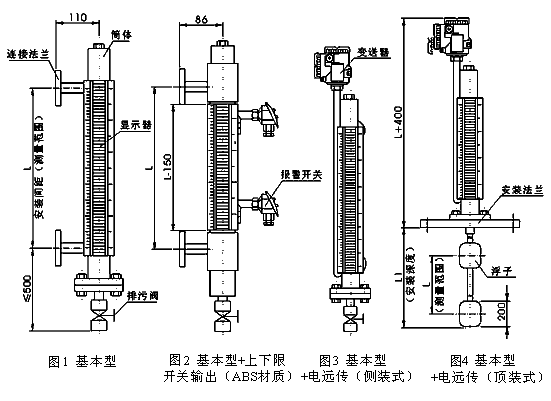

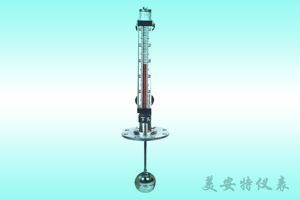

頂裝式磁翻板液位計說明
美安特公司生產的頂裝(底裝)式
磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型產品,具有現場指示清晰又能遠傳控制等優點.該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示.
頂裝磁翻板液位計技術要求
測量范圍:0~5000mm ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
準確度: ±10mm ±16mm ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
公稱壓力:2.5MPa ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
介質密度:≥0.7g/cm3(特殊要求可達0.45g/cm3) ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
介質溫度:-20~+350℃ ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
介質粘度:≤2.0Pa.s ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
環境振動:頻率≤25Hz振幅≤0.5mm ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
報警器、遠傳裝置:技術參數和UHZ-25系列相同
ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
頂裝磁翻板液位計主要特點體現在:
1、 在容器不適宜側面開孔及容器周圍空間很少時,可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
選用須知:ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
1、 防腐型公稱壓力應≤1.0MPa。
2、 液位計有一定盲區,故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時,標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍要不超過5米,否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭,本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
安裝使用和維護:
1、 液位計護導管和主體導管必須保持垂直
2、 連桿不能彎曲,必須挺直插入
3、 安裝完畢后,需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色,零以下顯示紅色。ZEj磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
