介紹概述:

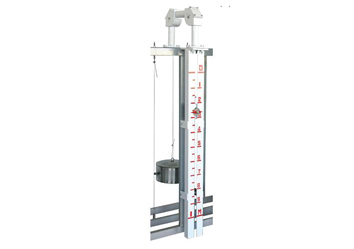

MATFB型浮標液位計是一種簡易的液位測量?jī)x表,它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液液閏測量,以解決人工測理液位的困難。
浮標液位計主要技術參數
測量范圍:0-20m內任意選擇 指標精度:±20mm 工作壓力:常壓或±200mmH20(帶V型密封管)
介質密度:≥0.6g/cm3 導向鋼絲安裝鉛直度:≤±5 材質:按液部分1Cr18Ni9Ti
浮標液位計主要特點
1.實用方便、操作起來簡單游刃有余 2.精確度達到99%,杜絕差別 3.多功能產品,試用廣泛 4.價格實惠,使用安全
浮標液位計安裝調試
1、儀表的調零
在儀表安裝時,罐內應還未有被測介質,浮標在罐內的底部時,重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上,否則要調整鋼絲長度。
2、儀表的量程調整
儀表在調好零位的基礎上,再把浮標拉到容器的頂部或較大測量點上,重錘指針部分的紅色尖頭應指在標尺的底部位置上,即落在標尺較大量程點上。
浮標液位計安裝使用及注意事項

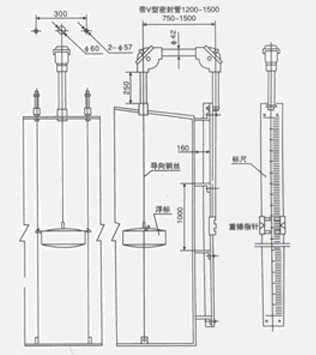

1、導向鋼絲下支承焊接安裝:
在容器底部按照液位計浮標運動方向要求確定位置,焊接或鉚接好固定導向鋼絲下支承(件1)
2、導向鋼絲的安裝
(1)用力使鋼絲拉直,并固定在下支承上,注意不要使鋼絲有彎曲或打結現象,以免影響浮標上下移動。
(2)導向鋼絲通過浮標的導向耳勾,后穿入吊勾螺釘(件6),把鋼絲的終端固定并用導線夾頭夾緊,并旋緊吊勾螺母,使其處于緊張狀況,再將上螺母拼緊,以防松動,然后蓋好封蓋。
(3)兩根導向鋼絲要垂直地面,而且相互平行,保證兩者之間距離為300mm
3、標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的,在安裝時要求:
(1)標尺的連結部分應做到平直、光滑、不應有凹凸現象,以免影響重錘指針的正常運行,或引起測量的誤差。
(2)標尺應與貯罐內液面相垂直,不應有傾斜現象,標尺安裝的垂直度不能大于5°,以免造成重錘指針卡死,使測量失敗。
(3)在焊接標尺腳架(件11)時,應盡量做到安裝表面在同一平面上,安裝孔在同上直線上,即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線,使重錘指針在標尺上靈活升降。
注意:二標尺腳架之間互相距離為1米。
4、浮標連接鋼絲及重錘指針的安裝:
浮標與連接鋼絲的一端用導線夾頭夾緊固定,然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內,并和重錘指針相連接,用導線夾頭夾緊固定,較后調整各導向滑輪支架,使連接鋼絲與水平垂直,使浮標在導向鋼絲上活動靈活,有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意:掌握鋼絲的所需長度。
浮標液位計訂貨須知:
1、注明液位計的規格、型號。
2、測量范圍L
3、被測介質及介質的密度、溫度。
4、安裝距離L1的尺寸。
