在容器中液體介質的高低叫做液位,測量液位的儀表叫液位計。液位計為物位儀表的一種。液位計的類型居多,主要廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量。

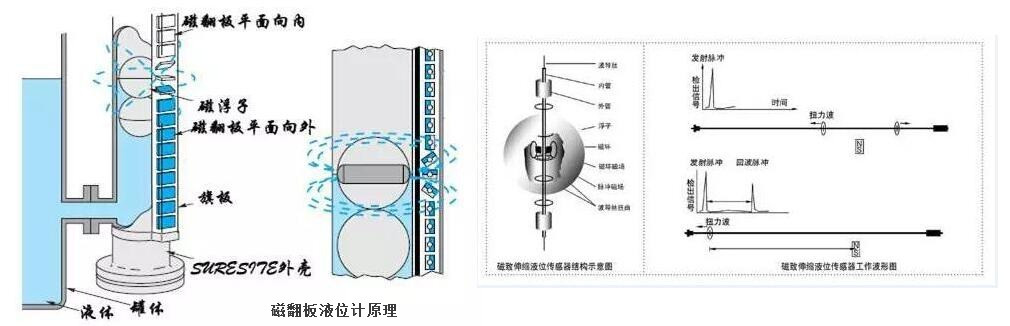

磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。二相鄰指示板軸向間距離為10mm,因此,液位指示誤差為±10mm。
使用方法分析:磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。面板液位計上、下端安裝法蘭與容器相連接構成連通器,透過面板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠,當意外損壞時,鋼珠在容器內壓的作用下自動密封,防止容器內液體外溢,并保證操作人員安全。
而磁致伸縮并不是一種現象,而是這種液位計的工作原理。磁致伸縮液位傳感器的工作原理:由電子倉內電子電路產生一起始脈沖,此起始脈沖在波導絲中傳輸時,同時產生了一沿波導絲方向前進的旋轉磁場,當這個磁場與磁環或浮球中的永久磁場相遇時,產生磁致伸縮效應,使波導絲發生扭動,這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖,通過電子電路計算出兩個脈沖之間的時間差,即可精確測出被測的位移和液位。
磁致伸縮液位計是一種高精度超長行程絕對位置的測量?jī)x器,采用磁致伸縮原理,不但可以測量各種介質的液位,還可以測量運動物體的直線位移。
磁致伸縮式探棒由電子頭、探測桿和浮子三部分組成。電子頭上裝有微處理器、可擦寫的只讀存儲器、溫度傳感器,是直接對油位、水位、溫度進行測量、數據存儲的組件。探測軸一般是三條同軸的圓管組成。外管是由防腐材料組成,中間的圓管裝配上一個或多個溫度裝置,以實現溫度監測,內管是一條磁致伸縮材料制成的波導管。測量時液位計電子頭產生一小電流詢問脈沖,此電流產生一磁場沿波導管內的感應線向下運行,在探測桿外管配有浮子,此浮子沿探測桿隨液位而上下移動。由于浮子內有一組永久磁鐵而產生一個磁場。當電流磁場與浮子磁場相遇時,即產生一種名為“波導扭曲”的脈沖或簡稱“返回”脈沖。從詢問脈沖開始至返回脈沖被電子頭探測到的周期便相對于液位變動位置,這就是磁致伸縮式探棒的工作原理。磁致伸縮式探棒根據感應原理可以對油位、水位的上升、下降做出診斷,來確定油位、水位的高度,與其他類型的探棒相比,具有精確度更高、使用壽命更長的特點。此技術已被廣泛應用于精度和可靠性要求較高的液位測量技術中。
相同點:
都是利用浮力原理和磁感應原理。
區別:
磁翻板液位計:
具有就地指示的功能,如果需要傳送給DCS,需要增加變送器,變送器可以選擇需要或者僅有就地指示的功能。
磁致伸縮式液位計:
它的數據只顯示在變送器上面,變送器(由發送器和感應器組成)是磁致伸縮式液位計發揮作用必須構成的一個部件。
利用兩個不同磁場相交產生一個應變脈沖信號,然后計算這個信號被探測所需的時間周期,從而換算出準確的位置。這兩個磁場一個來自在傳感器外面的活動磁鐵,另一個則源自傳感器內波導管(Waveguide)的電流脈沖,而這個電流脈沖其實是由傳感器頭的固有電子部件所產生的。當兩個磁場相交時,所產生的一個應變脈沖(StrainPulse)會以聲音的固定速度運行回電子部件的感測線圈。從產生電流脈沖的一刻到測回應變脈沖所需要的時間周期乘以這個固定速度,我們便能準確的計算出位置磁鐵的變動,精度稍高一點。
磁翻版液位計和磁致伸縮式液位計的區別,希望對大家有所幫助。液位計良好的結構及安裝方式可適用于高溫、高壓、強腐蝕,易結晶,防堵塞,防冷凍及固體粉狀、粒狀物料。它可測量強腐蝕型介質的液位,測量高溫介質的液位,測量密封容器的液位,與介質的粘度、密度、工作壓力無關。
