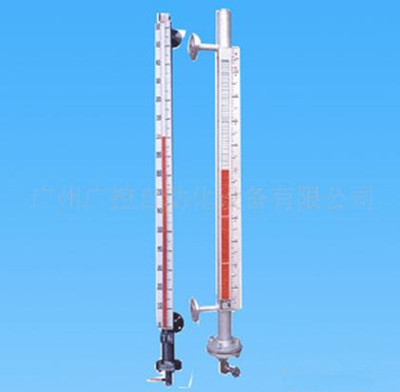

磁翻板液位計使用原理:
磁翻板液位計由浮子的受力情況可以看出,若浮子在液位開關處不被吸住能隨液位上升,要么增大浮力,要么減小重力或減小浮子與液位開關之間的磁引力。如果增大浮力,浮子體積必然增加,浮子重力也會增加,但浮子在浮筒內,體積增加的余量不大。減小重力可能會使浮子的重心上移,浮子容易發生側轉,與浮筒發生碰磨;浮子重心上移后,可能導致浮子磁鋼中心與浮筒液面不一致,磁翻板液位計顯示出現偏差。而減小磁性開關和浮子之間的磁引力。
磁翻板液位計的使用方案:
(1)降低浮子的磁性,但會導致翻板轉動緩慢、滯后或無法動作。因?yàn)榇欧宸D(zhuǎn)就是靠浮子的磁引力帶動的,降低浮子磁性,也就降低了磁引力,容易引起翻板動作異常。
(2)降低微動開關的磁性。浮子與微動開關的磁引力也減小,浮子在上升或下降的過程中,浮子帶動微動開關的作用力變小,磁翻板液位計的工作不會受到影響。
(3)增大浮子和微動開關的距離,因?yàn)榇乓κ请S磁性物質的距離的減小而增大,增大距離也會減小浮子對微動開關的磁引力。具體可以在浮筒的微動開關處加裝鐵片,加厚一定程度后再加裝微動開關,使浮子的磁引力剛好可以帶動浮子而這個引力又不太大。
(4)增加微動開關的轉動角度,微動開關在浮子磁力的作用下,可以轉動一定角度,但由于微動開關受到限位柱的限制,實際轉動角度很小。增大轉動角度后,微動開關磁柱隨浮子上升轉動,轉到限位柱處,若此時浮子和微動開關磁柱的作用力很小,那么浮子也不會受到微動開關很大的作用力。
