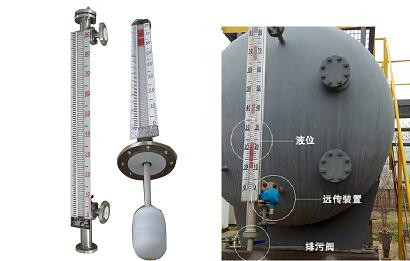

磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性的液位就地條件下安全可靠地測量液位，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。
磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有優秀的可靠性和抗腐蝕性能。
工作原理：磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
產品特點：測量范圍大，讀數直觀清晰,密封結合面少，不易滲漏，安全可靠,指示部分與被測介質完全隔離,采用304不銹鋼材質，四氟襯里，浮球襯四氟，防腐蝕性高。
用途與適用范圍：
|
類型
|
型號
|
使用范圍及用途
|
|
普通型
|
UHZ P
|
一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保。對開口承壓容器中的液位進行連續顯示。
|
|
防腐性
|
UHZ F
|
適用于具有腐蝕性、毒性的液位測量指示。
|
|
伴熱型
|
UHZ R
|
適用于測量粘度比較大、易結晶的液體介質（需要有伴熱裝置）。
|
|
高溫型
|
UHZ T
|
適用于容器壓力小于10Mpa、溫度在-200～450℃之間的液體介質的液位測量。
|
|
高壓型
|
UHZ Y
|
適用于溫度200℃以下、過程壓力高于10Mpa（20Mpa以下）的密封容器
|
|
高溫高壓型
|
UHZ H
|
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密封容器
|
|
防爆型
|
UHZ B
|
適用于在易燃易爆場合
|
|
頂裝型
|
UHZ D
|
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合強烈振動和強磁的工作場合
|
常見故障排除方法：
|
故障特征
|
產生的原因
|
排除方法
|
|
液位升降、儀表無指示
|
1.浮子損壞
2.浮子失磁
3.浮子室內有異物，浮子卡死
|
1.更換損壞部件
2.進行清理
|
|
磁柱指示不正常
|
部分磁柱失磁
|
更換
|
|
儀表發生滲漏
|
1.密封處未密封好
2.密封件損壞
3.焊縫開裂
|
1.壓緊密封面
2.更換密封墊
3.返廠維修
|
|
液位變送器顯示異常
|
1.供電電壓異常
2.變送器異常
|
1.檢查供電電壓
2.更換變送器模塊
|
安裝要求：
1.測量含有固體懸浮雜質、鐵磁性雜質，用戶可考慮增加過濾裝置
2.帶有變送輸出點信號的液位計，其介質溫度不超過140℃
那么磁翻板液位計在較高液位罐體測量中安裝注意的事項，高度與技術影響？
測量10米高液位計儲罐的時候，如果直接選擇做10米長的磁翻板液位計產品會很笨拙且運輸不便，廠家建議采取分段處理，這樣就不會有技術性誤差如盲區影響。
磁翻板液位計的優勢就是可分體安裝，這樣既可方便運輸，費用也會大大降低，用戶只需要在收到貨物后按廠家的說明方式把法蘭對接好，至于防腐是否滲漏方面我們也已經考慮到了，具體問題分析，磁翻板液位計配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
一般用戶訂購10米或10米以上的磁翻板液位計測量儀表采用側裝式，建議最好在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。在裝置時，一定要堅持筆直狀況，磁翻板液位計與容器引管間應加裝有球閥，以便于液位計的維修和拆開清洗。測裝式內村型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的丈量。
側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高的液位計丈量，選用領先的不銹鋼內襯聚四氟乙烯拉伸翻邊新技術，布局牢靠，運用壽命長。是氫氟酸等強腐蝕性介質液位丈量的最佳挑選。運用前應先用校對磁鋼將零位以下的小球置成赤色，其它球置成白色。
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。全過程測量無盲區，顯示清晰、測量范圍大。江蘇美安特儀表追求卓越，致力于提供現場儀表解決方案，我們的產品廣泛應用于電力、化工、冶金、水工程、石油、醫療、食品等行業。
