翻板液位計是根據國內外同類產品改進研制生產制造的產品。該儀表可適用于各種塔、罐、槽等設備的介質液位檢測?梢宰龅礁呙芊、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。

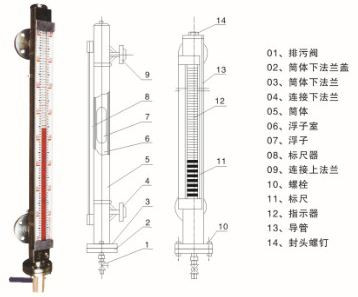

磁翻板液位計主要結構是本體、翻面板(由紅、白雙色磁性小面板組成)、浮子、法蘭等組成,用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合對液位的測量及就地顯示或遠傳顯示與控制。
工作原理:
磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度,紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。
隨著科技的不斷發展,工業上對液位計的要求也越來越先進,可是用戶們還是需要產品在使用性能上面越來越久,可以讓他們放心的不擔憂產品的反復出現故障,減少維修的麻煩。所以要了解使用中所有的細節問題及故障解決方法,才能及時更改。磁翻板液位計在實際測量過程中會出現哪些常見故障,而導致這些故障的原因多種多樣,有的是由單個部件故障引起,有的是由多個部件同時發生故障所致。
一般來說原因有幾種,下面,方便用戶更好的使用,提高工作效率。分析磁翻板液位計在應用過程中常見故障:
故障一、遠傳顯示正常,顯示面板出現異常:
造成這種故障的原因通常有以下幾種:
1、顯示面板有水或灰塵等雜質滲入,致使翻片難以翻轉。
2、浮筒與顯示面板之間有距離較大,浮子的磁鋼驅動力不足,致使翻片不翻轉。
3、翻片與導軌間的存在間隙過小等設計不合理問題,從而導致摩擦力過大,翻片不翻轉。
4、翻片中磁鋼的磁力過小或消失,致使翻片出現不翻轉或翻轉異常的現象。
5、由于環境溫度過低,致使浮子因介質結冰無法移動,翻片不能正常顯示液位。
故障二、遠傳和磁翻板都不動:
這種故障現象通常就是浮子異常導致,主要有以下兩種表現:
現象一、由于浮子損壞,致使顯示面板指示不正確
導致磁翻板液位計里的浮子受損的原因,通常有以下幾種:
1、由于浮子的強度設計不對,致使受到壓力時向里面凹陷、變癟。
2、焊接處沒焊透或漏焊,致使浮子受到壓力時焊縫裂開,浮子進水。
3、浮子因使用時間過長或者在高溫下長期使用,出現退磁現象,而無法正常使用。
4、由于浮子中的磁鋼松動,致使浮子不能正常工作。
故障三、就地顯示正常,遠傳出現異常
原因分析:
一般來說,造成這種故障原因有多種,下面幾種是比較常見的原因:
1、電阻虛焊。
2、壓力超出額定值,致使開關受損。
3、國產玻璃管干簧管易碎,干簧管短路或者開路,致使遠傳出現異常。
4、在介質溫度過高的情況下,金屬薄片受熱膨脹,因干簧管的金屬觸點間隙較小,易出現閉合狀態。
磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。在測量使用過程中可達到精準的測量結果。無論是什么樣的磁翻板液位計只要能夠?qū)W會它的正確使用方法,合理的將其應用,一定會發揮出其作用。
