磁翻板液位計是一種可就地測量直接顯示液位的儀表,無需通過拖線纜進行信號遠傳,便可以方便地觀測與記錄測量結果,目前該儀表已經廣泛應用于石油、化工等行業。
磁翻板液位計,可液位就地顯示不依賴于其他的電子裝置便可實現,產品性能穩定可靠,波動小,所以廣泛應用于熱電廠壓力容器中;高、低壓除氧器、生水加熱器、熱網加熱器、機組的高、低壓加熱器、凝汽器等換熱器均安裝此種液位計。可以做到高密封,防泄漏和適用于高溫、高壓、耐腐蝕的場合,且全過程測量無盲區,顯示清晰、測量范圍大。
換熱器工作介質為易汽化的液體,壓力從真空狀態到2.5Mpa之間,溫度從40℃到390℃之間,因此,液位計的日常維護及指示的準確性,對壓力容器的安全運行起到至關重要的作用。

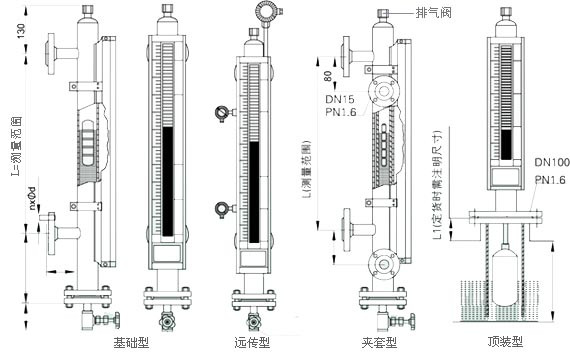

磁翻板液位計工作原理:根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅白翻柱轉180°,當液位上升時,翻柱由白色轉為紅色,當液位下降時翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示。
磁翻板液位計選型時應考慮哪些因素?
1、測量對象,如被測介質的物理和化學性質,以及工作壓力和溫度、安裝條件、液位變化的速度等。
2、測量和控制要求,如測量范圍、測量(或控制)精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。
3、還要考慮到磁性材料的退磁問題,退磁導致液位計不能正常工作,測量結果也可能不準。
磁翻板液位計特點:
1、測量范圍大,不受容器高度的限制。
2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3、適合容器內液體介質的液位、界面的測量。除現場指示,還可配遠傳變送器、報警開關、檢測功能齊全。
4、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
磁翻板液位計在測量過程中指示不準的問題如何判斷、原因及解決方式。
1.判斷方法
。1)容器始終是運行,但容器的液位卻始終停在某一點上。
。2)容器增大或減少負荷,容器液位不變。
(3)就地液位計與室內顯示屏上壓力差液位計不符。
2.原因
(1)容器中的水上升或下降速度過快,也就是說浮子上升或下降過快,磁性翻板沒有來得及翻動。
。2)磁性翻板重心沒有在中心點,磁浮上升時隨著磁浮翻轉,待磁浮再上升時,翻板又回到原來的位置狀態,沒有顯示有水位的狀態。
。3)容器中水質雜質過多,吸附在磁浮表面。造成磁浮磁性下降,磁浮上升時,不能帶動翻板轉動。
。4)水的液相導管堵塞不同,使的容器中實際水位上升。磁浮卻不隨之而上升。
3.解決方法
(1)盡量使容器中的水位上升或下降不宜太快。
。2)水位計磁性翻板,重心不在中心點。制造質量不符合標準,應更換。
。3)水質不合格應定期沖洗。
4.維修保養
。1)液位計筒體內不應有固體雜質和磁雜質進入,以免對浮子造成卡阻及減弱浮力。
。2)根據介質情況,可定期清洗主導管,清除管內沉積物雜質。
。3)對液位計進行清洗后或更換浮子時,打開排污法蘭,在裝入磁性浮子時,應注意重端帶磁性一端向上,不能倒裝。
(4)對低溫型及液化氣專用型產品,液位計主體采用真空夾套保溫,安裝使用過程中注意不要把夾套破壞,以免影響產品質量。
磁翻板液位計使用時的十點建議:
1、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
2、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
3、調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,壓力校驗儀,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外)
4、磁翻板液位計安裝必須垂直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
5、應根據介質情況,不定期清洗主導管清除雜質;
6、當配有遠傳配套儀表時需做到如下幾條:
遠傳配套儀表上感應面應面向和緊貼主導管;
應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設;
接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。
7、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
8、磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
9、磁翻板液位計調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
10、對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;

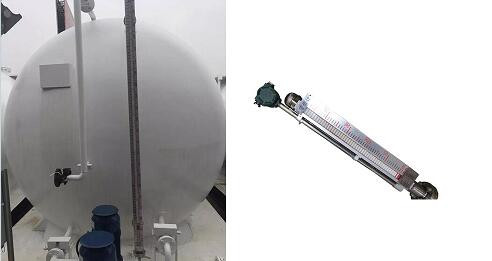

磁翻板液位計特點是結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。液位計上、下端安裝法蘭與容器相連接構成連通器,透過外部磁翻板或磁翻柱顯示面板便可直接觀察到容器內液位的實際高度。通常用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。
