磁助電接點壓力表
  來源:130039.cn  作者:江蘇美安特自動化儀表有限公司

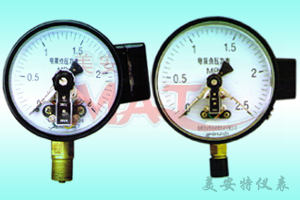

磁助電接點壓力表

磁助電接點壓力表
磁助電接點壓力表的用途說明
磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常、儀表經與相應的電氣器件(如繼電器及接觸器等)配套用,即可對被測(控)壓力系統實現自動、控制和發言(報警)的目的。為了適應被測對象的各異和需求,本系統儀表在原有普通型和專業型的基礎上,有相繼研制了抗振型、耐蝕型、耐蝕抗震型以及帶有隔離裝置等多種類型共10多種型號的產品。
監于本系列儀表不僅具有設計新穎、結構可靠、品種齊全、動作穩定型好、適應性強的特點外,而且又具有測控并茂、安裝簡單、維護量小等優點,因此,它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。
磁助電接點壓力表的型號標示

其它功能;F-耐蝕;Z-抗震;FZ-耐蝕抗震導壓系統及外殼材料;不銹鋼
B-
儀表公稱直徑及形式;


100、150分別表示直徑為100、150MM的向式
102表示直徑為100MM的徑向后邊式
103、153分別表示直徑為100、150MM的軸向嵌裝式
□-

A-適用于氨及其混合物
G-帶有隔離裝置
C
接點裝置形式磁助作用式
X
控制方式;緩行接點位式形式
Y
儀表類別:壓力儀表
ueZ磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

磁助電接點壓力表的主要技術指標功能
標度范圍、精確度等級及接頭螺紋尺寸

類型
型號
名稱
(含全稱或簡稱)
標度范圍MPA
精確度等級
接頭螺紋
(尺寸)
指示
設定值
接通
斷開
M20×1.5
(*G3/8")
(*G1/2")


普通型
YXC-100
*YXC-102
YXC-103


磁助電接點壓力表
-0~0.16至60及
-0.1~0.06至2.4系列
0~0.1至60及
-0.1~至2.4系列
1.6
1.5
4
YXC-150
*YXC-153
專用型
YXCA-150
磁助電接點氨壓力表
0~0.16至60及
-0.1~0.06至2.4系列
2.5
2.5
4

抗震型
YXC-100-Z
*YXC-102-Z
YXC-103-Z



磁助電接點壓力表
0~0.6至60及
-0.1~0.5至2.4系列
1.6
1.5
5


耐蝕型
*YXC-100-F
*YXC-102-F
*YXC-150B-F
*YXC-152B-F
*YXC-153B-F
0~0.16至60及
-0.1~0.06至2.4系列
1.6
1.5
4
耐蝕抗震型
*YXC-100-FZ
*YXC-102-FZ
*YXC-150B-FZ
*YXC-153-FZ

0~0.6至60及
-0.1~0.06至2.4系列
1.6
1.5
5

隔離普通
隔離式耐蝕型
YXCG-103
*YXCG-103-F

隔離式磁助電接點壓力表
0~0.16至60及
-0.1~0.06至2.4系列
1.6
1.5
4
M24×2
1
(*G1/4")
隔離式抗震型
YXCG-103-Z
0~0.6至60及
1.6
1.5
5
隔離式耐蝕抗震型
*YXC-103-FZ
-0.10.52.4系列



ueZ磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

標有“*”的型號暫限于特殊訂貨
隔離式的軟尾長度為1、2、3、4M(其中2M為優選長度)
接點裝置電氣參數及控制形式

觸頭功率
最高工作電壓
最大工作電流
控制形式
30VA(阻性負載)
220VD.C或380A.C
1A
上下先限、雙上限、雙下限
ueZ磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

注;當電流為1A時;工作電壓應低于40V。
使用環境條件

類型
工作溫度范圍
介質;周圍環境
相對濕度
抗工作振動性能
普通性、專用性
-40~70℃
不大于85%
V.H.3級
耐蝕性
-25~55℃
不大于90%
V.H.3級
抗振型、耐蝕抗振性
V.H.4級
隔離式普通型
150℃以下
-40~70℃
V.H.3級
隔離式耐蝕型
-40~70℃
隔離式其它型
150℃以下
-25~55℃
V.H.4級
ueZ磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

溫度影響;示值不大于0.4%/10℃(使用溫度偏離20±5℃)
磁助電接點壓力表的結構原理
儀表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒(插頭座)等組成。
儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下,追使彈簧管之末端產生相應的彈性變形一位移,借助拉桿經齒輪傳動機構的傳動并予放大,由固定齒輪上的指示
(連同觸頭)逐將被測值在度盤上指示出來。與此同時,當其與設定指針上的觸頭(上限或下限)相接觸(動斷或動合)的瞬時,致使控制系統中的電路得以斷開或接通,以達到自動控制和發信報警的目的。
