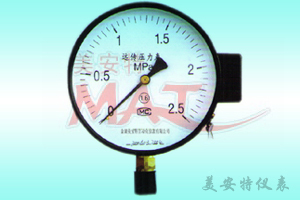

電阻遠傳壓力表
電阻遠傳壓力表的說明
電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體`、蒸汽和氣體等介質的壓力.因為在儀表內部設置一滑線電阻式發送器,故可把測量值傳值遠距離點的二上儀表上,以實現集中檢測和遠距離可控制.此外,本儀表并能就地指示壓力,以便于現場工藝檢查..
電阻遠傳壓力表的主要技術指示
精確度等級;1.6;
發送器起始電阻值:3～20
發送器滿度電阻值：340～400
發送器連接端①②外加電壓不大于6V
滑線電阻式發送器接線圖
使用環境條件；-40～60℃，
相對濕度不大于85﹪，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
濕度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4﹪/10℃
重量；1.2KG
電阻遠傳壓力表的結構原理
本儀表有一彈簧管壓力和個滑線電阻組成。
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪轉動機械中的扇形齒輪產生偏離時，電阻傳送器的轉臂（電刷）也相應地的以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。
儀表正常工作無明顯影響。
電阻遠傳壓力表的測量范圍
|
測量范圍
|
|
0～0.1； 0～0.16；0～0.25；0～1.4；0～0.6；
0～1；0～1.6；0～2.5；0～4；0～6；
0～10；0～16；0～25；0～40；0～6；
|
|
-0.～10；-0.1～0.06；-0.1～0.15；-0.1～0.3；
-0.1～0.5-0.1～0.9 -0.1～1.5；--0.1～2.4；
|
