全不銹鋼差壓表
  來源:130039.cn  作者:江蘇美安特自動化儀表有限公司


全不銹鋼差壓表

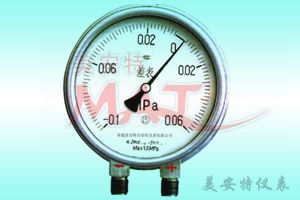

CYW-150B系列不銹鋼差壓表.jpgOlP磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

全不銹鋼差壓表
不銹鋼差壓表的用途說明
不銹鋼差壓表(以下簡稱儀表)適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成,其中的測量系統(雙波紋管急連接部件)、導壓系統(包括接頭、導管等)采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式(可直接與三閥組連接)和斜式兩種,能夠適應不同客戶的配套安裝。
不銹鋼差壓表的結構原理
儀表采用雙波紋管結構,即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型之架的上下兩端分別為活動端和固定端,中間由彈簧片相連接;兩只波紋管與表殼上的低壓接頭相連,齒輪傳動結構直接安裝在支架的固定端。并通過拉桿與支架的活動端相連接;度盤則直接固定在齒輪傳動機構上。
當施加不同壓力(一般高壓端高于低壓端)時,兩波紋管作用在活動支架上的力則不相等,使分別產生的位移,并帶動齒輪傳動機構傳動并予放大,由指針偏轉后指示的差壓值。
不銹鋼差壓表的主要技術指標
1,差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸;
差壓的測量范圍
公稱工作壓力
精確度等級
接頭螺紋尺寸
010
KPa
60
Kpa
2.5
M20×1.5
1/2”“NPT
016
100
025
160
040
250
060
400
0100
600
00.16
MPa
1
KPa
00.25
1.6
00.40
2.5
00.60
4
01
6
01.6
10
02.5
10

2,導壓系統及外殼等材料
零件名稱
材質牌號(代號)
接頭、導管
OCa17Ni12Mo2(316)
波紋管
OCa17Ni14Mo2(316L)
表殼、表蓋、表環
OCa18Ni9(304)
