電接點雙金屬溫度計

來源：130039.cn 作者：江蘇美安特自動化儀表有限公司

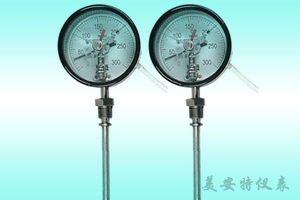

電接點雙金屬溫度計

電接點雙金屬溫度計

電接點雙金屬溫度計的應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警�？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。

電接點雙金屬溫度計的主要特點
現場顯示溫度，直觀方便；
具有自動切斷電源和報警功能；
安全可靠，使用壽命長；
多種結構形式，如“上下限”、“雙上限”、
“雙下限”，可滿足不同客戶要求。

電接點雙金屬溫度計的工作原理

電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。

電接點雙金屬溫度計的主要技術參數

產品執行標準：
JB/T8803-1998
GB3836-83
標度盤公稱直徑： 100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。

電接點雙金屬溫度計的選型方式

電接點雙金屬溫度計的型號及規格

型號	測溫范圍℃	精度等級	保護管材料	規 格 L(mm)	安裝固定裝置
WSSX-400	-40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	無固定裝置
WSSX-410
WSSX-480
WSSX-401					可動外螺紋
WSSX-411
WSSX-481
WSSX-402					可動內螺紋
WSSX-412
WSSX-482
WSSX-403					固定螺紋
WSSX-413
WSSX-483
WSSX-404					固定法蘭
WSSX-414
WSSX-484
WSSX-405					卡套螺紋
WSSX-415
WSSX-485
WSSX-406					卡套法蘭
WSSX-416
WSSX-486
