就地溫度顯示儀

來源：130039.cn 作者：江蘇美安特自動化儀表有限公司

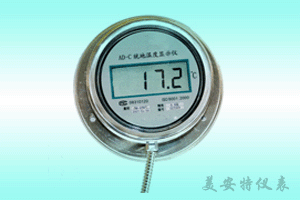

就地溫度顯示儀

就地溫度顯示儀

就地溫度顯示儀的概述

ATE-AD-C型就地溫度顯示儀是美安特系列儀表家族中的一員，它采用CMOS微功耗集成電路和寬溫型液晶顯示，內置高容量電池，解決了一般儀表不能實現現場無電纜測量、顯示問題，特別適合無電源供電的場所；同時，本儀表采用鋁合金外殼及硅橡膠密封，因此本儀表有著極強的防爆性能，是冶金、化工、電力、紡織等行業優選的測量儀表。

就地溫度顯示儀的特點

本系列儀表采用超微功耗、高精度、低漂移全進口集成電路，使整機耗能極小。

具有很強的抗干擾能力和較快的測量反應速度。

本系列儀表鋁合金外殼及硅橡膠密封具有防塵、耐濕等特點，適宜于各種惡劣現場環境中安裝使用。

本系列儀表與熱電阻、熱電偶配合，適用于各種場合的安裝方式。

本系列儀表因采用電池供電而具有超強的防爆性能，特別適合無電源供電的場所。

本系列儀表適用于各種熱電阻、熱電偶或其它信號源的現場顯示。

就地溫度顯示儀的技術指標

輸入：熱電阻：Ptl00、Cu50、Cul00；

熱電偶：K、E；

標準信號：0～10mA、0~5V等。

表頭精度：±0.5％F·S、±0.2％F·S。

綜合精度：±1.0％F·S、±0.5％F·S。

穩定性：±2％F·S／年、±1％F·S／年。

分辨率：＜200時為0.1、＞200時為1。

就地溫度顯示儀的測溫范圍

Pt100	-100℃~500℃
Cu50	-50℃~100℃
Cu100	-50℃~100℃
E	0℃~400℃
K	0℃~600

啟動時間：接能電源后10S內。

顯示：3位半液晶顯示。

公稱壓力：參照熱電阻、熱電偶的公稱壓力。

電源：2節5號高容量堿性電池。

功耗：1.5mW約可連續工作10個月時間。

隔爆等級：d Ⅱ BT4。

正常工作環境：

A、環境溫度：-25℃～+65℃；

B、相對濕度：15％～85％RH；

C、周圍空氣中不含有對鉻、鎳鍍層及其合金起腐蝕作用的介質。

·允許偏差

1、熱電偶

類別	分度號	等級	允許偏差Δt
鎳鉻-銅鎳	E	Ⅱ	±2.5℃或0.75%t
鎳鉻-鎳硅	K	Ⅱ	±2.5℃或0.75%t
銅-銅鎳	T	Ⅱ	±1℃或0.75%t

2、熱電阻：

Pt1000℃時的阻值。

R0=100±0.06Ω(A級)。

R0=100±0.12Ω(B級)。

Pt100允許測溫誤差

±(0.15+0.002|t|)(A級)。

±(0.30+0.005|t|)(B級)。

Cu50±(0.30+0.006|t|)。

Cu100±(0.30+0.006|t|)。

結構指標

·外殼材料：低銅鋁合金。

·外表噴漆：聚氨酯。

·環境影響：-25℃~+65℃范圍內，影響量≤0.02%/1℃

·表頭重量：約0.8Kg。

·振動影響：按下列指標測試，對儀表性能無影響。

頻率	振幅
10~60Hz	0.19mm	峰值位移
60~2000Hz	2g	峰值加速度

就地溫度顯示儀的選型表

ATE-AD-C			就地溫度顯示儀
Z			熱電阻
形式		無	裝配式
		K	鎧裝式
傳感器		0	Pt100
		1	Cu50
		2	Cu100
裝配式			鎧裝式
1	無固定裝置式		1	無固定裝置式
2	固定螺紋式		2	固定卡套螺紋式
3	活動式法蘭		3	可動卡套螺紋式
4	固定式法蘭		4	固定法蘭卡套式
5	活動法蘭式角尺寸		5	可動法蘭卡套式
6	固定螺紋錐形保護管式
