ATE133系列壓力變送器
  來源:130039.cn  作者:江蘇美安特自動化儀表有限公司

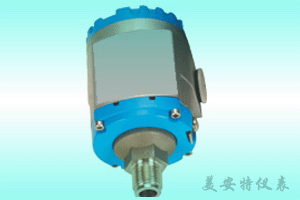

ATE133系列壓力變送器



ATE133系列壓力變送器
壓力變送器的產品概述
ATE133系列壓力變送器采用具有國際先進水平的進口陶瓷傳感器或擴散硅傳感器,其中ATE133-A型采用壓阻式陶瓷膜片:BP133-B型采用E+H電容式陶瓷傳感器: ATE133-C型采用美國GE NovaSensor公司擴散硅傳感器,再配以高精度電子元件,經嚴格的工藝過程裝配而成,它與目前市場上常規的壓力變送器相比.有兩個顯著不同的技術差別,一是測量元件采用新興的陶瓷材料,不會對測量介質產生工藝污染.二是測量元件內無中介液體,是完全固定的.介質壓力直接作用于陶瓷膜片,使測量膜 片產生偏移,從而產生電容量的變化,此變化由與其相 連的電子 部件檢測、放大并轉換為標準信號輸出。正常的壓力使膜片偏移 0.025mm;超壓時膜片偏移0.1mm,此時測量膜片貼到了陶瓷支架上并受到了保護,避免了損壞.
壓力變送器的主要性能指標
1 采用進口陶瓷傳感器或擴散硅傳感器,無中介液,溫度漂移小,耐腐蝕性能強;堅固耐用,抗過壓能力強,具有很強的抗磨損、抗沖擊特性。
2 純凈的陶瓷基體不會產生工藝污染,適用于食品、醫藥行業.
3 零點、量程正負遷移可調,操作方便,且調整時互不影響;
4 壓力范圍大,從微壓10kPa到高壓160MPa;
5 穩定性好:≤0.2%FS/年;
6 線性度優于0.1%FS;
7 補償溫度范圍寬:-40~+85;
8
抗電磁干擾;
9 由于傳感器采用干式陶瓷,無任何電介質,所以受溫度影響極小,且不受安裝方向的影響。
10 本安防爆,防爆等級iaIICT4;
1l 外殼防護等級:IP65
兩線制4-20mA輸出的品種,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但最高供電極限為DC45V.當需要超過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時最底供電電壓DC12V
壓力變送器的主要技術參數
應用范圍
工業過程控制系統中壓力的測量
被測介質
與陶瓷或316L相容的各種介質
量程(表壓、絕壓)
0~10kPa,0~16kPa,0~25kPa,0~40kPa,
0~0.06MPa,0~0.1MPa,0~0.16MPa,
0~0.25MPa,0~0.4MPa,0~0.6MPa,
0~1MPa,0~1.6MPa,0~2.5MPa,
0~4MPa,0~6MPa,0~10MPa,
0~16MPa,0~25MPa,0~40MPa,
0~60MPa,0~100MPa,0~160MPa
過載
對于量程≤10MPa,2倍;
  對于量程>10MPa,1.5倍
精度(包括線性、遲滯、重復性)
0.25%,0.5%
工作溫度范圍
被測介質:-60~+150℃;
 環境溫度:-40~+85℃
補償溫度范圍
-40~+85℃
環境溫度變化的影響
1,對于量程>0.06MPa:
對于0.25級:<0.01%/℃;
對于0.5級: <0.02%/℃;
2,對于量程≤0.06MPa:
對于0.25級:<0.02%/℃;
對于0.5級: <0.04%/℃
穩定性
<0.2%FS / 年
輸出
4~20mADC兩線制
供電電源
12~45VDC (要考慮負載);
* 對于本安系統需配相應的安全柵
電氣接口
M20×1.5或ZG1/2
過程接頭
M20×1.5或1/2 NPT,或按用戶要求
功耗
<1W
外殼防護等級
IP65
重量
<1.5kg
壓力變送器的選型表
型 譜
說 明
型號
ATE133
壓力變送器
傳感器類型
A
干式厚膜壓阻式陶瓷傳感器
B
干式厚膜電容式陶瓷傳感器
C
進口擴散硅傳感器
量程范圍
1
0-5kPa~20KPa
2
0-20kPa~70KPa
3
0-70kPa~350KPa
4
0-200kPa~700KPa
5
0-700kPa~3.5MPa
6
0-2.0MPa~7MPa
7
0-7MPa~35KPa
8
0-20MPa~60MPa
精度等級
0.1%
0.25%
0.5%
輸出信號
E
4--20mA DC 兩線制
K
1--5V DC 三線制
M
用戶約定
S
標準智能型:(輸出:4~20mA帶HART總線協議)
壓力連接
R
標準型(M20×1.5)
P
齊平膜
O
按用戶尺寸加工
其他選項
i
本安型iaⅡCT6
d
隔爆型DⅡBT4
T
船用型
M1
線性指示表
M2
數字液晶指示表
M3
數碼管數字指示表
Z
帶阻尼調整
Q
遷移
A
絕壓測量
F
負壓測量
S
散熱器及過程連接件
Y
用戶約定
