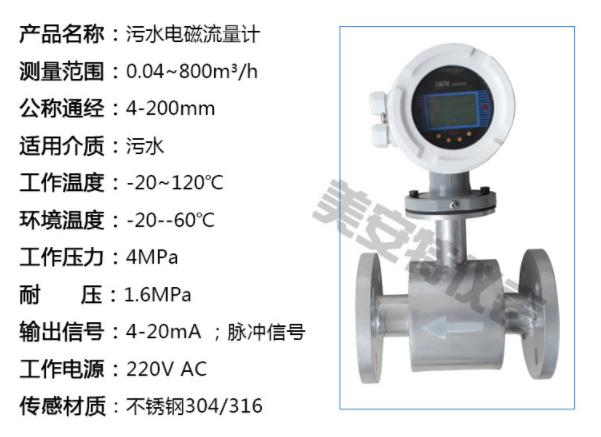

潛水型電磁流量計概述
潛水型電磁流量計專為水工業設計,滿足城市供水確保準確的水費計算,廣泛應用于現場無電源供應場所,如:城市供水、污水處理、水利工程、水政水資源等行業。
潛水型電磁流量計帶GPRS通訊無線傳輸電磁流量計特 殊設計的傳感器勵磁系統和高性能鋰電池供電系統,并采用了16位嵌入式微功耗處理器,具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點, 實現自動雙向流量測量、現場瞬時流量、正反向累計總量顯示、自診斷故障報警和GSM數據無線遠傳等功能,用戶可通過強大的GSM/GPRS遠程管理軟件系 統可實現流量計數據無線遠傳、存儲、數據分析等功能。
潛水型電磁流量計遠程通訊系統
可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據;
可直接打印出查詢的所有數據;
可直接導出所有儀表的數據到計算機;
可直接看到所查詢儀表的流量曲線圖;
可直接打印出流量曲線圖;
可查看現場儀表的工作狀態及儀表是否有報警情況;
可以報表的形式顯示所有儀表每年、每月、每天的用水量;
可直接打印出報表;
可直接導出報表到計算機;
所有儀表的數據可直接備份到計算機
潛水型電磁流量計特點
★ 測量管內無可動部件,便于維護管理;無阻流部件,因此無壓力損失。
★ 被測液體*電導率≥5μs/cm,配合各種襯里材料,可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,測量精度高。
★ 合理選用襯里及電極材料,可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁,不受工頻及現場各種雜散干擾的影響,工作穩定可靠。
★ 不受流體方向影響,正反向均可準確計量。
★ 量程比1:120(0.1m/s~12m/s),滿量程流速范圍寬。
★ 漢字液晶背光顯示,可在線修改參數,操作簡單方便。
★ 具有空管測量、報警功能,并能適應不同的流體介質。
★ 掉電時間記錄功能,自動記錄儀表系統電源間斷時間,補算漏計流量。
★ 小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制。
潛水型電磁流量計工作原理
潛水型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流等信號,用于流量的控制和調節。
型號 |
口徑 |
|||||
MAT-LDE |
15~2600 |
|||||
代號 |
電極材料 |
|||||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
代號 |
內襯材料 |
|||||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
代號 |
功能 |
|||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4-20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源,可變脈寬,輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1.0MPa |
|||||
P2 |
1.6MPa |
|||||
P3 |
4.0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10% |
|||||
D2 |
24VDC±10% |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
J3 |
防爆一體型結構 |

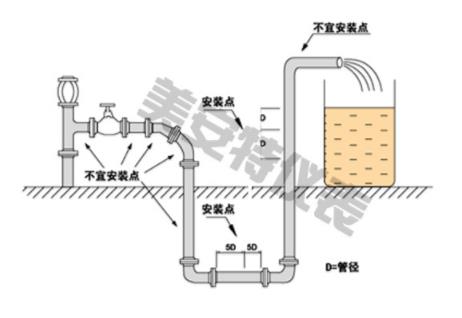

潛水型電磁流量計安裝要求:
1)、環境選擇
流量計應盡量遠離具有強電磁場的設備,如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動,管道固定牢靠,環境溫度變化不大(防止固液兩相變化)。安裝環境應便于安裝和維護。
2)、位置選擇
流量計安裝位置必須保證管道內始終充滿被測液體。
選擇液體流動脈沖小的地方,應遠離泵和閥門、彎頭等局部阻力件。
測量雙相(固、液和氣、液)液體時,應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量,并且橢圓度應較小。
3)、直管段長度
流量計安裝管道上游側直管段長度應大于或等于10D,下游側應不小于5D(D為被測管道通徑)。
4)、 流量控制閥門和調節閥門
流量計的流量控制閥門應安裝在傳感器上游側的被測管道內,流量調節閥門應安裝在傳感器下游側。
