一體型電磁流量計概述
一體型電磁流量計是經過不斷升級改良的高精度、高可靠性產品,該流量計在勵磁技術,內襯技術,智能化技術方面達到了國內先進水平。適用于測酸、堿、鹽溶液、泥漿、礦漿、紙漿、廢水等導電介質的體積流量,測量管內無突出件,因此無附加壓力損失。流量計具有測量精度不受介質壓力、溫度、密度(包括固液比)、粘度等物理參數變化的影響的特點,儀表靈敏,測量范圍度大,抗干擾能力強,零點穩定,工作可靠。
一體型電磁流量計特點
● 可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗低;
● 測量可靠,精度高,流量測量范圍可達1500:1;
● 全漢字菜單操作,使用方便,操作簡單,易學易懂;
● 具有雙向流量測量、雙向總量累計功能,電流、脈沖具備雙向輸出功能;
● 具有RS485或RS-232C數字通訊信號輸出;
● 儀表內部設計有不掉電時鐘,可記錄16次掉時間。
一體型電磁流量計主要技術指標
成套精度:口徑Φ10~250:±0.5%、±1.0%
口 徑:Φ300~1200:±1.0%、±1.5%
介質電導率:>20uS/cm輸出信號:0~10mA DC或4~20mA DC 0~lkHz
脈沖信號通訊信號:RS485或RS-232C
公稱壓力:口徑Φ10~50:4.OMPa口徑Φ65~125:1.6MPa口徑Φ150~1000:1.0MPa口徑Φ1200:0.6MPa
工作電流:≤0.*
防護等級:標準型IP65,特殊型IP67
供電電源:~220V AC,50Hz;或24V DC(特殊訂貨)
連接法蘭:機標JB/T81-94,國標GB9119-2000或按用戶需要
一體型電磁流量計材料
主體材料:測量管-耐酸鋼SUS304外殼- Q235鋼襯里材料:口徑Φ10~20:聚四氟乙烯口徑Φ20~300:聚四氟乙烯、氯丁橡膠、及(特殊訂貨)聚氨酯、耐酸橡膠口徑Φ350~1200:聚四氟乙烯、氯丁橡膠電極材料:含鉬不銹鋼OCr18Ni12Mo2Ti或鈦Ti或鉭Ta或鉑Pt或哈氏合金等
一體型電磁流量計常用襯里材料的性能及其適用范圍見表
襯里材料主要性能適用范圍聚四氟乙烯PTFE1、塑料中化學性能較穩定的一種材料,能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶劑。2、耐磨性和粘接性能差。1、-40℃~+180℃2、濃酸、堿等強腐蝕性介質3、衛生類介質氯丁橡膠(Neoprene)1、有極好的彈性,高度的扯斷力,耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕,不耐氧化性介質的腐蝕1、<65℃2、測一般水、污水、泥漿、礦漿聚氨酯橡膠(Polyurethane)1、有極好的耐磨性能(相當于天然橡膠的十倍)2、耐酸、堿性能較差1、<40℃2、中性強磨損的礦漿、煤漿、泥漿耐酸橡膠(硬橡膠)可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀,忌強氧化劑。1、<90℃2、一般的酸、堿、鹽溶液
一體型電磁流量計流量范圍:
通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
較小流量( m3/h) |
0.02 |
0.06 |
0.12 |
0.16 |
0.29 |
0.452 |
0.7 |
1.19 |
常用量程( m3/h) |
1 |
2 |
4 |
6 |
9 |
15 |
22 |
35 |
*流量( m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106 |
179 |
通徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
較小流量( m3/h) |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
常用量程( m3/h) |
55 |
85 |
130 |
190 |
340 |
530 |
750 |
1000 |
*流量( m3/h) |
271 |
424 |
662 |
954 |
1690 |
2650 |
3810 |
5196 |
通徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
較小流量( m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101 |
138 |
180 |
229 |
常用量程( m3/h) |
1200 |
1400 |
1700 |
2000 |
2500 |
2800 |
3600 |
4500 |
*流量( m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
一體型電磁流量計的原理簡介
智能電磁流量計測量原理是基于法拉第電磁感應定律:導電液體在磁場中做切割磁力線運動時,導體中產生感應電勢,其感應電勢E為:E=KBVD式中:
K=————————儀表常數
B=————————磁感應強度
V=————————測量管道截面內的平均流速
D=————————測量管道截面的內徑
由此式可知,當測量管結構、磁場感應強度一定時,體積流量與感應電勢成正比。測量出感應電壓就可得到流進管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電磁檢出,并通過電纜送至轉換器通過智能化處理,然后LCD顯示或轉換成標準信號4-20mA、頻率信號Hartx協議通訊的輸出。
測量流量時,導電性液體以速度V流過垂直于流動方向的磁場,導電性液體的流動在測量電極上感應出一個與平均流速成正比的電壓,由此可以得出通過管道的體積流量
為:Q=03785DE/KB
式中
Q————————體積流量
E————————感應電壓
一體型電磁流量計管道選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等,都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知,能選用電磁流量計測量流量的流體必須是導電的,嚴格的說,除了高溫流體之外,只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量,因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速*在0.1-5m/s范圍內,此時流量計口徑可選擇與用戶管道口徑一致。

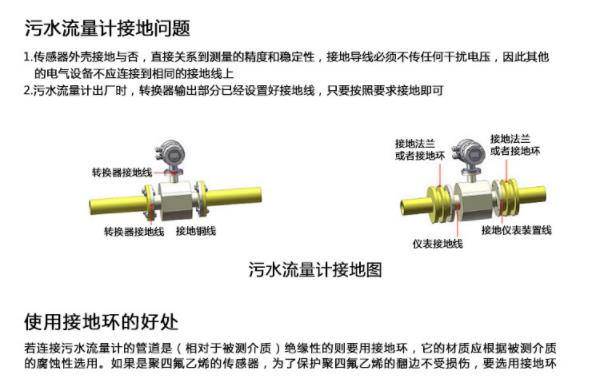

電極、接地環材料的選擇:
選擇電極材料時,要考慮被測介質的耐腐蝕性,一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料,也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時,可不選用接地環。
一體型電磁流量計選型表:
MAT-LDE |
電磁流量計 |
||||||||||||||||||||||||
口徑 (mm) |
15 |
DN15 |
|||||||||||||||||||||||
20 |
DN20 |
||||||||||||||||||||||||
… |
… |
||||||||||||||||||||||||
2600 |
DN2600 |
||||||||||||||||||||||||
安裝方式 |
Y |
一體式 |
|||||||||||||||||||||||
F |
分體式式 |
||||||||||||||||||||||||
輸出信號 |
I |
4~20mA |
|||||||||||||||||||||||
H |
4~20mA+HART協議 |
||||||||||||||||||||||||
F |
頻率 |
||||||||||||||||||||||||
R |
RS485通訊 |
一體型電磁流量計安裝要求
為了正確的測量,在選擇管道上位置時應該注意以下幾點要求:
1.傳感器既可在直管道上安裝,也可以在水平或傾斜管道上安裝,在要求二電極的中心連線處于水平狀態。
2.介質在安裝位置應該滿管流動,避免不滿管及氣體附著在電極上。
3.對于液固兩相流體,*采用垂直安裝,使被傳感器襯里磨損均勻,延長使用壽命。
4.流量計安裝位置介質不滿管時,可采取抬高流量半后端管路的方法,使其滿管,嚴禁在管道*點和出水口安裝流量計。
5.修改管道的方法:當介質流速達不到要求時,應當選用比較小口徑的流量計,這時應使用異徑錐形管或修改部分管道,使其與其傳感器同口徑,但前后直管段至少需滿足:前直管段≥5DN,后直管段≥2DN(DN為管徑)
6.前后直管段長度為流量計前≥5N,后端≥2DN。
