一體化電磁流量計概述
一體化電磁流量計是高精度、高可靠和使用壽命長的流量?jī)x表,所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究,還自行設計了一套中國*進的,專用于電磁流量計的生產設備和流量實流標定裝置,從而在軟件和硬件上都能切實保證產品長期的高質量。電磁流量計特別設計了帶背光寬溫的中.英文液晶顯示器,功能齊全實用、顯示直觀、操作使用方便。
電磁流量計工作原理:是基于法拉第電磁感應定律。在電磁流量計中,測量管內的導電介質相當于法 拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠.四氟.特氟隆等)實現與流體和測量電極的電磁隔離。
一體化電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。由于感應電壓信號是在整個充滿磁場的空間中形成的,是管道載面上的平均值,因此傳感器所需的直管段較短,長度為5倍的管道直徑.傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損。轉換器采用國際**進的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便。點擊中英文顯示LCD,顯示累積流量,瞬時流量、流速、流量百分比等。雙向測量系統,可測正向流量、反向流量。采用特殊的生產工藝和較好材料,確保產品的性能在長時候內保持穩定。
一體化電磁流量計常見介質電導率表
液體 |
電導率(μs/cm) |
液體 |
電導率(μs/cm) |
各種酸 |
10*104-801*104 |
啤酒 |
600-800 |
堿液 |
8*104-30*104 |
麥芽汁 |
500-1000 |
蒸餾水 |
0.01-5 |
牛奶 |
200-300 |
水及飲料 |
200-800 |
水果醬 |
400-1000 |
一體化電磁流量計特點:
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2、測量管內無阻流部件,無壓損,直管段要求較低。對漿液測量有獨特的適應性。
3、合理選用電極和襯里材料,即具有良好的耐腐蝕性和耐磨損性。
4、全數字量處理,抗干擾能力強,測量可靠,精度高,流量測量范圍可達150∶1
5、超低EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好。
6、采用SMD器懈口表面貼裝(SMT)技術,電路可靠性高。
7、管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
8、在現場可根據用戶實際需要在線修改量程。
9、測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關。
10、高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂。
11、具有RS485、RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出(選配)。
12、具有自檢與自診斷功能。
13、小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制(選配)
14、內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量,內部設有掉電時鐘,可記錄16次掉電時間。(選配)
15、 紅外手持操作器,115KHZ通訊速率,遠距離非接觸操作轉換器所有功能(選配)
一體化電磁流量計工作原理:
根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:E=B?V?D?K轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。
基本參數 |
選型表 |
|||
執行標準 |
電磁流量計(JB/T9248—1999) |
FEM 電磁流量計 |
||
管徑 |
管道式四氟襯里:DN10—DN600 |
管徑 |
10-2000mm |
|
管道式橡膠襯里:DN40—DN2000 |
儀表類型 |
S |
一體型 |
|
L |
分體型 |
|||
流動方向 |
正,反,凈流量 |
電極材料 |
M |
316L不銹鋼 |
T |
鈦(Ti) |
|||
D |
鉭(Ta) |
|||
Hb |
哈氏合金-B |
|||
Hc |
哈氏合金-C |
|||
P |
鉑(Pt) |
|||
W |
碳化鎢(WC) |
|||
量程比 |
150:1 |
輸出 |
0 |
無輸出 |
1 |
脈沖當量 |
|||
2 |
4-20mA |
|||
重復性誤差 |
測量值的±0.1% |
襯里材料 |
C |
氯丁橡膠(CR) |
U |
聚氨酯橡膠(PU) |
|||
F |
聚四氟乙烯(F4/PTFE) |
|||
E |
特氟龍(F46/FEP) |
|||
P |
四氟乙烯全氟烷氧基乙烯基醚共聚物(PFA) |
|||
精度等級 |
0.5級;1.0級 |
供電 |
0 |
220VAC |
1 |
24VDC |
|||
介質溫度 |
高溫橡膠襯里:-20~+90°C |
通訊協議 |
0 |
無通訊 |
1 |
RS485 |
|||
2 |
RS232 |
|||
3 |
Modbus |
|||
4 |
Hart |
|||
聚四氟乙稀襯里:-30~+120°C |
接地環 |
0 |
無接地環 |
|
1 |
有接地環 |
|||
2 |
有接地電極 |
|||
高溫型四氟襯里:-20~+160°C |
耐壓等級 |
P1 |
1.6MPa |
|
P2 |
1.0MPa |
|||
P3 |
0.6MPa |
|||
P-(n) |
協商訂貨 |
|||
常規橡膠襯里:-20~+60°C |
防爆 |
N |
無防爆 |
|
E |
防爆Exd[ia]ia II CT5 |
|||
工作壓力 |
DN10~DN50≤4MPa |
量程 |
n |
單位:m3/h |
DN65~DN200≤1.6MPa |
示例:F M-100SM2F141P1N-150 |
|||
DN250~DNl000≤1MPa |
|
|||
DNl200~DN2000≤0.6MPa |
||||
流速范圍 |
0.1~15m/s |
|||
電導率范圍 |
被測流體電導率≥5μS/cm |
|||
信號輸出 |
4~20mA(負載電阻0~750Ω), 脈沖/頻率, |
|||
通訊輸出 |
RS485,MODBUS協議,HART協議, |
|||
供電電源 |
20VAC,允差15%或24VDC,紋波≤5% |
|||
直管段長度 |
上游≥5DN,下游≥2DN |
|||
連接方式 |
流量計與配管之間均采用法蘭連接, |
|||
防爆等級 |
Ex d[ia]II CT5 |
|||
防護等級 |
1P65,特殊訂制*可達IP68 |
|||
環境溫度 |
-25~60°C |
|||
相對溫度 |
5%~95% |
|||
消耗總功率 |
小于20W |
一體化電磁流量計流量范圍參考:
口徑 |
流量范圍(m3/h) |
口徑 |
流量范圍(m3/h) |
φ15 |
0.06~6.36 |
φ450 |
57.23~5722.65 |
φ20 |
0.11~11.3 |
φ500 |
70.65~7065.00 |
φ25 |
0.18~17.66 |
φ600 |
101.74~10173.6 |
φ40 |
0.45~45.22 |
φ700 |
138.47~13847.4 |
φ50 |
0.71~70.65 |
φ800 |
180.86~18086.4 |
φ65 |
1.19~119.4 |
φ900 |
228.91~22890.6 |
φ80 |
1.81~180.86 |
φ1000 |
406.94~40694.4 |
φ100 |
2.83~282.60 |
φ1200 |
553.90~55389.6 |
φ150 |
6.36~635.85 |
φ1600 |
723.46~72345.6 |
φ200 |
11.3~1130.4 |
φ1800 |
915.62~91562.4 |
φ250 |
17.66~1762.5 |
φ2000 |
1130.4~113040.00 |
φ300 |
25.43~2543.40 |
φ2200 |
1367.78~136778.4 |
φ350 |
34.62~3461.85 |
φ2400 |
1627.78~162777.6 |
φ400 |
45.22~4521.6 |
φ2600 |
1910.38~191037.6 |
一體化電磁流量計日常使用與維護:
電磁流量計的使用并不復雜,一般只需作如下工作:
1、零點檢查—制造廠標定時,零點已設定好,使用纖只需檢查,方法是關閉傳感器上/下游閥門,停止流動但介質充滿傳感器,通電15分鐘,轉換器應自動置零,如不然,則進行相應的調節。
2、輸出信號極性試驗—對單向流動測量的傳感器,應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器,例如VUB,MT900型,則應在滿足使用條件時通電,當轉換器的信號顯示為+號時,極性正確。如果顯示為-號,移位著勵磁電纜接錯,應將勵磁用二導線互換便可。此外,還應檢查后位儀表的極限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計,在測量系統投入使用時,可據使用要求通過改變量程開關/電位器或量程波動開關來變量程,改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計,*送制造廠去改變量程。
上述工作之后,注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性(0-10毫安或4-20毫安)。便可投入正常運行了。
一體化電磁流量計的維護
在使用過程中,一般性維護工作主要巡檢:
1、按所在工作地區,查看工作電源電壓是否正確;

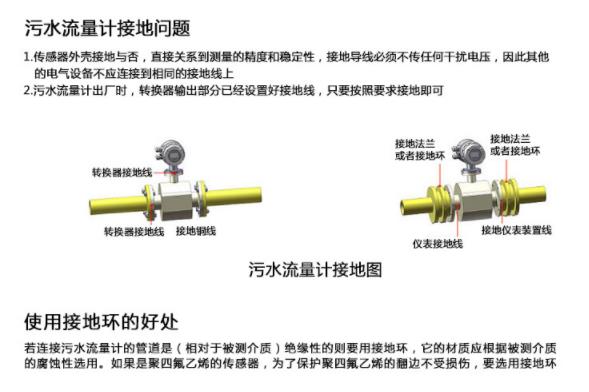

2、傳感器接地是否可靠或損壞;
3、介質是否充滿傳感器,介質中有否氣泡;
4、讀數正確否,測量值在測量范圍內嗎?
5、端子接線松動否?
6、流量傳感器是否遭水浸泡?轉換器箱內有無小動物爬進造成電纜短路故障?詢查周期則視安裝環境條件而定。
一體化電磁流量計選型表:
型號 |
口徑 |
|
||||
MAT-LDE |
15~2600 |
|||||
|
|
代號 |
電極材料 |
|
||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
|
代號 |
內襯材料 |
|
|||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
|
代號 |
功能 |
||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4-20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源,可變脈寬,輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1.0MPa |
|||||
P2 |
1.6MPa |
|||||
P3 |
4.0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10% |
|||||
D2 |
24VDC±10% |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
J3 |
防爆一體型結構 |

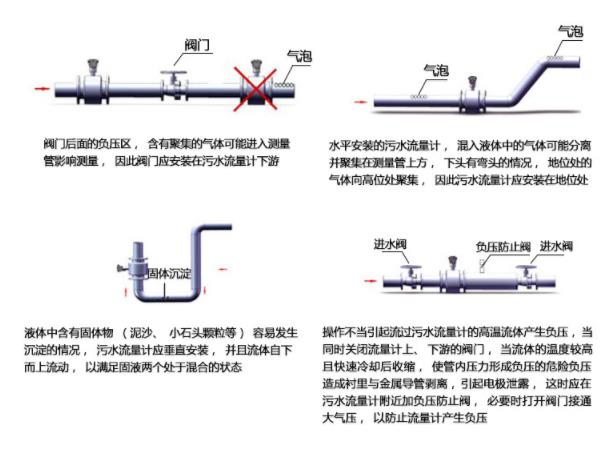

一體化電磁流量計安裝要求:
電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布:
a. 增加前后直管段的長度
b. 采用一個流量穩定器
c. 減少測量點的截面。具體安裝:電磁流量計使用方法-電磁流量計的安裝要求
