防腐型電磁流量計概述:
防腐型電磁流量計是基于法拉第電磁感應定律研制而成的。分為兩部分:電磁流量傳感器和電磁流量轉換器。可以測量任何導電性的的液體。
防腐型電磁流量計獨具優勢
1、測量管內無任何活動部件,不堵塞管道,零壓損,耐磨損。
2、測量數據不受流體密度,溫度,壓力,粘度變化的影響
3、不與介質直接接觸,有內襯和不同的電極材料,可以測量高溫介質和腐蝕性 強的介質的流量
4、直管段要求較低
5、可以輸出電流信號,RS485通訊,Hart協議等
6、安裝簡單,操作方便。
7、液晶顯示,數字顯示
8、主要用來測量封閉管道中導電液體的體積流量。廣泛用于給排水,水利,水處理,污水處理,環保污水監控,造紙,醫藥,食品,換熱站等場合的流量的測量及控制。
防腐型電磁流量計選型指南
1、測量介質酸堿性,溫度,壓力,較小,*流量
2、管道口徑,耐壓等級
3、根據介質的酸堿度,選擇合適的襯里和電極
防腐型電磁流量計工作原理
電磁流量計的基本測量原理是基于法拉第電磁感應定律,即導體在磁場中做切割磁力線運動時,在其兩端產生感應電動勢,如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管制作,兩只電極沿管徑方向穿通管壁固定在測量管上,其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場,此時,如果具有一定電導率的流體流經測量管,將切割磁力線,并感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器,轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖、模擬電流等信號,用于流量的控制和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電極間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑
V -------- 平均流速(m/s)
K -------- 儀表系數
式中k, D為常數,由于勵磁電流是恒流,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積Q成線性關系。因此,只要測量出E就可確定流量Q,這是電磁流量計的基本工作原理。
由E=KBDV可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。只要用普通的水實際標定后,就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并且有較高的可靠性。
電磁流量計的應用領域
由于電磁流量計有其獨特的優點,因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中,用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
防腐型電磁流量計的主要技術參數
■ 公稱通徑系列DN(mm) :
四氟襯里:
10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600。
橡膠襯里:
40,50,65,80,100,125,150,200,300,350,400,500,600,800,1000,1200。
注:特殊規格可以協議定貨。
■ 流動方向:
正,反,凈流量。
■量程比:
150:1
■重復性誤差:
測量值的±0.1%。
■精度等級:
0.5級,1.0級。
■被測介質溫度:
普通橡膠襯里:-20℃~+60℃;
高溫橡膠襯里:-20℃~+90℃;
聚四氟乙烯襯里:-30℃~+100℃;
高溫型乙烯襯里:-30℃~+180℃。
■額定工作壓力:
DN6~DN80:≤1.6Mpa,
DN100~DN250:≤1.0Mpa,
DN300DN1200:≤0.6Mpa。
■電導率范圍:
被測流體電導率≥5μs/cm。大多數以水為成份的介質,其導電率在200-800μs/cm范圍內,均可選用電磁流量計。
■輸出電流:
負載電阻:0~10mA時:0~1.5KΩ,4~20mA時:0~750KΩ。
■數字頻率輸出:
輸出頻率上限可在1~5000 HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時,集電極*電流為250mA。
■電極材料:
含鉬不銹剛、鈦(Ti)、鉭(Ta)、哈氏合金(H)、鉑(Pt)或其他特殊電極材料。
■防護等級:
潛水型: IP68,
其他型:IP65
■供電電源:
85~265V, 45~63HZ

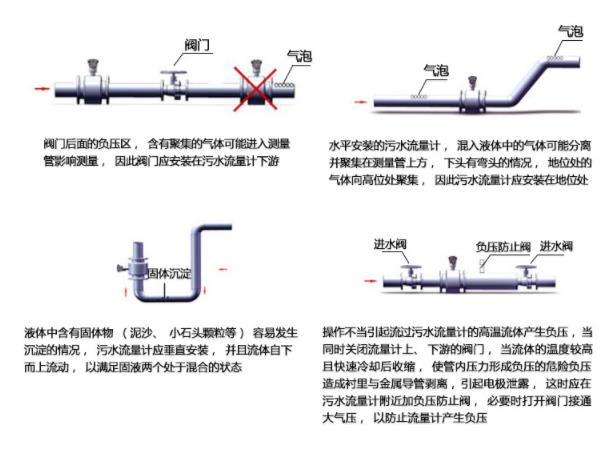

■直管段長度:
上游≥5DN,下游≥2DN
■連接方式:
流量計與工藝管道之間均采用法蘭連接,法蘭連接尺寸應符合GB9119-88的規定。
■防暴標志:
mdllBT4
■環境溫度:
-25℃~+60℃
■相對溫度:
5%~95%<
■ 消耗總功率:
≤20W
防腐型電磁流量計管道選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等,都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知,能選用電磁流量計測量流量的流體必須是導電的,嚴格的說,除了高溫流體之外,只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量,因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。

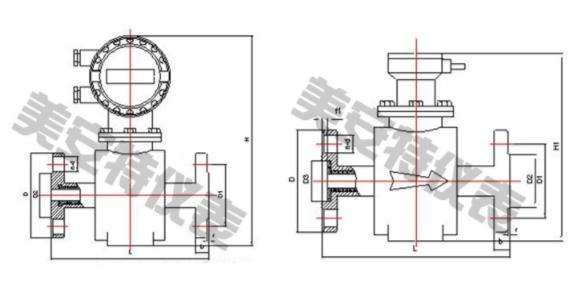

傳感器口徑的確定 |

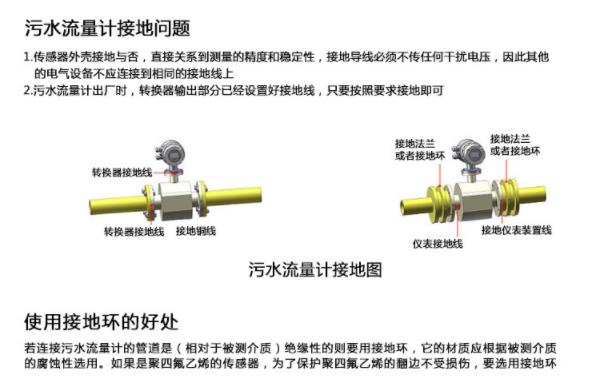

電極、接地環材料的選擇: |
防腐型電磁流量計電極、接地環材料選擇:
電極、接地環材料 |
|
被測液體舉例 |
316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕,用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
OCr18Ni12Mo2Ti |
||
鈦(Ti) |
特別適用于氯離子存在的場合使用,能耐氯化物(氯化鈣、氯化鉀、氯化銨、氯化鈉)硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
鉭(Ta) |
具有優良的耐腐蝕性,幾乎和玻璃相似,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸、王水、硫酸)的腐蝕。不耐堿、*、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
鉑(Pt) |
幾乎適用于所有化學介質的腐蝕,但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯(PIEE)襯里具有優良的耐強酸強堿腐蝕的性能,它也具有可靠的耐高溫性,高溫下不變形,不降色絕緣電阻的性能;它還具有不拈性,即不能和其他物質相粘接、表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁)強腐蝕性介質(如硫酸、硝酸、鹽酸、磷酸等),溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用四氟襯里。橡膠具有耐磨特點,廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
防腐型電磁流量計選型表:
MAT-LDE |
電磁流量計 |
||||||||
口徑 (mm) |
15 |
DN15 |
|||||||
20 |
DN20 |
||||||||
… |
… |
||||||||
2600 |
DN2600 |
||||||||
安裝方式 |
Y |
一體式 |
|||||||
F |
分體式式 |
||||||||
輸出信號 |
I |
4~20mA |
|||||||
H |
4~20mA+HART協議 |
||||||||
F |
頻率 |
||||||||
R |
RS485通訊 |
||||||||
襯里材質 |
N |
氯丁橡膠(65℃以下) |
|||||||
F |
聚四氟乙烯(160℃以下) |
||||||||
P |
聚氟乙烯(70℃) |
||||||||
電極材質 |
3L |
316L |
|||||||
HB |
哈氏合金B(yǎng) |
||||||||
HC |
哈氏合金C |
||||||||
Ti |
鈦 |
||||||||
Ta |
鉭 |
||||||||
By |
鉑銥合金 |
||||||||
壓力等級 |
1 |
PN1.6 |
|||||||
2 |
PN2.5 |
||||||||
4 |
PN4.0 |
||||||||
6 |
PN6.3 |
||||||||
9 |
PN16 |
||||||||
供電方式 |
D |
DC 24V |
|||||||
A |
AC 220V |
||||||||
附加選項 |
C |
插入式 |
|||||||
B |
防爆(ExII CT6) |
