_分體型電磁流量計廠家
分體型電磁流量計概述:
分體型電磁流量計電極是電磁流量計非常重要而又十分敏感的部件,一旦其被污染,如長期接觸不清潔介質或化學反應致使電極表面生成絕緣膜或被絕緣物質覆蓋,那么都會造成流量計不正常工作,輕則影響測量準確度,重則不能工作,所以對其狀態進行檢測是十分必要的。通過簡單的菜單操作,JF2-Y型電磁流量計就可以自動對電極進行監測,一旦發現其被污染,就會顯示“L”、“h”或“H”,分別表示輕度、中度或嚴重污染,進行報警,提醒用戶及時處理。
電磁流量計測量介質的電導率值一般要求大于5uS/cm,被測介質電導率值高于下限值一個數量級為*,即高于50uS/cm。如果被測介質電導率過低,有可能影響測量的穩定性和準確性。JF2-Y型電磁流量計在被測介質電導率值過低時,會顯示“≡”,提醒用戶注意。
分體型電磁流量計工作原理
電磁流量計的基本測量原理是基于法拉第電磁感應定律,即導體在磁場中做切割磁力線運動時,在其兩端產生感應電動勢,如圖所示。流量計的測量管是由內襯絕緣材料的非導磁合金短管制作,兩只電極沿管徑方向穿通管壁固定在測量管上,其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場,此時,如果具有一定電導率的流體流經測量管,將切割磁力線,并感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器,轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖、模擬電流等信號,用于流量的控制和調節。
其原理公式為:
E=KBDV
式中:
E -------- 為電極間的信號電壓
B -------- 磁通密度(T)
D -------- 測量管內徑
V -------- 平均流速(m/s)
K -------- 儀表系數
式中k, D為常數,由于勵磁電流是恒流,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積Q成線性關系。因此,只要測量出E就可確定流量Q,這是電磁流量計的基本工作原理。
由E=KBDV可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。只要用普通的水實際標定后,就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并且有較高的可靠性。
分體型電磁流量計襯里材料的選擇(常規)
襯 里 材 料 |
主 要 性 能 |
適 用 范 圍 |
聚四氟乙烯 |
00001. 是塑料中化學性能較穩定的一種材料;能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶液,不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕。 00002. 00003. 耐磨性能差。 00004. 00005. 抗負壓能力差。 00006. |
1、100℃、150℃(特殊訂貨) |
聚氯丁橡膠 |
00001. 有極好的彈性,高度的扯斷力,耐磨性能好。 00002. 00003. 耐一般低濃度酸、堿、鹽介質的腐蝕,不耐氧化性介質的腐蝕。 00004. |
1、80℃、120℃(特殊訂貨) |
聚氨酯橡膠 |
00001. 有極好的耐磨性(相當于天然橡膠的十倍)。 00002. 00003. 耐酸、堿性能較差。 00004. 00005. 不能用于混有有機溶劑的水。 00006. |
1、<80℃ |
分體型電磁流量計電極材料的選擇
電 極 材 料 |
性 能(耐腐蝕、磨損) |
含鉬不銹鋼 |
用于工業用水、生活用水、污水,具有弱腐蝕性的介質,可廣泛用于石油、化工、尿素、維尼綸等工業。 |
不銹鋼涂覆碳化鎢 |
用于無腐蝕性,強磨損性介質。 |
哈氏合金B(yǎng)(HB) |
對沸點以下一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、*、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕。 |
哈氏合金C(HC) |
能耐氧化性酸,如硝酸、混酸或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性的鹽類如Fe++、Cu++或含其他氧化劑的腐蝕。如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
鈦(Ti) |
參耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等的腐蝕、不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕。但如果酸中含有氧化劑(如硝酸、Fe++、Cu++)時,則腐蝕大為降低。 |
鉭(Ta) |
具有優良的耐腐蝕性,和玻璃很相似。除了*、發煙硫酸、堿外,幾乎能耐一切化學介質(包括鹽酸、硝酸、硫酸和王水)的腐蝕。 |
鉑銥合金 |
幾乎適用于所有化學物質,但不適用于王水和銨鹽。 |
注:由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,故以上兩表僅供參考。用戶應根據實際情況自己做出選擇,必要時應作模擬材料的耐腐試驗,如掛片試驗。

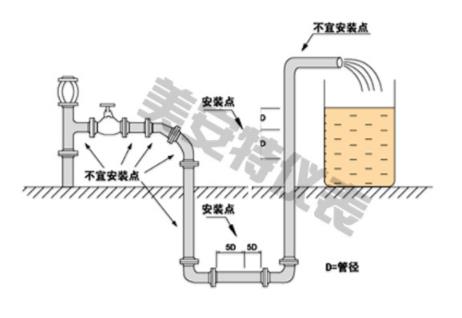

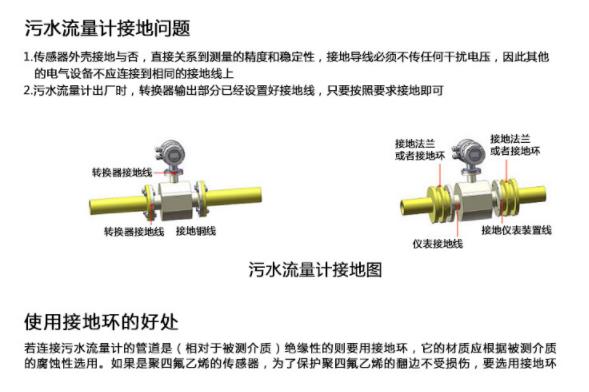

分體型電磁流量計襯里保護法蘭和接地法蘭的選用
法 蘭 種 類 |
適 用 范 圍 |
接地法蘭(接地環) |
適用于非導電管道,如塑料管道。但襯里為聚四氟乙烯的傳感器不需要。 |
進口保護法蘭 |
當介質有強磨損性時選用,常與聚氨酯襯里配合使用,但襯里為聚四氟乙烯的傳感器不適合。 |
分體型電磁流量計特點:
1.流量計的管道內無可動部件,無阻流部件,測量過程中幾乎沒有附加壓力損失。
2.測量結果與被測介質的流速分布、壓力、溫度、密度、粘度等物理參數影響,適用于各種液體測量。
3.現場可根據用戶的實際需要在線修改使用量程,操作簡單方便。
4.流量計管道采用聚四氟乙烯或橡膠材質襯里,測量電極采用Hc、Hb、316L、Ti等材料,可選不同組合來適應測量不同介質的需要。
5.流量傳感器可選管道式、插入式等多種型號,同時具備一體式和分體式兩種型式。
6.采用高清晰度背光LCD顯示屏,全中文菜單操作,使用方便,操作簡單,易學易懂。
7.采用16位嵌入式微處理器,運算速度快,測量精度高、使用功耗低,可編程頻率低頻矩形波勵磁,提高了測量的穩定性。
8.全數字量的處理,抗干擾能力強,測量數據可靠,流量測量范圍可達150:1
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
10.具有自檢與自論功能。
分體型電磁流量計技術參數:
儀表精度:管道式0.5級、1.0級;插入式1.5級。
測量介質:電導率大于5μS/cm的各種液體和液固兩相流體。
流速范圍:0.2~8m/s
工作壓力:1.6MPa
環境溫度:-40℃~+50℃
介質溫度:聚四氟乙烯襯里≤80℃,橡膠材質襯里≤65℃
防爆標志:ExmibdⅡBT4
外磁干擾:≤400A/m
外殼防護:一體式:IP65
分體式: 傳感器IP68(水下5米,僅限于橡膠襯里)轉換器IP65
輸出信號:4~20mA.DC,負載電阻0~750Ω
通訊輸出:RS485、RS232、CAN總線
電氣接口:M20×1.5內螺紋,φ10電纜孔
電源電壓:90~220V.AC、24±10%V.DC、鋰電池供電。
*功耗:≤10VA
分體型電磁流量計選型:
型 號 |
口 徑 |
MAT-LD |
25~2600 |
B1 |
316L |
B2 |
HB |
B3 |
HC |
B4 |
鈦 |
B5 |
鉭 |
B6 |
鉑合金 |
B7 |
不銹鋼涂覆碳化鎢 |
代號 |
內襯材料 |
C1 |
聚四氟乙烯F4 |
C2 |
聚全氟乙丙烯F46 |
C3 |
聚氟合乙烯FS |
C4 |
聚錄丁橡膠 |
C5 |
聚氨脂橡膠 |
代號 |
功能 |
E1 |
0.3級 |
E2 |
0.5級 |
E3 |
1級 |
F1 |
4-20mA 負載≤750Ω |
F2 |
0-3khz5v有源,可變脈寬,輸出高端有效頻率 |
F3 |
RS485接口 |
T1 |
常溫型 |
T2 |
高溫型 |
T3 |
超高溫型 |
P1 |
1.0MPa |
P2 |
1.6MPa |
P3 |
4.0MPa |
P4 |
16MPa |
D1 |
220VAC±10% |
D2 |
24VDC±10% |
1 |
一體型結構 |
2 |
分體型結構 |
3 |
防爆型一體結構 |
分體型電磁流量計的應用領域
由于電磁流量計有其獨特的優點,因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中,用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
分體型電磁流量計傳感器口徑的確定
流量計使用流速*在0.1~15m/s范圍內,此時流量計口徑可選擇與用戶管道口徑一致。當流速低于0.1m/s時,應采用縮管方式提高流速。
分體型電磁流量計的維護
在使用過程中,一般性維護工作主要巡檢:
1、按所在工作地區,查看工作電源電壓是否正確;
2、傳感器接地是否可靠或損壞;
3、介質是否充滿傳感器,介質中有否氣泡;
4、讀數正確否,測量值在測量范圍內嗎?
5、端子接線松動否?
6、流量傳感器是否遭水浸泡?轉換器箱內有無小動物爬進造成電纜短路故障?詢查周期則視安裝環境條件而定。
