電磁供電電磁流量計概述
電磁供電電磁流量計用來測量導電的液體,特別適用于大口徑的管道測量, 流量計由傳感器和轉換器組成,傳感器安裝在測量管道上,轉換器被安裝在離傳感器30米內或100米內的場合,兩者間由屏蔽電纜連接,用來測量導電的液體的體積流量。
電磁供電電磁流量計符合標準JB/T9248-1999《電磁流量計》,是一種測量導電介質體積流量的感應儀表,在進行現場監測顯示的同時,可輸出標準的電流信號,供記錄、調節、控制使用,實現檢測自動控制,并可實現信號的遠距離傳送。
電磁供電電磁流量計可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證,防爆標志為Exd11CT6,適用于各種爆炸性環境的液體測量。儀表的安裝形式有一體型和分體型。
電磁供電電磁流量計特點
★ 測量管內無可動部件,便于維護管理;無阻流部件,因此無壓力損失。
★ 被測液體*電導率≥5μs/cm,配合各種襯里材料,可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,測量精度高。
★ 合理選用襯里及電極材料,可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁,不受工頻及現場各種雜散干擾的影響,工作穩定可靠。
★ 不受流體方向影響,正反向均可準確計量。
★ 量程比1:120(0.1m/s~12m/s),滿量程流速范圍寬。
★ 漢字液晶背光顯示,可在線修改參數,操作簡單方便。
★ 具有空管測量、報警功能,并能適應不同的流體介質。
★ 掉電時間記錄功能,自動記錄儀表系統電源間斷時間,補算漏計流量。
★ 小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制。

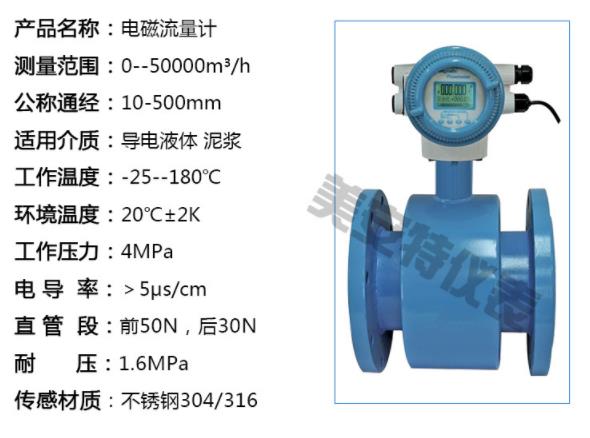

電磁供電電磁流量計技術參數
電磁供電電磁流量計工作原理
電磁供電電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流等信號,用于流量的控制和調節。
其數學表達式為: E=KBdv式中:E---------------為電極間的信號電壓 B-----------------磁通密度(T)d------------------測量管內徑v------------------平均流速(m/s)
式中k, d為常數,由于勵磁電流是恒流的,故B也是常數,則由E= KBdv可知,體積流量Q與信號電壓E-成正比,即流速感應的信號電壓E與體積Q成線性關系。因此,只要測量出E就可確定流量Q,這是電磁流量計的基本
由E=KBdv可知,被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說,只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并且有分高的可靠性。
電磁供電電磁流量計應用范圍:
電磁供電電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域。
電磁供電電磁流量計測量范圍及外型結構
1、測量范圍
電磁流量計有著廣泛的用途,在滿足現場監測顯示的同時可輸出標準電流信號( 4-20mA ),供記錄、調節、控制用;可廣泛應用于化工、環保、輕紡、冶金、礦山、醫藥、造紙、給排水、食品、制糖、釀造等行業工藝管道內導電介質的液體流 量計量;除測量一般導電液體外,根據用戶特殊需要,還可測量導電的液固兩相流,高黏度液體及鹽類等液體的流量。

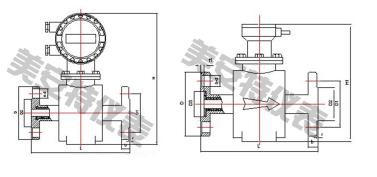

2、外型結構
電磁供電電磁流量計安裝要求:
1、安裝環境的選擇:
a、應盡量遠離具有強電磁場的設備,如大電機、大變壓器等。
b、安裝場所不應有強烈的震動,管道固定牢靠。環境溫度應變化不大。
c、安裝環境應便于安裝和維護。

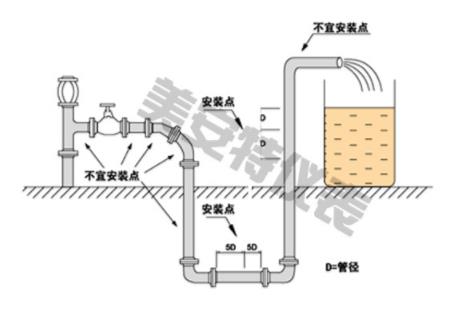

2、安裝位置的選擇:
a、位置必須保證管道內始終充滿被測流體。
b、選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
c、測量雙相(固、液或氣、液)流體時,應選擇不易引起相分離的地方。
d、應避免測量部位出現負壓。
e、被側管道直徑或周長容易測量,并且橢圓度應較小。
3、直管段長度:
傳感器安裝管道上游側直管段長度應大于或等于10D,下游側應不小于5D。D為被測管道通徑。
4、流量控制閥門和調節閥門:
流量控制閥門應安裝在傳感器上游側的被測管道上,流量調節閥門應安裝在傳感器下游側。測量時,通常流量控制閥門應處于全開狀態。
5、安裝底座的焊接的要求如下:
a、安裝底座63管子的軸線與被測管道的軸線相互垂直。其夾角為90°
b、采用焊條平焊。焊后保證法蘭端面與管軸線平行,焊縫牢固,能承受1.6Mpa壓力無滲漏現象。
c、被測管道開孔尺寸與安裝底座的通孔外徑一致。
6、安裝方式:
a、垂直安裝:傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°,適用于測量管道振動小的清潔介質。
b、傾斜安裝:其傳感器的軸線與被測管道的軸線夾角為45°,適用于大管徑且測量介質中含有其它雜質的液體流量測量,該安裝方式水阻小,不宜纏掛。
c、插入式電磁流量傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上,二是插入到管道內壁為管道的0.25D處。
7、傳感器的安裝:
a、清理被測管安裝底座的焊渣和毛刺。
b、關掉上游流量控制閥門或采用低壓供水。
c、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上,檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道,同時應注意傳感器方向標志桿指向應和流體流向一致。
電磁供電電磁流量計選型型譜
型號 |
口徑 |
說明(翔騰儀表)材質:球墨鑄鐵和不銹鋼 |
||||||||
MAT-LDE |
150~2000 |
|||||||||
|
|
代號 |
安裝形式 |
|
||||||
Y |
一體式 |
|||||||||
F |
分體式 |
|||||||||
|
代號 |
轉換器形式 |
||||||||
ZA |
圓形轉換器 |
|||||||||
ZB |
方形轉換器(僅適用于分體式) |
|||||||||
|
代號 |
供電形式 |
||||||||
AC |
(交流)220V AC 50Hz(90~245V AC 50Hz) |
|||||||||
DC |
(直流)24V DC (20~36V DC) |
|||||||||
LD |
鋰電池供電(不帶信號輸出) |
|||||||||
|
代號 |
輸出信號 |
||||||||
|
I |
4~20mA |
||||||||
|
F |
頻率 1KHz |
||||||||
|
Rs |
串行通訊(485) |
||||||||
|
C |
控制輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
N |
無防爆 |
|||||||||
EX |
防爆(僅適用于分體式) |
|||||||||
|
代號 |
是否帶球閥 |
||||||||
N |
不帶球閥 |
|||||||||
Q |
帶球閥 |
|||||||||
|
代號 |
電極材質 |
||||||||
316L |
不銹鋼 |
|||||||||
|
代號 |
配線 |
||||||||
10 |
配10米引線 |
|||||||||
15 |
配15米引線 |
|||||||||
… |
以此類推 |
