插入式電磁流量計概述
插入式電磁流量計需求用戶管道應為水平設置,傳感器前至少有5DN、這以后至少應有3DN的直管段。流量調節閥應坐落傳感器下流3DN以外。管道應顯著振蕩,管道內壁應無顯著高低不平。
插入式電磁流量計裝置過程:
1、先在管道丈量點處正上方開一個Ф60-62mm的孔,需求圓孔附近邊際光亮,無毛刺和氣割瘤疤等。
2、將裝置件從傳感器上擰下來并可靠地焊接在上述開孔處,需求:使裝置件下端與管道內面齊平而且確保不漏。
3、松開傳感器的3個鎖緊螺釘將檢測桿及檢測頭全體抽出待后邊裝置。(注意:用戶不得翻開檢測頭與刺進桿的銜接)。
4、在裝置件的上端螺紋處纏以麻絲鉛油或纏以四氟生膠帶后將球閥連同密封劑鎖緊組織擰緊在上面。
5、將檢測桿從上方慢慢地再刺進進入,將鎖緊螺母稍稍加力擰緊,壓下刺進桿丈量L2與記載L2尺度一樣,裝置就完成了。插入式電磁流量計裝置過程。
插入式電磁流量計特點
1、耐腐蝕全不銹鋼材質、ABS全模具生產探頭
2、結構簡單、牢固、無活動部件、使用壽命長
3、測量可靠、抗干擾能力強
4、體積小、重量輕、安裝方便、維護量小
5、測量范圍大,測量不受溫度、密度、壓力、粘度、導電率等變化的影響,壓力損失為零
6、能夠在不斷流的情況下進行安裝、拆卸,為用戶的檢修帶來了方便
7、較一般電磁流量計的制造成本和安裝費用低,特別適合大中口徑管道流量測量
8、采用先進的加工工藝,固態封裝、耐震動、壽命長等特點,使儀表具有良好的測量精度和穩定性
9、流量計不僅有4-20mA電流信號輸出,同時還有1-2000HZ頻率輸出
10、數字通訊輸出:RS485、RS232、HART、Modbus
插入式電磁流量計主要技術性能指標
1、流速測量范圍:(0.05-10)m/s
2、測量管道直徑:DN(32-3000)mm
3、測量精度:0.5-1.0級
4、工作壓力:<1.6MPa
5、介質溫度:0-80℃
6、耗電功率:<20VA
7、連接方式:法蘭連接、螺紋連接
插入式電磁流量計規格型號:
型 號: |
MAT-LDC系列分體插入式電磁流量計 |
口 徑: |
DN150 - DN2000 |
精 度: |
± 2.5%測量值標準 ±1.5%測量值特殊 |
*導電率 : |
5μs/cm |
測量范圍 : |
推薦使用范圍: 0.5m/s~10m/s連續可調 |
介質溫度 : |
-20~+150℃ |
環境溫度 : |
-20~+60℃ |
流體壓力 : |
≤1.6MPa |
防護等級 : |
傳感器 轉換器 |
材 質: |
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE. |
電氣接口 : |
M20×1.5,1/2〞NPT |
顯示方式 : |
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 |
電 源: |
220VAC 50HZ; 24VDC |
防爆等級: |
ExdllBT4 |
信號輸出: |
1、開關量可設為:脈沖輸出(*1000HZ); |
組態方式: |
1、通過三個手動鍵現場組態。 |
插入式電磁流量計襯里和電極
聚氯丁橡膠:有極好的彈性,高度的扯斷力,耐磨性能好;能耐一般低濃度酸、堿、鹽介質的腐蝕,不耐氧化性介質的腐蝕。
一體型*介質溫度為70℃,分體型為80℃、120℃(需特殊訂貨)。適用于水、污水、弱磨損性的泥漿礦漿等。
聚氨酯橡膠:耐磨性能較強;耐腐蝕性能較差。
電極的選擇
1.不銹鋼0Crl8Nil2M02Ti:用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及,市政、環保等領域。
2.哈氏合金B(yǎng):對沸點以下的一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、*、有機酸等非氯化性酸、堿,非氧化性鹽液的腐蝕。
3.哈氏合金C:能耐非氧化性酸,如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如:Fe”、Cu”下或含其他氧化劑的腐蝕,如高于常溫的次氯酸鹽溶液、海水的腐蝕。
4.鈦:能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕,但如酸中含有氧 化劑(如硝酸、Fc++、Cu++)時,則腐蝕大為降低。
5. 鉭:具有優良的耐蝕性和玻璃很相似。除了*、發煙硫酸、堿外,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和l50℃以下的硫酸)的腐蝕。在堿中易耐蝕。
6.鉑/鈦合金:幾乎能耐一切化學介質,但不適用于王水和銨鹽。
7.不銹鋼涂覆碳化鎢:用于無腐蝕性,強磨損性的介質。
插入式電磁流量計選型:
型號 |
口徑 |
插入式電磁流量計 |
||||||||
MAT-LDC |
150~2000 |
|||||||||
|
|
代號 |
安裝形式 |
|
||||||
Y |
一體式 |
|||||||||
F |
分體式 |
|||||||||
|
代號 |
轉換器形式 |
||||||||
ZA |
圓形轉換器 |
|||||||||
ZB |
方形轉換器(僅適用于分體式) |
|||||||||
|
代號 |
供電形式 |
||||||||
AC |
(交流)220V AC 50Hz(90~245V AC 50Hz) |
|||||||||
DC |
(直流)24V DC (20~36V DC) |
|||||||||
LD |
鋰電池供電(不帶信號輸出) |
|||||||||
|
代號 |
輸出信號 |
||||||||
|
I |
4~20mA |
||||||||
|
F |
頻率 1KHz |
||||||||
|
Rs |
串行通訊(485) |
||||||||
|
C |
控制輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
N |
無防爆 |
|||||||||
EX |
防爆(僅適用于分體式) |
|||||||||
|
代號 |
是否帶球閥 |
||||||||
N |
不帶球閥 |
|||||||||
Q |
帶球閥 |
|||||||||
|
代號 |
電極材質 |
||||||||
316L |
不銹鋼 |
|||||||||
|
代號 |
配線 |
||||||||
10 |
配10米引線 |
|||||||||
15 |
配15米引線 |
|||||||||
… |
以此類推 |
插入式電磁流量計安裝
(1)、插入式電磁流量計傳感器安裝上游直管段不低于5D(D表示管徑),下游直管段不低于2D

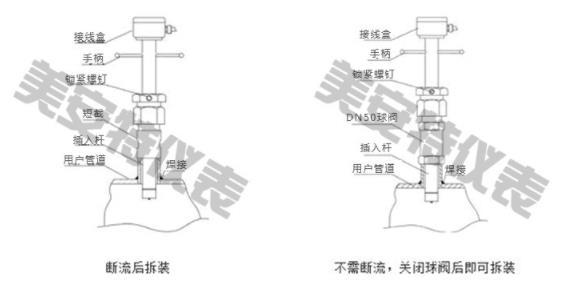

安裝方式如下圖:
1、垂直安裝(見圖1),傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°,適用于測量管道振動小的清潔介質。
2、傾斜安裝(見圖2),其傳感器的軸線與被測管道的軸線夾角為45°,適用于大管徑且測量介質中含有其它雜質的液體流量測量,該安裝方式水阻小,不宜纏掛。
插入式電磁流量計傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上(即1/2倍的管徑);二是插入到管道內壁為管道的1/4處。
傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上,注意球閥的長空腔向上,檢查球閥是否能全開、全關,將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上,松開定位螺母,將傳感器插入桿通過球閥插入被測管道,同時應注意傳感器方向標志桿指向應和流體流向一致。
