_快裝式電磁流量計廠家
快裝式電磁流量計概述:
快裝式電磁流量計是高精度,高可靠性和長使用壽命的流量儀表。主要是測量導電液體的流量。先進的測量原理,加上高水準的制造,為您帶來物美價廉的好產品。
快裝式電磁流量計功能特點:
1、無可動部件,可靠性高,長期穩定性好維護量。
2、無附加阻力。這一點對大口徑流量計有特別重要的意義;
3、測量精確度高。典型產品精確度可達到±0.3%R;
4、量程范圍度大。精度范圍度*可達40∶1,在v=0.08m/s時,基本誤差仍可小于±2%R;

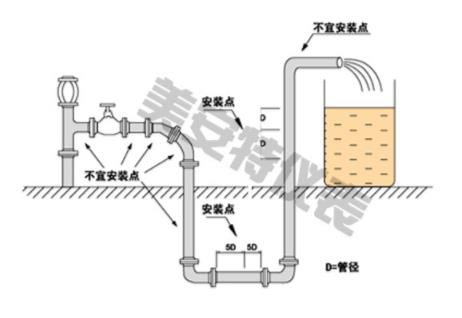

5、直管段要求相對較低。對于大口徑管路,這一點也很重要。有多種流量計要求前后直管段達到5D,3D。
6、有大口徑電磁流量計和超小口徑流量計;
7、品種齊全。有一體式IP65、分體式潛水型IP68產品;
8、帶上下限報警。

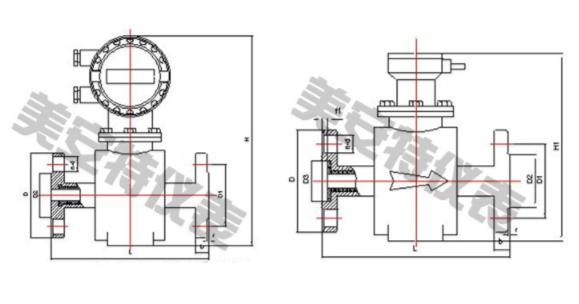

在現場環境較好的情況下,一般都選用就地顯示型,即傳感器和轉換器組裝成一體!》奖阌脩舫怼
但是如果使用現場有下列情況,請選用 分體遠傳型:
(1) 環境溫度或流量計轉換器表面受輻射溫度超過60度。
(2) 管道振動較大的場合。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。
快裝式電磁流量計的原理簡介
智能電磁流量計測量原理是基于法拉第電磁感應定律:導電液體在磁場中做切割磁力線運動時,導體中產生感應電勢,其感應電勢E為:E=KBVD式中:
K=————————儀表常數
B=————————磁感應強度
V=————————測量管道截面內的平均流速
D=————————測量管道截面的內徑
由此式可知,當測量管結構、磁場感應強度一定時,體積流量與感應電勢成正比。測量出感應電壓就可得到流進管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電磁檢出,并通過電纜送至轉換器通過智能化處理,然后LCD顯示或轉換成標準信號4-20mA、頻率信號Hartx協議通訊的輸出。
測量流量時,導電性液體以速度V流過垂直于流動方向的磁場,導電性液體的流動在測量電極上感應出一個與平均流速成正比的電壓,由此可以得出通過管道的體積流量
為:Q=03785DE/KB
式中
Q————————體積流量
E————————感應電壓
公稱通徑 |
額定壓力等級 |
DN25-DN150 |
4.0MPa |
DN200-DN1000 |
1.0MPa |
DN1100-DN2000 |
0.6MPa |
DN2200-DN3200 |
0.25Mpa |
快裝式電磁流量計的技術參數
◆ 測量流體:±0.5%
◆ 準確度等級:0.25%
◆ 重復性:0.15%、0.25%
◆ 流體溫度:-25℃~180℃
◆ 額定壓力:(見右圖)
◆ 介質流速范圍:0.3~12m/s
◆ 電導率:≧5uS/cm
◆ 電極材料:316不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鉭、鈦、鉑金、碳化鎢、鎳等
◆ 電極個數:4個電極(≦DN500)、6個電極(≦DN600)
◆ 襯里材料:氟丁橡膠CR、聚四氟乙烯F4(PTFE),聚全氟乙丙烯F46(FEP),聚氨酯橡膠PU等
◆ 表體法蘭材料:304不銹鋼、20#碳鋼、其他材料(特殊訂貨)
◆ 安裝形式:對夾式(≦DN300),法蘭連接型(DN3200)
◆ 防護等級:IP65、IP68
◆ 轉化器供電電源:220±20%、50HZ和24VDC兩種供電方式供選擇
◆ 信號輸出:標準輸出信號為脈沖輸出,可供選擇的輸出還有4-20mA,HART通訊協議,MODERBUS協議
◆ 結構形式:一體型和分體型(帶5m標配電纜)
◆ 功耗:065W
◆ 工作環境:環境溫度:-25℃~60℃,濕度為5%~90%
◆ 防爆等級:不防爆很防爆Exdeibmp‖CT3-T6
◆ 轉換器顯示界面:中英文的LCD顯示界面和操作界面和切換,可以顯示瞬時流量,累計流量,有多種流量單位選擇。
快裝式電磁流量計電極,接地環材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料,請查有關腐蝕手冊,對于特殊流體應作試驗
材料 |
耐腐蝕性能 |
含鉬不銹鋼(Ocr18Ni12Mo2Ti) |
硝酸、室溫下<5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在一定壓力下的亞硫酸、海水、醋酸 |
哈氏合金 C 哈氏合金 B(HC、HB) |
耐氧化性酸、氧化性鹽、耐海水、耐非氧化懷酸,非氧化性鹽、堿、常溫硫酸 |
鈦 (Ti) |
海水、各種氯化物和次氯鹽酸、氯化性酸(包括發煙硝酸)、有機酸、堿 |
鉭 (Ta) |
除*、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和<175℃ |
鉑(Pt) |
各種酸、堿、鹽、不包括王水 |
快裝式電磁流量計襯里材料說明
應根據被測介質的腐蝕性,磨損性和溫度來選擇內襯材料
內襯材料 |
名稱 |
符號 |
性能 |
*工作溫度 |
適用液體 |
橡膠 |
氯丁橡膠 |
|
耐磨性中等,耐一般低濃度的酸堿鹽的腐蝕 |
<80℃ |
自來水、工業用水、海水 |
聚胺脂橡膠 |
|
極好的耐磨性能,耐酸堿性能較差 |
60<℃ |
紙漿、礦漿等漿液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化學性能很穩定、耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 |
180<℃ |
腐蝕性強的酸堿鹽液體 |
|
四氟乙烯和六氟丙烯譯名:特氟隆 FEP |
F46或FEP |
化學性能略遜于 F4 |
|
腐蝕性的酸堿鹽液體 |
塑料 |
四氟乙烯和乙烯 |
F4或ETFE |
化學性能略遜于 F4 |
|
腐蝕性的酸堿鹽液體 |
聚乙烯 |
PO |
化學性能穩定 |
60<℃ |
污水 |
|
聚苯硫醚 |
PPS |
|
150<℃ |
熱水 |
快裝式電磁流量計接線
●若采用分體安裝,連接的信號電纜采用定制的專用電纜線,電纜線越短越好
●勵磁電纜可選用YZ中型橡套電纜,其長度和信號電纜一樣
●信號電纜必須與其它的電源電纜嚴格分開,不能敷設在同一根管子內,不能平等敷設,不能絞合在一起,應分別單獨穿在鋼管內
●信號電纜和勵磁電纜盡可能短,不能將多余的電纜卷在一起,應將多余的電纜剪掉,并重新焊好接頭,電纜進入傳感器電氣接口時,在端口處做成U型,這樣可以防止雨水滲透到傳感器中。
快裝式電磁流量計選型:
MAT-LDE |
電磁流量計 |
|||||
口徑 (mm) |
15 |
DN15 |
||||
20 |
DN20 |
|||||
… |
… |
|||||
2600 |
DN2600 |
|||||
安裝方式 |
Y |
一體式 |
||||
F |
分體式式 |
|||||
輸出信號 |
I |
4~20mA |
||||
H |
4~20mA+HART協議 |
|||||
F |
頻率 |
|||||
R |
RS485通訊 |
|||||
襯里材質 |
N |
氯丁橡膠(65℃以下) |
||||
F |
聚四氟乙烯(160℃以下) |
|||||
P |
聚氟乙烯(70℃) |
|||||
電極材質 |
3L |
316L |
||||
HB |
哈氏合金B(yǎng) |
|||||
HC |
哈氏合金C |
|||||
Ti |
鈦 |
|||||
Ta |
鉭 |
|||||
By |
鉑銥合金 |
