_夾持式電磁流量計廠家

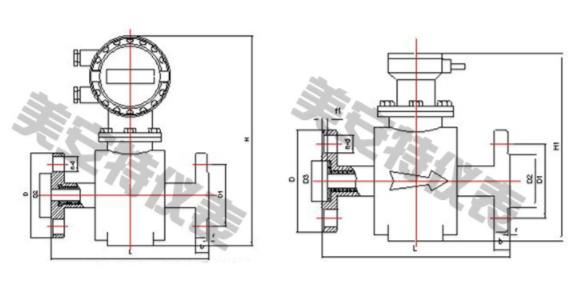

快裝式電磁流量計概述
夾持式電磁流量計適用于各種導電液體的流量測量,如自來水、污水、泥漿、紙漿、各類飲料、化學原料、 粘稠液體和懸浮液。
測量結果不受溫度、壓力、密度、電導率等介質物理特性和工況條件的影響,其輸出信號與被測流體的體積流量成正比。
強腐蝕性、強磨損性介質具有良好的適應性。
具有優異的量程比,在低流速或流量變化幅度較大的應用領域(如自來水行業)具有良好的適用性。
具有正/反雙向流量測量功能。
快裝式電磁流量計應用行業
給排水 :江河湖泊的原水、自來水、民用生活污水、工廠排放出的工業廢水等。
冶金:鋼鐵企業中連鑄系統的多段冷卻、高爐系統中的風口檢漏等。
造紙: 紙漿的生產過程中漿液的液固兩相流以及造紙過程中的洗漿,脫墨和黑液等。
石化:帶腐蝕性的酸、堿、 鹽和導電的有機溶液等。
食品和醫藥:啤酒、飲料等生產過程的計量與控制。
夾持式電磁流量計接線
●若采用分體安裝,連接的信號電纜采用定制的專用電纜線,電纜線越短越好
●勵磁電纜可選用YZ中型橡套電纜,其長度和信號電纜一樣
●信號電纜必須與其它的電源電纜嚴格分開,不能敷設在同一根管子內,不能平等敷設,不能絞合在一起,應分別單獨穿在鋼管內
●信號電纜和勵磁電纜盡可能短,不能將多余的電纜卷在一起,應將多余的電纜剪掉,并重新焊好接頭,電纜進入傳感器電氣接口時,在端口處做成U型,這樣可以防止雨水滲透到傳感器中。
一體就地顯示接線端
分體式遠傳接線端
|
|
|
|
|
|
|
夾持式電磁流量計精度等級和功能
市場上通用型電磁流量計的性能有較大差別,有些精度高、功能多,有些精度低、功能簡單。精度高的儀表基本誤差為(±0.5%~±1%)R,精度低的儀表則為(±1.5%~±2.5%),兩者價格相差1~2倍。因此測量精度要求不很高的場所(例如非貿易核算僅以控制為目的.只要求高可靠性和優良重復性的場所),選用高精度儀表在經濟上是不合算的。
有些型號儀表聲稱有更高的精確度,基本誤差僅(±O.2%~±O,3%)R,但有嚴格的安裝要求和參比條件,例如環境溫度20~22℃,前后置直管段長度要求分別大于10D、3D(通常為5D、2D),甚至提出流量傳感器要與前后置直管組成一體在流量標準裝置上作實流校準,以減少夾裝不善的影響。因此在多種型號選擇比較時不要單純只看高指標,要詳細閱讀制造廠樣本或說明書作綜合分析。
全流型非滿管EMF的基本誤差為(±1.5%~±2%)FS。插入型儀表本身(即檢測頭)的基本誤差一般為±2%R~±4%FS,考慮到點流速(或徑流速)代表面平均流速,隨著流量變化引起速度分布系數變動的影響,可能帶來2%~5%的變化以及流通面積測量誤差等,總體的測量精度還要低些。
若應用于大管徑長輸水管,因有良好的速度分布(有足夠長的前置直管段),電磁流量檢測頭又在“檢定水槽”中個別校準,流量變化范圍也不大,不存在速度分布系數明顯變動等較好條件下,基本誤差可接近或略大于±2%R。
市場上電磁流量計的功能差別也很大,簡單的就只是測量單向流量,只輸出模擬信號帶動后位儀表;多功能儀表有測雙向流、量程切換、上下限流量報警、空管和電源切斷報警、小信號切除、流量顯示和總量積算、自動核對和故障自診斷、與上位機通信和運動組態等。有些型號儀表的串行數字通信功能可選多種通信接口和專用芯片(ASIC),以聯接HART協議系統、PR0兀BuS、Modbus、CONFIG、FF現場總線等。
夾持式電磁流量計特點:
1.流量計的管道內無可動部件,無阻流部件,測量過程中幾乎沒有附加壓力損失。
2.測量結果與被測介質的流速分布、壓力、溫度、密度、粘度等物理參數影響,適用于各種液體測量。
3.現場可根據用戶的實際需要在線修改使用量程,操作簡單方便。
4.流量計管道采用聚四氟乙烯或橡膠材質襯里,測量電極采用Hc、Hb、316L、Ti等材料,可選不同組合來適應測量不同介質的需要。
5.流量傳感器可選管道式、插入式等多種型號,同時具備一體式和分體式兩種型式。
6.采用高清晰度背光LCD顯示屏,全中文菜單操作,使用方便,操作簡單,易學易懂。
7.采用16位嵌入式微處理器,運算速度快,測量精度高、使用功耗低,可編程頻率低頻矩形波勵磁,提高了測量的穩定性。
8.全數字量的處理,抗干擾能力強,測量數據可靠,流量測量范圍可達150:1
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
10.具有自檢與自論功能。
快裝式電磁流量計技術參數:
儀表精度:管道式0.5級、1.0級;插入式1.5級。
測量介質:電導率大于5μS/cm的各種液體和液固兩相流體。
流速范圍:0.2~8m/s
工作壓力:1.6MPa
環境溫度:-40℃~+50℃
介質溫度:聚四氟乙烯襯里≤80℃,橡膠材質襯里≤65℃
防爆標志:ExmibdⅡBT4
外磁干擾:≤400A/m
外殼防護:一體式:IP65
分體式: 傳感器IP68(水下5米,僅限于橡膠襯里)轉換器IP65
輸出信號:4~20mA.DC,負載電阻0~750Ω
通訊輸出:RS485、RS232、CAN總線
電氣接口:M20×1.5內螺紋,φ10電纜孔
電源電壓:90~220V.AC、24±10%V.DC、鋰電池供電。
*功耗:≤10VA
夾持式電磁流量計量程范圍確認:
工業污水使用測量被測介質流速一般以2~4m/s為適宜,特殊情況下,*流速應不小于0.2m/s,*應不大于8m/s。若被測介質中含有固體顆粒,常用流速應小于3m/s,防止襯里和電極的長時間磨損。對于粘滯流體,流速可選擇大于2m/s,較大的流速有助于自動消除電極上附著的粘滯物的作用,有利于提高測量精度。
在量程Q已確定的條件下,即可根據上述流速V的范圍決定流量計口徑D的大小,其值由下式計算:
Q=πD2V/4
Q:流量(㎡/h) D:管道內徑 V:流速(m/h)
注:量程Q應大于預計的*流量值,正常的流量值以稍大于流量計滿量程刻度的50%為宜。
快裝式電磁流量計流量范圍參考:
口徑 |
流量范圍(m3/h) |
口徑 |
流量范圍(m3/h) |
φ15 |
0.06~6.36 |
φ450 |
57.23~5722.65 |
φ20 |
0.11~11.3 |
φ500 |
70.65~7065.00 |
φ25 |
0.18~17.66 |
φ600 |
101.74~10173.6 |
φ40 |
0.45~45.22 |
φ700 |
138.47~13847.4 |
φ50 |
0.71~70.65 |
φ800 |
180.86~18086.4 |
φ65 |
1.19~119.4 |
φ900 |
228.91~22890.6 |
φ80 |
1.81~180.86 |
φ1000 |
406.94~40694.4 |
φ100 |
2.83~282.60 |
φ1200 |
553.90~55389.6 |
φ150 |
6.36~635.85 |
φ1600 |
723.46~72345.6 |
φ200 |
11.3~1130.4 |
φ1800 |
915.62~91562.4 |
φ250 |
17.66~1762.5 |
φ2000 |
1130.4~113040.00 |
φ300 |
25.43~2543.40 |
φ2200 |
1367.78~136778.4 |
φ350 |
34.62~3461.85 |
φ2400 |
1627.78~162777.6 |
φ400 |
45.22~4521.6 |
φ2600 |
1910.38~191037.6 |
快裝式電磁流量計日常使用與維護:
電磁流量計的使用并不復雜,一般只需作如下工作:
1、零點檢查—制造廠標定時,零點已設定好,使用纖只需檢查,方法是關閉傳感器上/下游閥門,停止流動但介質充滿傳感器,通電15分鐘,轉換器應自動置零,如不然,則進行相應的調節。
2、輸出信號極性試驗—對單向流動測量的傳感器,應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器,例如VUB,MT900型,則應在滿足使用條件時通電,當轉換器的信號顯示為+號時,極性正確。如果顯示為-號,移位著勵磁電纜接錯,應將勵磁用二導線互換便可。此外,還應檢查后位儀表的極限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計,在測量系統投入使用時,可據使用要求通過改變量程開關/電位器或量程波動開關來變量程,改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計,*送制造廠去改變量程。
上述工作之后,注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性(0-10毫安或4-20毫安)。便可投入正常運行了。
電磁流量計的維護
在使用過程中,一般性維護工作主要巡檢:
1、按所在工作地區,查看工作電源電壓是否正確;

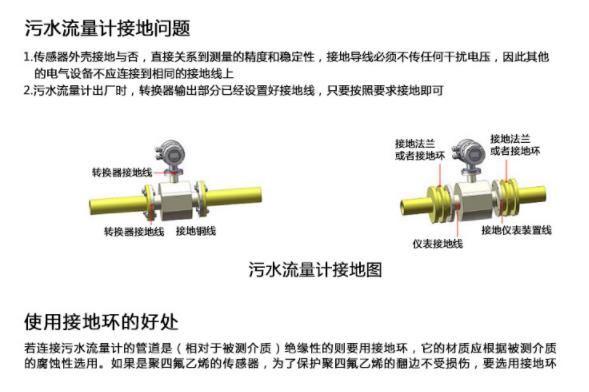

2、傳感器接地是否可靠或損壞;
3、介質是否充滿傳感器,介質中有否氣泡;
4、讀數正確否,測量值在測量范圍內嗎?
5、端子接線松動否?
6、流量傳感器是否遭水浸泡?轉換器箱內有無小動物爬進造成電纜短路故障?詢查周期則視安裝環境條件而定。
夾持式電磁流量計選型表:
型號 |
口徑 |
|
||||
MAT-LDE |
15~2600 |
|||||
|
|
代號 |
電極材料 |
|
||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
|
代號 |
內襯材料 |
|
|||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
|
代號 |
功能 |
||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4-20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源,可變脈寬,輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1.0MPa |
|||||
P2 |
1.6MPa |
|||||
P3 |
4.0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10% |
|||||
D2 |
24VDC±10% |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
J3 |
防爆一體型結構 |

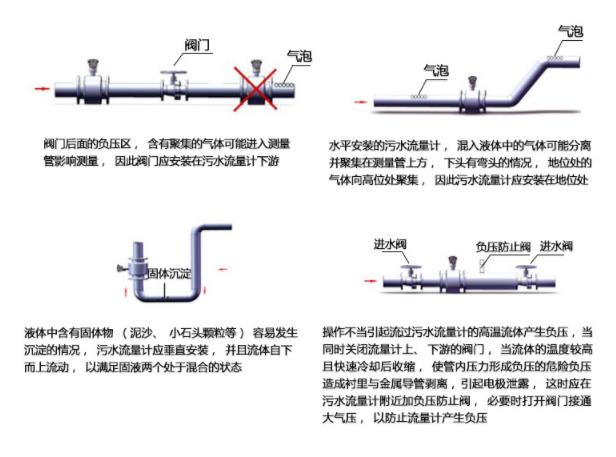

快裝式電磁流量計安裝要求:
電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布:
a. 增加前后直管段的長度
b. 采用一個流量穩定器
c. 減少測量點的截面。
