耐酸堿電磁流量計概述:
耐酸堿電磁流量計是根據法拉第電磁感應定律進行流量測試的流量計。電磁流量計的優點是壓損非常小,可測流量范圍大。*流量與較小流量的比值一般為20:1以上,適用的工業管徑范圍寬,*可達3m,輸出信號和被測流量呈線性,精確度較高,可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制。
耐酸堿電磁流量計產品特點
1、大屏清晰的液晶顯示屏:數據顯示清晰快速,保證快速讀取數據
2、采用進口較好電路板,抗干擾性強,確保測量的準確度
3、三電極測量,比一般兩電極測量更準確
4、使用壽命長達5年以上
耐酸堿電磁流量計組成
電磁流量計是由磁路系統、測量導管、電極、外殼、襯里、轉換器組成。
磁路系統:作用是產生均勻的磁場,一般采用交變磁場,且是50HZ工頻電源激勵產生的;
測量導管:作用是讓被測導電液體通過,多選用不導磁的不銹鋼材料;外殼用鐵磁材料制成,是勵磁線圈的外罩,并隔離外磁場的干擾;
電極:作用是引出和被測量成正比的感應電勢信號,根據測量介質的不同,有多種不導磁電極材料供選擇,常用的是316L電極;
襯里:在測量導管的內側及法蘭密封面上,有一層完整的電絕緣襯里,作用是增加測量導管的耐腐蝕性,防止感應電勢被金屬測量導管管壁短路,襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、橡膠、陶瓷等;
轉換器:將感應電動勢轉換成有用信號并顯示出來,輸出各種二次信號,轉換器可與傳感器組成一體型或分離型。
耐酸堿電磁流量計工作原理
電磁流量計根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:
E=KBVD
式中:
E-感應電勢;
K-與磁場分布及軸向長度有關的系數;
B-磁感應強度;
V-導電液體平均流速;
D-電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。
耐酸堿電磁流量計管道選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等,都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知,能選用電磁流量計測量流量的流體必須是導電的,嚴格的說,除了高溫流體之外,只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量,因?yàn)榉菍?dǎo)電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速*在0.1-5m/s范圍內,此時流量計口徑可選擇與用戶管道口徑一致。

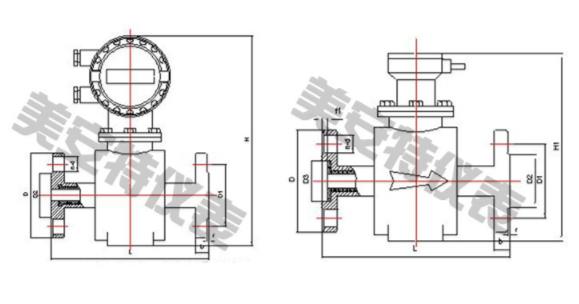

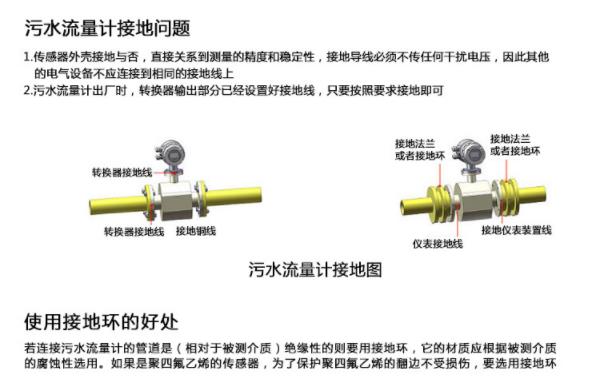

耐酸堿電磁流量計電極、接地環材料的選擇:
選擇電極材料時,要考慮被測介質的耐腐蝕性,一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料,也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時,可不選用接地環。
電極、接地環材料選擇:
電極、接地環材料 |
|
被測液體舉例 |
316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕,用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
OCr18Ni12Mo2Ti |
||
鈦(Ti) |
特別適用于氯離子存在的場合使用,能耐氯化物(氯化鈣、氯化鉀、氯化銨、氯化鈉)硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
鉭(Ta) |
具有優良的耐腐蝕性,幾乎和玻璃相似,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸、王水、硫酸)的腐蝕。不耐堿、*、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
鉑(Pt) |
幾乎適用于所有化學介質的腐蝕,但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯(PIEE)襯里具有優良的耐強酸強堿腐蝕的性能,它也具有可靠的耐高溫性,高溫下不變形,不降色絕緣電阻的性能;它還具有不拈性,即不能和其他物質相粘接、表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁)強腐蝕性介質(如硫酸、硝酸、鹽酸、磷酸等),溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用四氟襯里。橡膠具有耐磨特點,廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
耐酸堿電磁流量計襯里材料選擇說明:
襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
四氟(PTEE) |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質,如*、鹽酸、醋酸等。強腐蝕性介質,如硫酸、硝酸、電解質、燒堿等。易結疤的介質。 |
可用于衛生要求的場,適用于高溫流體。溫度范圍為(-30—+150℃)用于正壓管道 |
橡膠 |
有極好的彈性,耐磨性好,耐沖擊。耐一般弱腐蝕性介質的腐蝕。 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
耐酸堿電磁流量計日常使用與維護:
電磁流量計的使用并不復雜,一般只需作如下工作:
1、零點檢查—制造廠標定時,零點已設定好,使用纖只需檢查,方法是關閉傳感器上/下游閥門,停止流動但介質充滿傳感器,通電15分鐘,轉換器應自動置零,如不然,則進行相應的調節。
2、輸出信號極性試驗—對單向流動測量的傳感器,應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器,例如VUB,MT900型,則應在滿足使用條件時通電,當轉換器的信號顯示為+號時,極性正確。如果顯示為-號,移位著勵磁電纜接錯,應將勵磁用二導線互換便可。此外,還應檢查后位儀表的極限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計,在測量系統投入使用時,可據使用要求通過改變量程開關/電位器或量程波動開關來變量程,改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計,*送制造廠去改變量程。
上述工作之后,注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性(0-10毫安或4-20毫安)。便可投入正常運行了。
電磁流量計的維護
在使用過程中,一般性維護工作主要巡檢:
1、按所在工作地區,查看工作電源電壓是否正確;
2、傳感器接地是否可靠或損壞;
3、介質是否充滿傳感器,介質中有否氣泡;
4、讀數正確否,測量值在測量范圍內嗎?
5、端子接線松動否?6、流量傳感器是否遭水浸泡?轉換器箱內有無小動物爬進造成電纜短路故障?詢查周期則視安裝環境條件而定。
耐酸堿電磁流量計選型代碼
型號 |
說明 |
|||||||||
MAT-LDE |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
通徑 |
|
|
|
|
|
|
|
|
|
10-2200mm |
組合 |
S |
一體型 |
||||||||
L |
分體型 |
|||||||||
電極材料 |
M |
不銹鋼 |
||||||||
T |
Ti(鈦) |
|||||||||
D |
Ta(鉭) |
|||||||||
H |
哈氏合金 |
|||||||||
P |
Pt鉑 |
|||||||||
N |
Ni鎳 |
|||||||||
輸出方式 |
0 |
無輸出 |
||||||||
1 |
4-20mA/1-5KHz |
|||||||||
2 |
4-20mA |
|||||||||
襯里材料 |
X |
橡膠 |
||||||||
F |
聚四氟乙烯 |
|||||||||
P |
聚乙烯 |
|||||||||
J |
聚氨酯橡膠 |
|||||||||
就地顯示 |
0 |
無就地顯示 |
||||||||
1 |
就地顯示 |
|||||||||
通訊方式 |
0 |
無通訊 |
||||||||
1 |
RS485 |
|||||||||
2 |
RS232 |
|||||||||
3 |
Modbus |
|||||||||
4 |
Hart |
|||||||||
接地環 |
0 |
無接地環 |
||||||||
1 |
有接地環 |
|||||||||
2 |
有接地電極 |
|||||||||
上限流量 |
(n) |
上限流量(量程)m3/h |
例:選用一臺就地顯示型電磁流量計測量污水,用戶管道為DN50,要求橡膠材料襯里,不銹鋼電極,4~20mA輸出,無通訊,上限流量為30m3/h。型號應為:XT-LDE-50S-M1X100-30
