_GPRS無線遠傳電磁流量計廠家
GPRS無線遠傳電磁流量計該死
GPRS無線遠傳電磁流量計根據法拉第電磁感應定律制成的,用來測量導電液體體積流量的儀表。由于其獨特的優點,目前已廣泛地被應用于工業過程中各種導電液體的流量測量,如各種酸、堿、鹽等腐蝕性介質;各種漿液流量測量,形成了獨特的應用領域。
在結構上,電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上,它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號,并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方,它將傳感器送來的流量信號進行放大,并轉換成流量信號成正比的標準電信號輸出,以進行顯示,累積和調節控制。

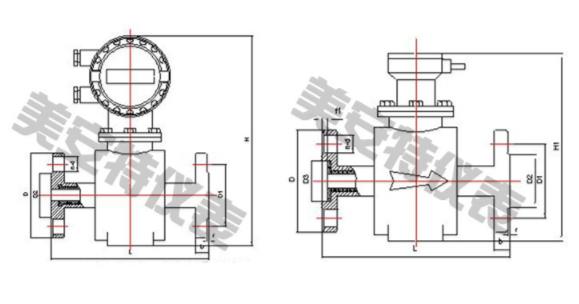

公稱通徑 |
額定壓力等級 |
DN25-DN150 |
4.0MPa |
DN200-DN1000 |
1.0MPa |
DN1100-DN2000 |
0.6MPa |
DN2200-DN3200 |
0.25Mpa |
GPRS無線遠傳電磁流量計技術參數
公稱口徑: |
DN10-DN2000 |
GPRS無線遠傳電磁流量計特點:
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;
2、測量管內無阻礙流動部件,無壓損,直管段要求較低;
3、系列公稱通徑DN15~DN3000。傳感器襯里和電極材料有多種選擇;
4、轉換器采用新穎勵磁方式,功耗低、零點穩定、精確度高。流量范圍度可達1500:1;
5、轉換器可與傳感器組成一體型或分離型;
6、轉換器采用16位高性能微處理器,2x16LCD顯示,參數設定方便,編程可靠;
7、流量計為雙向測量系統,內裝三個積算器:正向總量、反向總量及差值總量;可顯示.莊、反流量,并具有多種輸出:電流、脈沖、數字通訊、HART;
8、轉換器采用表面安裝技術(SMT),具有自檢和自診斷功能;
GPRS無線遠傳電磁流量計的流速、滿度流量、范圍度和口徑
選定儀表口徑不一定與管徑相同,應視流量而定。流程工業輸送水等粘度不高的液體、管道流速一般是經濟流速1.5~3m/s。電磁流量計用在這樣的管道上,傳感器口徑與管徑相同即可。
電磁流量計滿度流量時液體流速可在1~10m/s范圍內選用,范圍是比較寬的。上限流速在原理上是不受限制的,然而通常建議不超過5m/s,除非襯里材料能承受液體流速的沖刷,實際應用很少超過7m/s,超過10m/s則更為罕見。滿度流量的流速下限一般為1m/s,有些型號儀表則為0.5m/s。有些新建工程運行初期流量偏低或在流速偏低的管系,從測量精度角度考慮,儀表口徑應改用小于管徑,以異徑管連接之。
用于有易粘附、沉積、結垢等物質的流體,選用流速應不低于2m/s,*提高到3~4m/s或以上,起到自清掃、防止粘附沉積等作用。用于礦漿等磨耗性強的流體,常用流速應低于2~3m/s,以降低對襯里和電極的磨損。
在測量接近閾值的低電導液體,盡可能選定較低流速(小于0.5~1m/s),因流速提高流動噪聲會增加,而出現輸出晃動現象。
電磁流量計的范圍度是比較大的,通常不低于20,帶有量程自動切換功能的儀表,可超過50~100。
國內可以提供的定型產品的口徑從10mm到3000mm,雖然實際應用還是以中小口徑居多,但與大部分其他原理流量儀表。(如容積式、渦輪式、渦街式或科里奧利質量式等)相比,大口徑儀表占有較大比重。某企業近萬臺儀表中,50mm以下小口徑、65~250mm中口徑、300~900mm大口徑、1000mm以上超大口徑分別占37%、45%、15%和3%。
GPRS無線遠傳電磁流量計安裝要求
安裝場所的選擇
為了使電磁流量計工作穩定可靠,在選擇安裝地點時應注意以下幾個方面的要求:
1.盡量避開鐵磁性物體及具有強電磁場的設備(電機、變壓器、變頻器等),以避免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處,避免日曬雨淋,環境溫度應在-20~+60℃,相對濕度小于85%。
3.流量計周圍應有充裕的空間,便于安裝和維護。

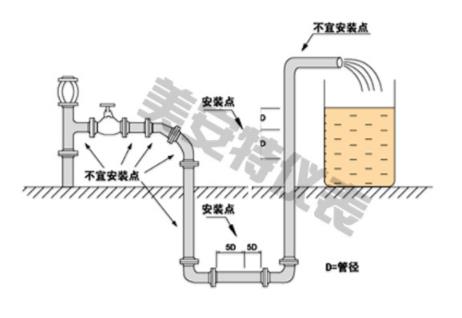

傳感器的直管段要求
比較理想的安裝地點應選擇測量點前后有足夠的直管段,進口直管段應≥5D,出口直管段≥3D(D為傳感器公稱口徑)。
GPRS無線遠傳電磁流量計測量原理
測量原理是基于法拉第電磁感應定律。即:導電液體在磁場中作切割磁力線運動,導體中產生感應電動勢,其感應電動勢E為:
E=K×B×D×V
E : 感應電動勢
K : 儀表常數
B : 磁感應強度
D : 測量管直徑
V : 平均流速
測量流量時,流體流過垂直于流動方向的磁場.導電性液體的流動感出一個與平均流速(亦即體積流量)成正比的電壓,因此要求被測的流動液體具有*限度的電導率。其感應通過二個與液體直接接觸的電極檢出,并通過電纜傳送至放大器,然后轉換成統一輸出信號。
測量方式的優勢:
1、測量管內無阻流件,因此無附加壓力損失。
2、由于信號在整個充滿磁場的空間中形成,它是管道截面上的平均值。因此,從電極平面至傳感器上游端平面間所需直管段相對較短,長度為5×DN(DN為導管的內直徑)。
3、只有管道和電極與被測液體接觸。因此,只要合理選擇電極及管道內襯材料,即可達到耐腐蝕、耐磨損的要求。
4、傳感器輸出信號是一個與平均流速成線性關系的電動勢。
5、測量結果與液體的壓力、溫度、密度、粘度、電導率(不少于*電導率)等物理參數無關,所以測量精度高、工作可靠。
GPRS無線遠傳電磁流量計選型表
型號 |
|||||||||||
MAT-LDE |
|
|
|
|
|
|
|
|
|
|
|
結構 |
分離型,中英文菜單(DN6~DN3000) |
ER |
|
|
|
|
|
|
|
|
|
一體型,中英文菜單(DNI5~DN6000) |
EH |
||||||||||
公稱通徑 |
6 |
060 |
|||||||||
8 |
080 |
||||||||||
10 |
100 |
||||||||||
15 |
150 |
||||||||||
20 |
200 |
||||||||||
25 |
250 |
||||||||||
32 |
320 |
||||||||||
40 |
400 |
||||||||||
50 |
500 |
||||||||||
65 |
650 |
||||||||||
80 |
800 |
||||||||||
100 |
101 |
||||||||||
125 |
125 |
||||||||||
150 |
151 |
||||||||||
200 |
201 |
||||||||||
250 |
251 |
||||||||||
300 |
301 |
||||||||||
350 |
351 |
||||||||||
400 |
401 |
||||||||||
450 |
451 |
||||||||||
500 |
501 |
||||||||||
600 |
601 |
||||||||||
700 |
701 |
||||||||||
800 |
801 |
||||||||||
900 |
901 |
||||||||||
1000 |
102 |
||||||||||
1200 |
122 |
||||||||||
1400 |
142 |
||||||||||
1600 |
162 |
||||||||||
1800 |
182 |
||||||||||
2000 |
202 |
||||||||||
2200 |
222 |
||||||||||
2400 |
242 |
||||||||||
2600 |
262 |
||||||||||
2800 |
282 |
||||||||||
3000 |
302 |
||||||||||
公稱壓力 |
0.6(DN700~DN3000) |
06 |
|||||||||
1.0(DN200~DNI000) |
10 |
||||||||||
1.6(DNI5~DN600) |
16 |
||||||||||
4.0(DN6~DN150) |
40 |
||||||||||
特殊訂貨 |
XX |
||||||||||
襯里材料 |
聚四氟乙烯(F4)(DN6~DNI000) |
1 |
|||||||||
聚氯丁橡膠(DN65~DN3000) |
2 |
||||||||||
聚氨酯(DN15~DN600) |
3 |
||||||||||
聚全氟乙丙烯(DNI5~DN300) |
4 |
||||||||||
PFA(DN6~DN250) |
5 |
||||||||||
電極材料 |
不銹鋼0Cr18Ni12Mo2Ti(DN6~DN3000) |
1 |
|||||||||
哈氏合金B(yǎng) |
2 |
||||||||||
哈氏合金C |
3 |
||||||||||
鈦 |
4 |
||||||||||
鉑銥合金 |
5 |
||||||||||
鉭 |
6 |
||||||||||
不銹鋼涂覆碳化鎢 |
7 |
||||||||||
防爆標志 |
無 |
0 |
|||||||||
Exdm II CT4(不含乙炔)(一體型、IP65、磁鍵或無顯示、DNI5~DN600) |
1 |
||||||||||
Exdm II CT4(不含乙炔)(分離型、IP65、磁鍵或無顯示、DNI5~DN1600) |
2 |
||||||||||
Exdm II T4(分離型、IP65、轉換器在安全區、DNI5~DN1600) |
3 |
||||||||||
附件 |
無 |
0 |
|||||||||
接地電極(DN25~DN3000) |
1 |
||||||||||
接地法蘭(DNI5~DN3000) |
2 |
||||||||||
進口保護法蘭(DN65~DNI600) |
3 |
||||||||||
電極刮刀機構(DN300~DN3000) |
4 |
||||||||||
電源 |
85~265V 45~400Hz |
1 |
|||||||||
11~40V D.C. |
2 |
||||||||||
特殊訂貨 |
3 |
||||||||||
轉換器型式 |
按鍵、雙行顯示、標準輸出 |
LA |
|||||||||
按鍵、雙行顯示、標準輸出、RS485、HART |
LB |
||||||||||
按鍵、英文菜單、雙行顯示、標準輸出、RS232 |
AA |
||||||||||
殼體防護 |
IP65 |
1 |
|||||||||
IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為聚氯丁橡膠或聚氨酯襯里的非防爆分離型可選) |
2 |
||||||||||
IP67+IP65(即傳感器IP67+轉換器IP65,其中傳感器為聚氯丁橡膠或聚氨酯襯里的非防爆分離型可選) |
3 |
GPRS無線遠傳電磁流量計接線指南 |
1、方表端子接線與標示(分體型) |
|
2、方表信號線的處理與標示 |
|
3、圓表端子接線與標示(一體型) |
圓表各接線端子標示含義如下: I+:流量電流輸出 COM:報警輸出地 COM:電流輸出地 FUSE:輸入電源保險絲 P+:雙向流量頻率(脈沖)輸出 T1+:通訊輸入 COM:頻率(脈沖)輸出地 T2-:通訊輸入 Al:下限報警輸出 L1:220V(24V)電源輸入 Ah:上限報警輸出 L2:220V(/24V)電源輸入 4、圓表信號線的處理與標示 |
注:分體式流量計傳感器與轉換器連接電纜盡可能短,不要將多余的電纜卷在一起。 連接電纜不能與其他電纜線,如變壓器、電動機及其它力電纜裝一起,其距離至少大于1m。 連接電纜不能在中途斷開或短路也不能改變訂貨要求長度。 電纜布線應盡量避免干擾源。 |
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等,都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知,能選用電磁流量計測量流量的流體必須是導電的,嚴格的說,除了高溫流體之外,只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量,因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
GPRS無線遠傳電磁流量計傳感器口徑的確定
流量計使用流速*在0.1-5m/s范圍內,此時流量計口徑可選擇與用戶管道口徑一致。
電極、接地環材料的選擇:
選擇電極材料時,要考慮被測介質的耐腐蝕性,一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料,也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時,可不選用接地環。
