電磁流量計是一種多面流量計中用途較廣泛的流量計之一。他們可以相對容易地測量液體、蒸汽和氣體。它們被廣泛用于蒸汽流量測量的一個原因是，它們能夠承受蒸汽的高溫。蒸汽是較難測量的流體。這是由于蒸汽的高壓和高溫，以及測量參數隨蒸汽類型的不同而變化。蒸汽的主要類型有濕蒸汽、飽和蒸汽和過熱蒸汽。
蒸汽通常在工藝裝置和發電中測量。電磁流量計和差壓流量計是測量蒸汽的主要儀器。磁性流量計無法測量蒸汽流量，而科里奧利流量計和超聲波流量計才剛剛開始使用。電磁表除了能夠承受較高的加工溫度和壓力外，還具有廣泛的量程范圍。這使得他們能夠測量以不同速度流動的蒸汽。在工藝和發電廠中，蒸汽通常是從鍋爐中出來的。
多變量渦流流量計在供應商和較終用戶中越來越受歡迎。Sierra儀器公司于1997年引進了第一臺多變量電磁流量計。該流量計包括RTD溫度傳感器和帶有渦流流量計的壓力傳感器。利用這些傳感器的信息，流量計可以確定體積流量、溫度、壓力、流體密度和質量流量。多變量磁流量計和多變量DP流量計也可以使用，而多變量超聲流量計在區域供熱應用中很受歡迎。


一、插入式電磁流量計的概述：
產品的型式為插入式。與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。

二、插入式電磁流量計的功能用途和適用范圍
插入式酚水流量傳感器（簡稱傳感器）和酚水流量轉換器（簡稱轉換器）配套成插入式電磁流量計（簡稱流量計）用來測量輸送管道內各種導電液體的體積流量。
傳感器具有以下特點：
◆ 傳感器內無活動部件，結構簡單，工作可靠。
◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于5）等物理參數變化的影響。
◆ 傳感器幾乎無壓力損失，能量損耗極低。
◆ 較一般電磁流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量。
◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。
◆ 流量計不僅有0~10mA◆DC或4~20mA◆DC標準電流輸出，同時還1~5kHz頻率輸出。
由于流量計（傳感器）具有上述一系列優點，因而，已被廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。

三、插入式電磁流量計主要技術性能
1. 適于測量管道通徑：100~2000mm；
2. 流速測量范圍：0~1至0~10m/s，滿量程在1~10m/s范圍內連續可調。
3. 測量精確度當滿量程流速>1m/s時，±2.5%。
4. 被測介質導電率：大于50μs/cm。
5. 工作壓力：1.6Mpa。
6. 電極材料：含鉬不銹鋼0Cr118Ni12Mo2Ti、哈式合金c-276、鈦Ti等。
7. 測量管（測量頭）材料：ABS
8. 被測介質較高溫度：ABS60℃
9. 外殼防護等級：符合GB-08-84標準IP68的有關規定。
10. 傳感器輸出信號：0.209mVp-p/1m/s。
11. 傳感器與轉換器之間信號較大的傳輸距離50m（特殊要求請與廠方聯系）
12. 流量計輸出信號：直流電流：0~10mA負載電阻為0~1kΩ；4~20mA負載電阻為0~500Ω；頻率：1~5KHz負載電阻為250~1.2kΩ。

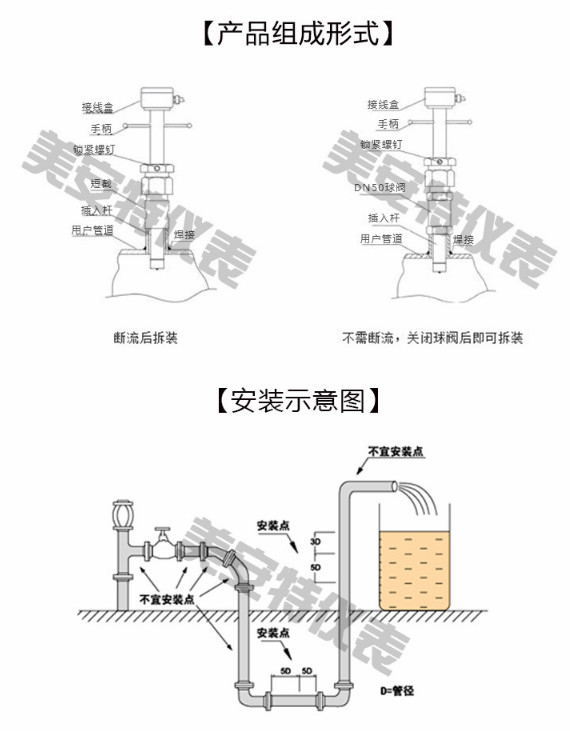

四、插入式電磁流量計產品組成及安裝

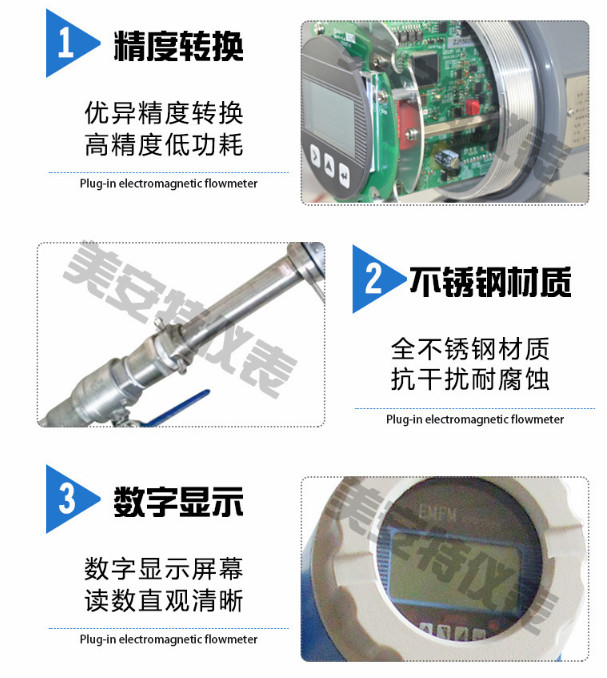

五、插入式電磁流量計細節特點

自1997年引進以來，多家供應商相繼引進了多變量渦流流量計。這些包括ABB、橫河、Endress+豪澤、KROHNE、Spirax Sarco、Vortek Instruments和Nice Instruments。雖然多變量流量計比單變量流量計稍貴一些，但與單變量流量計相比，多變量流量計使用戶能夠獲得有關該過程的更多信息。這些額外的信息可以提高效率，從而大大彌補多變量流量計的額外成本。多變量電磁流量計還具有測量質量流量的能力，這使其具有很大的吸引力，尤其適用于蒸汽和氣體流量的測量。
電磁流量計有法蘭式、薄片式和插入式。流量計是一種多面流動測量裝置，考慮到流量計的應用通用性，其精度高于插入式流量計，但不適用于大型管道。電磁表的頂部在16英寸范圍內。電磁流量計在尺寸上的“較好的點”在1”到4”之間。用戶選擇內聯表還是插入表取決于多種考慮。這些包括所需的準確性和重復性、線路尺寸、流體類型以及所需的供應商或分銷商。
雖然法蘭式電磁流量計比晶圓式流量計貴一些，但與晶圓式流量計相比，法蘭式電磁流量計更安全，泄漏機會也更少。用于固定晶圓式電表的較長的螺栓有膨脹的趨勢，造成泄漏的可能性。這可能會造成安全隱患，可能導致排放不穩定和產品丟失。法蘭式渦量計比晶圓式渦量計安裝方便。正在縮小規模的公司可能沒有多少技術熟練的工程人員來執行這些安裝。
