超聲波液位差計
超聲波液位差計的說明

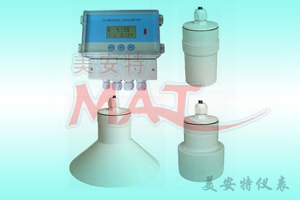

MATG系列超聲波液位差計為非接觸式液位測量儀表,是利用聲波反射原理來檢測隔污柵前后液位并計算出液位差的。儀表由超聲波探頭及主機構成,二者均為全塑料密封結構,可廣泛應用于化工、電力、冶金、石油等行業的水處理液位和液位差測量。
☆ 適用于各種介質
☆ 全密閉結構,耐強腐蝕
☆ 低盲區、高靈敏度
☆ 可提供高低位開關量信號、RS485串行通信輸出
☆ 交流或直流供電形式可選
☆ 可提供遙控器設定參數,方便操作
超聲波液位差計主機的技術指標
1 分辨率:1mm/1cm
2 測量誤差:0.2%(滿量程)
3 顯示方式:雙行14位LCD液晶(可帶背光)
4 信號輸出:兩路DC4-20mA電流
一路DC4-20mA電流,一路RS485串行通信
(由所選型號決定)
5 負載電阻: 0-500Ω
6 故障繼電器: 液位檢測故障報警
7 繼電器模式: 常開
8 繼電器數量: 3個
9 繼電器規格: 5A 250VAC/30VDC
10 檢測周期:1秒(可調)
11 環境溫度:-40℃ --+85℃
12 外殼材料:ABS
13 參數設定方式:3位有感按鍵
14 安裝方式:墻掛式
15 外型尺寸:186X183X126mm
超聲波液位差計的技術規格
量程:
LA-4 : 4m LA-6 : 6m LA-8 : 8m LA-12 : 12m
LA-15: 15m(液位)、7 m(料位) LA-20: 20m(液位)、10 m(料位) LA-30: 30m(液位)、15m(料位) LA-40: 40m(液位)、25m(料位)
盲區:
LA-4 : 0.20m LA-6 : 0.25m LA-8 : 0.30m LA-12 : 0.40m
LA-15: 0.60m LA-20: 0.80m LA-30: 1.20m LA-40: 140m
溫度范圍: -40℃~+85℃
外殼材料: ABS/PVC
抗蝕性: 耐強腐蝕
探頭引出電纜長度: 10m(標準)/ LA-15以上(標配15m)
安裝方式: 螺紋或法蘭
