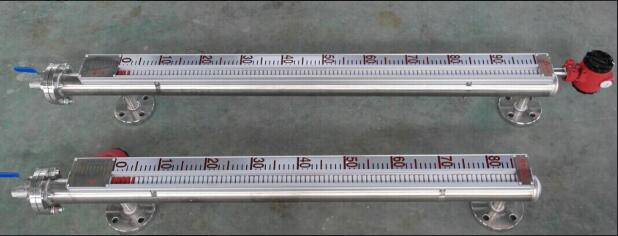

江蘇美安特儀表廠專業生產UHZ型磁性浮子液位計,有浮子磁性液位計、UHZ磁浮子液位計、遠傳磁性液位計、側裝磁浮子液位計、頂裝磁性浮子液位計、不銹鋼襯四氟防腐磁性浮子液位計、帶上下限報警磁浮子液位計、 不銹鋼磁性液位計、鈦合金磁性液位計等,是本公司引進、吸收國外同類產品,并加以吸收、消化、提高,按原化學工業 部頒布的磁性液位計標準HG/T21584-95研制生產的產品。 可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。
該系列磁性浮子液位計可以做到高密封,防泄漏和適應高壓高溫、腐蝕性條件下的液位測量,具有可靠的安全性, 它彌補了玻璃板(管)液位計指示不清晰,易破碎的不足,不受高、低溫度劇變的影響,不需多組液位計的組合。全過程測量無盲區,顯示醒目、讀數直觀,且測量范圍大。 特別是現場指示部分,由于不與液體介質直接接觸,所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質,更顯其優越性。因此,它比傳統的玻璃管,板式液位計具有更高的可靠性、安全性、先進性、實用性。

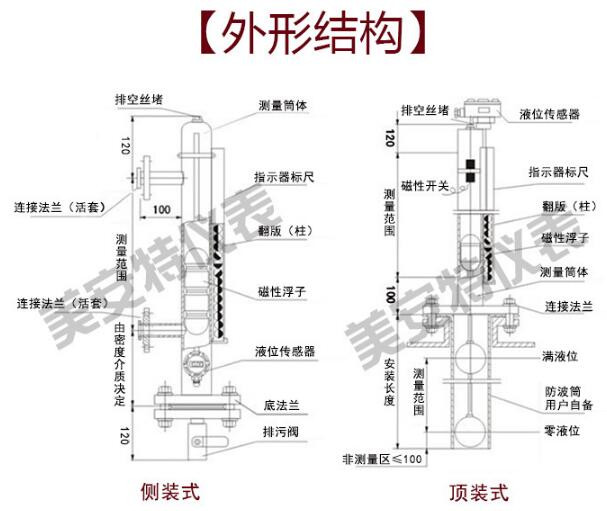

側裝式磁性浮子液位計的顯著特點是液體介質與指示器完全隔離,所以在任何情況下都非常安全、可靠、耐用,而且各種型號的液位計配上液位報警、控制開關, 可實現液位或界位的上、下限越位報警,控制或連鎖;配上靜壓式液位變送器或干簧-電阻式液位變送器,可將液位,界位信號轉換成二線制4-20mADC標準信號, 實現遠距離指示、檢測、記錄與控制。該系列磁性浮子液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
磁性浮子液位計的技術參數:
● 測量范圍:300~15000mm
● 準確度: ±5mm,±10mm
● 翻柱直徑:10mm,16mm
● 工作壓力:≤2.5Mpa(2.5MPa以上可另行設汁)
防腐型≤0.6Mpa
● 介質密度:≥0.45g/cm3
● 介質密度差:≥0.15g/cm3(測量界位)
● 介質溫度:-20℃ +250℃(特殊要求可達450℃)
● 介質粘度:≤0.4Pa·S,對于粘度大的介質或溫度
低時易結品的介質,可根據用用戶要求選
用加熱型夾套式液位汁。
● 環境振動:頻率≤25Hz,振幅≤0.5mm
● 跟隨速度:≤0.08m/s
● 本廠出廠連接法蘭尺寸:DN25,PNl.0(公制管)
● 連按法蘭:采用化工部1998年頒布的
HG20592~20635-97法蘭標準,若采
用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595-用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在訂貨時注明。
一般來講,磁翻板液位計需要按照以下要求進行安裝:
1、磁浮子安裝要求:為了避免運輸途中磁浮子在浮筒內滑動撞擊受損,磁性浮子液位計在出廠前,應用尼龍帶將浮子固定在浮筒邊。在安裝前打開下法蘭,再將磁浮子重端也就是帶磁性的一端向上放進浮筒內,注意不能倒裝。
2、閥門安裝要求:磁性液位計與容器之間應裝有閥門,以便清洗和檢修時可隨時切斷物料。
3、浮筒內外環境要求:磁浮子液位計筒體周圍不允許有磁體靠近,尤其禁止使用鐵質卡箍,否則會影響液位計正常工作;且介質內不應含有固體雜質或磁性物質,避免對浮子構成卡阻?筛鶕介質情況,定期清洗浮筒,清除內部雜質。
4、運用前應先用校正磁鋼將零位以下的翻片置成紅色,其它翻片置成銀白色。
5、磁性液位計投入運行時,應先打開上引液管閥門,然后慢慢開啟下引液管閥門,讓液體介質平穩流入,避免液體介質帶著浮子急速上升,造成翻片翻轉失靈或翻亂(如遇此現象,可用磁鋼進行校正)。
6、頂裝磁性液位計安裝要求:對于頂裝式磁翻板液位計在安裝時,液位計護導管和主體導管必須保持垂直且在同一垂直線上,浮球連桿不能彎曲,必須挺直裝入。
7、防腐型磁浮子液位計安裝要求:對于304內襯PTFE防腐型磁翻板液位計,由于浮筒與法蘭銜接處采用獨特的密封結構,需借助專用的工具裝配,為保證密封可靠性,出廠后禁止私自拆卸,否則后果自負。
8、超長型磁性浮子液位計的安裝要求:對于超長型磁翻板液位計(測量范圍大于4m),物流運輸成本較高,一般進行分段制作液位計。 分段方法有以下兩種形式,可根據客戶現場設備的實際接口形式而定。圖1形式是將一臺液位計分成兩段,安裝時先組裝對接好連接法蘭, 在進行對接操作時可適當松開顯示面板,支承點的數量根據液位計的長短來定;圖2形式是分成兩臺或若干臺獨立的液位計,這種形式的結構要求儲罐中間的兩塊法蘭的中心線處在同一水平面上,以實現液位顯示的連續性。
