指示軌上的每個襟翼都裝有永磁體，使液位計不受沖擊、振動和高溫的影響。此外，濕氣和/或侵略性的環境對這種液位計沒有問題。
這種磁性液位計有塑料或不銹鋼襟翼。襟翼可以放在塑料、鋁或不銹鋼外殼中。

硫酸儲罐液位計概述：
硫酸儲罐液位計通過氣相和液相連接法蘭與容器相連接。根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉80° 顯示紅色 （反向旋轉 180° 顯示白色）實現了測量和顯示被測液面位置的目的。每個磁翻柱為雙色軸向?qū)ΨQ結構，兩個磁翻柱間的間距為10mm，分別以白色和紅色來指示氣相部分和液相部分，可選擇下部白色表示液體部分上部紅色表示氣體部分，也可選擇下部紅色表示液體部分上部白色表示氣體部分。紅色與白色交接處就是液相和氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。
   本產品符合HG/T2742-1995標準。

硫酸儲罐液位計技術優點：
   UHZ系列磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP 等材料及進口元件，具有優秀的可靠性和抗腐蝕性能。其特點十分顯著：
   1.設計簡單、緊湊、 堅固可靠、 壽命長、無維護工作量能長年在戶外安裝使用；
   2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是完全隔離的；
   3.工作壓力范圍寬，耐壓從真空到42MPa；
   4.工作溫度范圍寬，適用于從-190～+450℃；
   5.廣泛用于強弱腐蝕性、 易燃易爆、 毒性、強放射性、攪動的、污濁的液位測量；
   6.各型號均可選配無源自保持 ON/OFF 報警開關，實現高低液位自動控制或報警；
   7.各型號均可選配4～20mADC液位傳感器，實現遠距離集中測量與控制。
   8.防爆等級：符合ExibⅡCT5要求。

硫酸儲罐液位計產品特點:

適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。

指示新穎，讀數直觀、醒目，可根據用戶方便改變觀察角度。

測量范圍大，不受儲罐高度限制。

指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。

耐高溫，可采用不褪色陶瓷翻柱。

結構簡單，安裝方便，維護費低。

A.基 本 型：

不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）

PVC塑料(聚氯乙烯)，PP-R，ABS

連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶指定）

  頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）

  夾套法蘭 HG20592-97 DN15   PN1.6（或用戶指定）

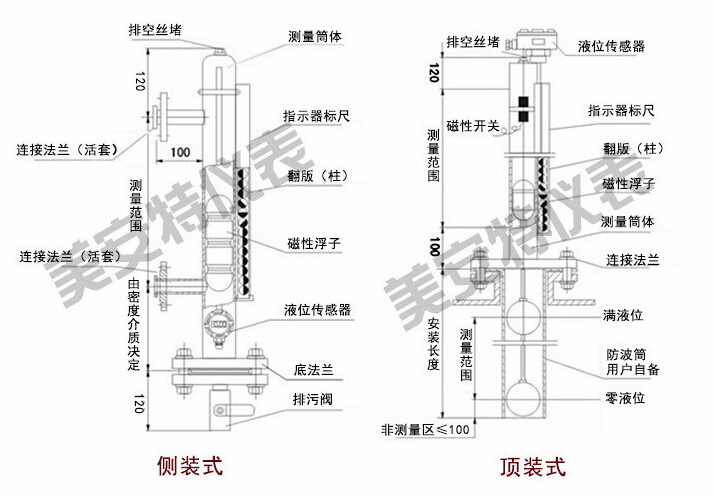

硫酸儲罐液位計結構及工作原理

    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

硫酸儲罐液位計系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、C級氣體，*表面溫度組別T4(135℃)。(圖四)
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
