下限報警磁性浮子液位計概述:
下限報警磁性浮子液位計是根據浮力原理與磁性耦合作用研制而成的。其工作原理是當被測容器中的液位在升降時,液位計主導管中的浮子也隨之升降,浮子內的*磁鋼通過磁耦合傳遞到現場指示器驅動翻板上的紅白翻柱進行180°翻轉。當液位上升時。翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅白界位就是液位的實際高度,從而實現對液位的指示。
下限報警磁性浮子液位計安裝注意事項:
1.液位計安裝必須垂直安裝,以保證磁性浮子在主導管內能自由運動。
2.液位計與容器之間應裝有截止閥,以便清洗和檢修時切斷物流的流動。
3.液位計周邊不能容許有磁性物體靠近,否則會直接影響磁翻板液位計的工作。
4.磁翻板液位計出廠時一般不保溫,但可根據用戶需求代為保溫,如用戶自行采用伴熱管路時必須選用非導磁材料。
5.為防止運輸過程中磁性浮子在主導管內高速滑動而導致浮子被撞擊損壞,一般磁翻板液位計出廠時浮子是被撤下單獨存放,用戶在安裝完畢后要將浮子安裝箭頭指示的方向裝入,并需用磁鋼進行校正,對磁翻柱導引一次,使零位以下顯示紅色,零位以上顯示白色。
6.磁翻板液位計在投入運行前應先打開上引液管閥門,然后慢慢開啟下引液管閥門,讓液體介質平穩地進入到主導管中,避免液體介質帶動浮子急速上升造成磁翻柱翻轉失靈或者翻亂,如果遇到此情況可用磁鋼重新校正。
7.在打開底部法蘭裝磁性浮子時,應注意重端帶磁性的一端朝上,不能倒裝。
8.磁翻板液位計筒體內不能有固體雜質和磁性雜質進入,以免造成磁浮子被卡死或者磁性被減弱消除。
9.我們在使用時要根據我們使用的介質情況定期對磁翻板液位計的主導管進行清洗,清楚其中的雜質。
磁翻轉液位計適用于測量石油、化工和其它工業部門的有壓容器或開口容器內易燃、易爆、有毒等液體介質的液位高度,既能就地顯示液位,也可附加液位上、下限*和控制器,實現對鍋爐給水的自動化控制、報警和聯鎖功能,還可以與UR型傳感器組合,實現遠傳數模顯示和輸出DC4-20mA標準電流信號。該產品具有結構簡單、牢固、安全、可靠、顯示醒目、直觀、安裝方便等特點,使用壽命長,維護方便,接觸介質部件采用防腐村料(1Cr18Ni9Ti),磁翻轉顯示器與介質隔離、具有連續顯示效果可視距離遠,可視角度寬。
下限報警磁性浮子液位計主要技術指標
測量范圍:普通型:500-6000mm(任選)
鍋爐專用型:300、330、440、500、600、1000mm
測量精度:+ 2.5mm
額定工作介質溫度:-70℃-+350℃
工作壓力:PN1.6,2.5,4.0,6.4,Mpa
介質密度:≥0.45g/cm3
介質密度差:≤0.15g/cm3
介質粘度:≤10-4m2/s
下限報警磁性浮子液位計產品特點
? 翻柱外殼采用聚酯及高溫陶瓷,不褪色、耐高溫。
? 適合容器內液體介質的液位、界面的測量。除現場指示外,還可配遠傳變送器、報警開關、控制開關,檢測功能齊全。
? 指示新穎,讀數直觀、醒目,觀察指示器的方向可根據用戶需要改變角度。
? 測量范圍大,不受貯槽高度限制。
? 指示機構與被測介質完全隔離,因而密封性好,可靠性高,使用安全。
? 結構簡單,安裝方便,維護費用低。
? 耐腐蝕、無需電源、防爆性能好。
? 翻柱磁鋼采用永不退磁的進口材料,可在高溫、高壓情況下長期可靠運行。
保溫與伴熱
在石油、化工等系統中需防凍、保溫及加熱場合的液位測量時,往往需要對液位計附加夾套裝置,夾套形式有蒸汽夾套、水循環夾套、真空夾套、雙層夾套等;另外也可附加先進的自恒溫電伴熱系統。
蒸汽夾套和水循環夾套,是在液位計主導管外增加一層筒體,供蒸汽、循環水或?qū)嵊土魍ā?/p>
真空夾套,是在液位計主導管外增加一層真空筒體,以使被測量介質與外界隔熱。
雙層夾套,一般是指在蒸汽伴熱夾套外再做一層真空夾套。
電伴熱系統,是在液位計主導管外纏繞電伴熱帶,從而給介質加熱。我們可提供:
1、基本型電熱帶,用于無防爆、無防腐要求,且環境濕度不大的場所;
2、防護型電熱帶,用于無防爆、無防腐要求,但環境濕度較大的場所;
3、防爆型電熱帶,用于有防爆、無防腐要求,環境濕度不大的場所;
4、防爆防護型電熱帶,用于有防爆、無防腐要求,環境濕度較大的場所;
5、防爆防腐型電熱帶,用于有防爆、有防腐要求,環境濕度較大的場所。
顯示板型式特點
● 真空玻璃管顯示板(SN)
1、硼硅玻璃管真空密封磁性翻片,消除日曬、氧化、粉塵、腐蝕、雨雪、冰凍等因 素導致翻柱卡阻,退色、形變、臟污等情況發生。
2、翻片機械互鎖,浮子快速移動仍靈活可靠翻轉,不會產生交錯翻亂的現象;
3、標尺及面板全不銹鋼結構,美觀堅固,耐腐蝕;
● 高溫陶瓷翻柱顯示板(AC)
采用進口稀土材料高溫磁體以及雙色陶瓷片,高溫使用不退磁不退色不變形,耐腐蝕耐老化,美觀鮮明。
● 磁敏雙色LED顯示板(AE)
采用紅綠雙色LED發光器件替代紅白翻柱, 顯示亮度高,可視距離遠,標尺清晰,顯示角度大,更便于夜間觀測;
◇下限報警磁性浮子液位計適用對象
UHZ系列磁翻柱液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯(F46、F4、PTFE)、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇,以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。
◇附加功能選擇項
為滿足不同場合和環境的需要可附加如下選項:
1.各型號均可選配無源自保持ON/OFF報警開關,實現高低液位自動控制或報警;
2.各型號均可選配4-20mA液位傳感器,實現遠距離集中測量與控制。
3.液位計底部排污閥,方便使用中排污。
可選項:
L |
排污閥 |
J1 |
蒸汽加熱夾套 |
口 |
液位開關 |
J2 |
循環水加熱夾套 |
R |
4~20mA二線制變送器 |
J3 |
真空夾套 |
D |
隔爆型:dIIBT4 |
J4 |
電伴熱裝置 |
E |
本安型:ibIICT4 |
F |
配隔離安全柵 |

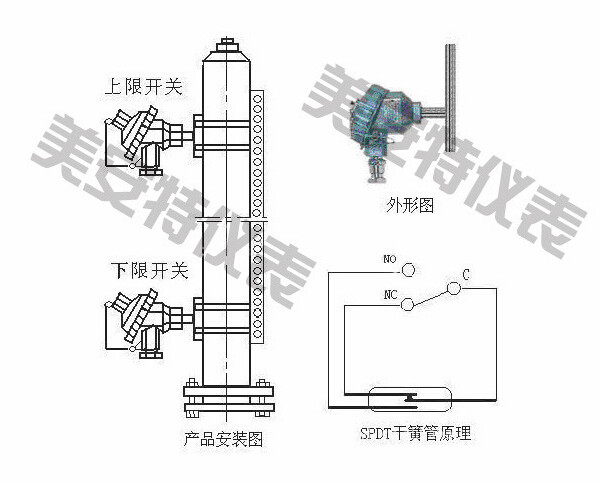

(安裝示意圖)
下限報警磁性浮子液位計選型表:
MAT-UHZ |
磁浮子翻板式液位計 |
|||||||
代 號 |
顯示方式 |
|||||||
1 |
就地翻板顯示 |
|||||||
3 |
就地翻板顯示 4~20mA遠傳 |
|||||||
代號 |
安裝方式 |
|||||||
無 |
側裝式 |
|||||||
D |
頂裝式 |
|||||||
代號 |
液位計類型 |
|||||||
無 |
基型 |
|||||||
W |
保溫型 |
|||||||
J |
防腐型 |
|||||||
S |
防霜型 |
|||||||
Z |
保溫防腐型 |
|||||||
Y |
頂裝防腐型 |
|||||||
代號 |
報警控制 |
|||||||
0 |
無報警 |
|||||||
1 |
帶上限報警 |
|||||||
2 |
帶下限報警 |
|||||||
3 |
帶上下限報警 |
|||||||
代號 |
浮子材質 |
代號 |
本體材質 |
|||||
P |
不銹鋼 |
P |
不銹鋼 |
|||||
L |
防銹鋁 |
L |
防銹鋁 |
|||||
T |
鈦 |
T |
鈦 |
|||||
S |
PVC塑料 |
S |
PVC塑料 |
|||||
F |
氟塑包裹 |
F |
氟塑管 |
|||||
PF |
內襯四氟 |
|||||||
PP |
內襯丙烯 |
|||||||
PE |
內襯乙烯 |
|||||||
代 號 |
待標明的數據 |
|||||||
B1 |
標注法蘭標準、通徑、壓力等級 |
|||||||
B2 |
標注實際操作溫度 |
|||||||
B3 |
標注實際操作壓力 |
|||||||
B4 |
標注測量介質的密度 |
|||||||
B5 |
標注訂貨長度,或提供法蘭間距 |
