[圖文]智能電容差壓變送器原理圖以及如何連接手操器

作時間:2012-02-06 09:03:07  來源:  作者:

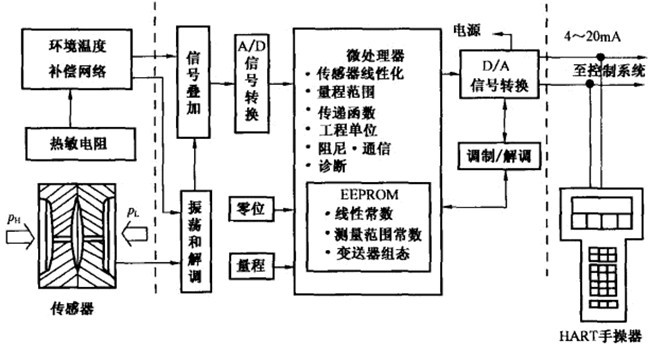

智能電容差壓變送器原理的示意圖hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

    被測介質壓力差經過電容傳感器轉換為與之成正比的差動電容旌旗燈號。傳感器內的熱敏電阻還還感觸被測介質的溫度,由環境溫度補償網絡轉換為補償電壓信號。上述電容和溫度信號送人電路板以后,先通過A/D轉換器轉換為數字信號,然后再通過微處理器進行數據的處理(線性化、量程轉換、溫度補償、通信)。線路板的輸出部分將數字信號轉換成4一20mADC電流信號,并與手持通信器進行通信。hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
    電路板內部的EEPROM存儲器中存有變送器的組態數據,當遇到意外停電時,其中數據仍然保存,因此恢復供電以后,變送器能立即工作。1511智能型差壓變送器的數字通信格式符合HART協議,它能在不影響回路完整性的情況下,同時實現通信和輸出。1511智能型差壓變送器可以用375型HART手操器與變送器通信。375型手持通信器實際上是一臺具有HART通信協議的調制解調器,其上帶有鍵盤和液晶顯示器。需要時可以將手持通信器掛接到變送器信號回路上,與變送器進行數據交換。它既可以接在現場變送器的信號端子上,進行就地設定或檢測,也可以在遠離現場的控制室中,通過掛接在某個變送器的信號線上來作遠程設定或檢測。其連接形式如圖3一37所示。手持通信器可以完成如下功能:hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計

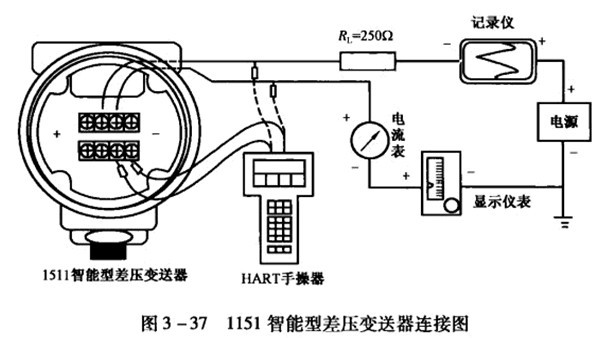

差壓變送器與HART手操器連接圖hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
    (1)測量范圍的變更。變送器應用于不同的場合時,測m范圍要做相應調整,這可由375型手持通信器直接完成。hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
    (2)變進器的校準,包括零點和量程的校準。hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
    (3)自診斷。1511智能型差壓變送器可以進行連續自診斷。當出現問題時,變送器將激活用戶選定的模擬輸出報替;用手持通信器詢問變送器,以確定問題所在;最后由變送器向手持通信器輸出特定的信息,以識別問題,從而可以快速地進行維修。hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
    智能型差壓變送器測童精度高、功能強大、性能穩定,當與手持通信器結合使用時,可以對遠離生產現場,尤其是危險或不易到達場所的變送器進行運行和調整,給用戶帶來了極大的方便。hrE磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計
