我們都知道磁翻板液位計是非常適用測量儲罐液位的，但是存在盲區這一點，是不可否認的。那么磁翻板液位計為何存在盲區，磁翻板液位計盲區影響液位測量嗎？

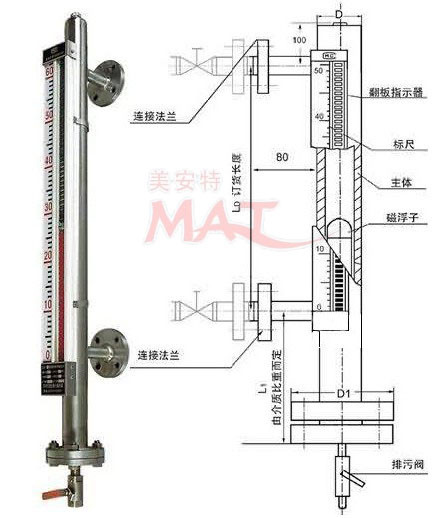

首先我們來看下磁翻板液位計的結構，由翻板指示器、標尺、主體管道、磁性浮子、連接法蘭、排污閥組成，如圖下所示
由上圖可知，磁翻板液位計的量程是兩個法蘭中心之間的距離，而上法蘭到罐頂，與下法蘭到罐低 就是所謂的盲區，但是如果知道這段距離的話就不存在盲區了。設計罐體的時候計算出來就可以了。這樣的安裝結構是由于磁翻板液位計的工作原理而導致的。首先浮子本身是必須有長度的，即使再短也有長度，那么當液位為零或者接近零的時候，為了達到精確測量的效果，那么浮子肯定是以零液位起始上浮測量，所以盲區必須考慮到零液位以下浮子的長度。
那么當滿液位的時候，也是一樣的道理，浮子的底端肯定是在滿液位之上的。這就解釋了為什么磁翻板液位計存在盲區，而這些盲區距離都是固定的，而且再下面兩種情況下，有所不同計算液位：
1、罐體的底端下面空間足以滿足盲區部分的距離，那么這時候磁翻板液位計兩法蘭中心之間的距離就是滿液位距離，不用考慮盲區。
2、如果罐體的底端下面空間足以滿足盲區部分的距離，在設計選型的時候，法蘭安裝的時候肯定是在罐體底端與頂端之間，這時候計算液位的時候就要考慮盲區。
以上兩種情況適應側裝磁翻板液位計，如果采用頂裝磁翻板液位計，那么就不存在盲區問題了。
