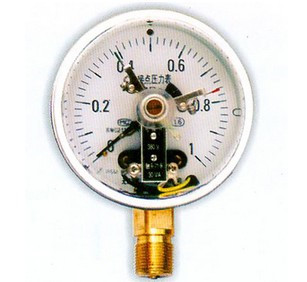

電接點壓力表實際上是壓力表操縱的電路開關,僅僅是普通壓力表上多了一個電接點信號的裝置。電接點壓力表適用于測量無爆炸危險的流體介質的壓力。通常,電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用,即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。
電接點壓力表的結構原理電接點壓力表由測量系統、指示裝置、電接裝置或磁助電接點裝置、外殼、調整裝置和接線盒等組成。電接點壓力表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下,迫使彈簧管末端產生相應的彈性變形位移,借助拉桿經齒輪傳動機構的傳動并予放大,由固定于齒輪軸上的指示指針(連同觸頭)逐將被測值在度盤上指示出來。與此同時,當電接點壓力表與設定指針上的觸頭(上限或下限)相接觸(動斷或動合)的瞬時,控制系統的電路得以斷開或接通,以達到自動控制和發信的目的。
電接點壓力表對壓力部分的檢定與檢定普通壓力表相同,只是壓力部分檢定合格后,尚需增加對電接點信號裝置的檢定而已。
電接點壓力表檢定的步驟將壓力表裝在校驗器上,用撥針器分別將兩信號接觸指針撥到上限及下限以外,然后進行檢定。示值檢定合格后,將上限和下限的信號接觸指針分別定于三個以上不同的檢定點上,緩慢地增加或降低壓力,尸直到發出信號的瞬時為止。這時標準壓力表的讀數與信號指針示值間的偏差,不得超過允許基本誤差的絕對值,有兩種情況一、電接點過早或過晚發生信號;二、電接點裝置不發生信號。
電接點過早或過晚發生信號是觸點位置不正或觸點金屬桿松動.觸點位置不正,將觸點校正垂直到恰當發蟲信號為止。觸點金屬桿松動,應設法固牢,較輕微者,采用適當放大游絲,增加游絲的反力矩,也有效果。
電接點裝置不發生信號原因有:觸點太臟接觸不良,信號裝置絕緣層受潮,電路不通等.觸點太臟,用砂紙打磨除去污物,絕緣層受潮,用熱風吹于,電路不通,應查找斷路并予以修理。
