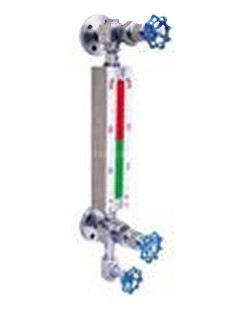

UGS系列彩色石英管液位計結構原理:UGS系列彩色石英管液位計它是利用自然光在液體中折、反射原理。借助于紅、綠色片,在測量時,使液相顯示綠色,氣相顯示為紅色。由于液氣相顯示反差大,指示鮮明清晰,所以對遠距離操作和夜巡視更為有利。是采用國內外最新技術研制而成。
廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上,如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量,可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的,石英管中的小浮子懸浮于兩種介質的分界部分,由于浮子呈黑色,上下部分液體顏色有異,所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外最理想的直讀式液位計。
UGS系列彩色石英管液位計特點:①液、氣相顯示清晰、無盲區、密封性能好 ②耐高溫耐高壓 ③防粘稠、重量輕、奉命長、無泄漏 ④結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
UGS系列彩色石英管液位計使用說明:①使用時,應先緩慢打開閥門進液,然后特玻璃管預熱20~30分鐘,有一定溫度后,方能全部打開兩端閥門進水或其它介質。②在使用過程中要求經常排污,避免污蝕阻塞通道,出現假水位現象。 ③當石英管因意外損壞時,借助于儀表上下手柄將上下旋塞的塞子轉90°,可阻止容器內的介質繼續外流,此時,可更換損壞件 ④包裝后的水位計可用常規的運輸工具運輸,但應避免劇烈振動和雨雪直接侵蝕。 ⑤應放在溫度0~40℃,相對濕度不大于80%的干燥通風室內,室外空氣不應含腐蝕儀表的介質。 ⑥必須垂直安裝,其垂直偏差度應小于3°。 ⑦與容器之間應裝有截止閥,以便清洗和檢修時與介質隔離。 ⑧根據介質情況,應定期對本體管進行清洗,清除管內的雜物。
