磁翻板液位計用來直接指示密封容器中的液位高度,具有結構簡單,直觀可靠,經久耐用等優點,該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。

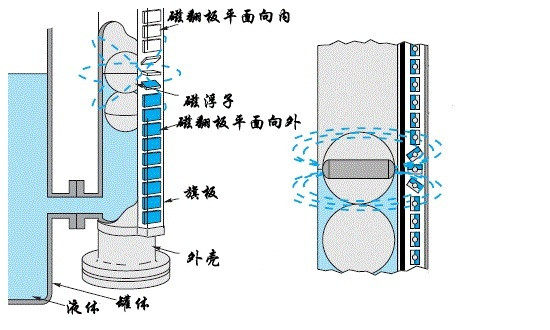

磁翻板液位計是通過磁耦合及浮力原理的液位測量儀表,正常工作的關鍵性部件是內腔管內的磁性浮子,磁浮子是具有一定的磁性,能夠在適當的測量液體介質中始終能夠處于漂浮狀態的浮球,磁翻板能根據液位高低的變化而變化,通過在磁力作用下影響面板上的高等高度的磁性翻板或是翻柱,及時顯示測量容器內的液位高度。

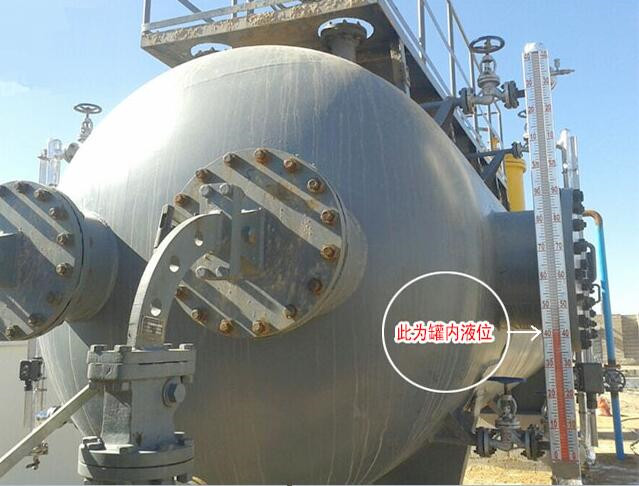

磁翻板液位計安裝在桶槽外側或上面,用以指示和控制桶槽內的液位高度的一種控制儀表,指示器由磁性色片組成,當本體管內的磁性浮球隨液位上升時色片翻轉,即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器,輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合,可就地顯示和遠程控制。

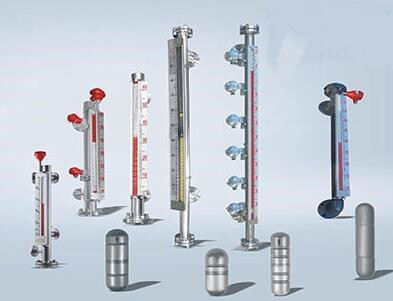

磁翻板液位計浮子分為很多種材質:如PP材質、UPVC材質、304不銹鋼、316L不銹鋼、1Cr18Ni9Ti、304襯四氟、鈦合金等,每種材質可對應不同的應用場合。磁翻板液位計可以在高溫高壓的情況下測量液位,這樣耐高溫耐高壓除了要求主體鋼管、面板以及法蘭之外,還有一個就是要求浮子也要耐高溫耐高壓,也就是液位計浮子的厚度以及材料都不一樣。
由此,我們可以知道,液位計中浮子在單獨訂購的時候需要提供:介質密度、腐蝕性程度、介質溫度、壓力。對于磁翻板液位計浮子的選擇要根據我們測量的具體的要求作出不同的選擇。磁性浮子和液位計一樣,也是需要接觸液體的,由于在工業生產現場所要測量的液體介質種類很多,要使得磁浮子能夠正第工作,我們需要根指不同的介質液體來使用不同的材質。
磁翻板液位計,通常采用不銹鋼304材質的較多,但是想要耐腐蝕性更好一點的則有316L不銹鋼,而PP材質和四氟材質一般都用于中型防腐和強勁防腐類型的介質。具體地情況,用戶可以在選型時,通過與儀表的生產商進行溝通,以選擇最為合適的材質類型。
下面將幾種不同材質及不同特性浮子適應性簡單說明:
304材質:耐高壓,高溫普通的弱性腐蝕性液體
316L材質:添加Mo(2-3%)優秀的耐腐蝕性、耐高溫、抗蠕變性能優秀。耐腐蝕性能優于304不銹鋼,在漿和造紙的生產過程中具有良好的耐腐蝕的性能。而且316L不銹鋼還耐海洋和侵蝕性工業大氣的侵蝕。
PP材質:適合于普通常溫常壓,除濃硫酸、濃硝酸之外的酸堿溶液都有很好的適應性。
鈦合金材質:鈦在硝酸中有十分優良的耐腐蝕性,乙二酸、丁酸、乳酸、順丁烯二酸、羥基丁二酸(笨果酸)丹寧酸和酒石酸等有機酸中、鈦的耐腐蝕性很強。動、靜海水和海洋大氣中都完全耐蝕
四氟材質:適用于幾乎所有的酸堿鹽溶液,在需要耐高溫。各種要求嚴禁的工業生產場合
塑料浮子:常壓常溫的普通水性溶液和沒有腐蝕性的化學溶劑。
磁性浮子液位計適用于開放或壓力容器內的液體測量,是一款使用較為廣泛的液位高度測量儀表。正確的保養維護才能不縮短磁翻板液位計的使用壽命,沒有正確的保養知識,會導致儀表的壽命嚴重縮短。
由于磁翻板液位計是一種結構較為簡單的儀表,保養維護十分方便,也很少需要維護,只要在安裝正確的前提下,一般是不會出現什么問題的。以下即為液位計的一些安裝要求:
1、液位計安裝必須垂直,以保證浮球組件在主體管內能上下運動自如。
2、最好在容器與液位計之間裝截止閥,以便清洗和檢修液位計時切斷物料。
3、液位計主體管周圍不容許有導磁體靠近,否則直接影響液位計正常工作。
4、液位計安裝完畢后,需要磁鋼進行校正,對翻柱導引一次零位以下顯示紅色,零位以上顯示白色。
5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質呆著浮球組件急速上升,而造成翻柱翻轉失靈和亂翻。(若發生此現象待液面平穩后可用磁鋼重新校正)
6、因運輸過程中為了不讓浮子組件損壞,出廠前將浮子取出液位計測量管外。待液位計安裝完畢,打開底部排污法蘭,再將浮子重新裝入管內,注意浮子重的一頭朝上,不能倒裝。
隨著工業的迅猛發展,液位測量的儀表需求量也越來越大,不單單要求測量精準還需使用壽命長。那么用戶們在根據合適作業環境的磁翻板液位計中還需要注意了液位計的安裝及日常維護,相信可以大大提高磁翻板液位計的作業效率,加上根據介質的性質選擇正確的材質,正常的工業生產中是不會出現什么問題的。
