壓力變送器是工業應用中最多的一種傳感器,廣泛應用于化工工業領域環境、石油、冶金、電力、食品、造紙、醫藥、機械制造、水利水電、生產自控等行業,壓力變送器的設計與制造已經形成了一定的行業標準。

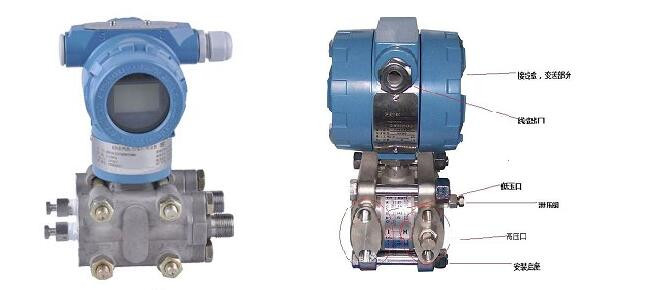

壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力,然后將壓力信號轉變成4~20mADC信號輸出。是指以輸出為標準信號的壓力傳感器,是一種接受壓力變量按比例轉換為標準輸出信號的儀表。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號(如4~20mADC等),以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點,能在各種正負壓力測量中得到廣泛應用。
壓力變送器產品優點:
1、壓力變送器具有工作可靠、性能穩定等特點;
2、專用V/I集成電路,外圍器件少,可靠性高,維護簡單、輕松,體積小、重量輕,安裝調試極為方便;
3、鋁合金壓鑄外殼,三端隔離,靜電噴塑保護層,堅固耐用;
4、4-20mADC二線制信號傳送,抗干擾能力強,傳輸距離遠;
5、LED、LCD、指針三種指示表頭,現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質;
6、高準確度,高穩定性。除進口原裝傳感器已用激光修正外,對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細補償。
7、使用被測介質廣泛,可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物,具有一定的防腐能力;
8、高準確度、高穩定性、選用進口原裝傳感器,線性好,溫度穩定性高;
9、體積小、重量輕、安裝、調試、使用方便;
10、不銹鋼全封閉外殼,防水好;
11、壓力傳感器直接感測被測液位壓力,不受介質起泡、沉積的影響。
壓力變送器用戶在運用過程中往往會出現一些常見故障,那么如何在不影響生產的情況下快速解決故障問題?
壓力上去變送器輸出上不去:此種情況,應先檢查壓力接口是否漏氣或者被堵住,如正常。需檢查接線方式,如接線正確無誤。接下來檢查電源,如電源正常。請查看傳感器零位是否有輸出,或者進行簡單加壓看輸出是否有變化。有變化證明傳感器沒有損壞,如果無變化傳感器確認損壞。出現這種情況的其他原因還可能是儀表?yè)p壞(如PLC量程設置問題等等)。
加壓變送器輸出不變化,再加壓變送器輸出突然變化,泄壓變送器零位回不去。產生此現象的原因有可能是壓力傳感器密封圈引起。一般是因?yàn)槊芊馊σ?guī)格原因(太軟或太厚),傳感器擰緊時,密封圈被壓縮到傳感器引壓口里面堵塞傳感器,加壓時壓力介質進不去,但是壓力是很大時突然沖開密封圈,壓力傳感器受到壓力而變化,而壓力再次降低時,密封圈又回位堵住引壓口,殘存的壓力釋放不出,因此傳感器零位又下不來。排除此原因的最佳方法是將傳感器卸下,直接察看零位是否正常,如果正常更換合適的密封圈再試。
壓力變送器輸出信號不穩,故障原因如下:
1、因安裝位置有振動致使傳感器振動厲害
2、儀表或壓力傳感器抗干擾能力不強
3、壓力源本身是一個不穩定的壓力
4、傳感器接線不牢
5、傳感器故障
變送器接電無輸出,故障原因如下:
1、接錯線(需同時檢查二次儀表和傳感器)
2、電源無輸出或電源不匹配
3、導線本身的斷路或短路
4、儀表?yè)p壞或儀表不匹配
傳感器損壞:變送器與指針式壓力表對照偏差大,首先出現偏差是正常的現象,其次確認正常的偏差范圍,確認正常誤差范圍的方法:計算出壓力表的誤差值例如:壓力表量程為30bar,精度1.5%,最小刻度為0.2bar正常的誤差為:30bar*1.5%+0.2*0.5(視覺誤差)=0.55bar
以上是壓力變送器介紹和應用中常見的故障問題及解決方法,目前,壓力變送器被廣泛應用,幾乎滲透到了各個行業,越來越多的與其它測量用變送器集成以形成測量和控制系統,在過程控制和工廠自動化中可提高操作速度和效率。市場對壓力變送器的需求越來越大,因?yàn)榭梢怨ぷ髟跇O端惡劣的環境下,而且只需要很少的保養和維護,對周圍的環境影響也很小。
