磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制,全過程測量無盲區,顯示清晰、讀數直觀、測量范圍大。且不受高度限制,安裝可側裝和頂裝,在高溫高壓下工作不易破損,杜絕了因測量管的破碎對生產的影響和操作人員的人生傷害,該儀表已成為液體罐區的測量首選儀表。
磁翻板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測,可直接用來觀察各種容器內介質的液位高度。
磁翻板液位計根據浮力原理和磁性耦合作用研制而成。是大量的儲罐工區被投入使用的液位計測量?jī)x表之一,當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。

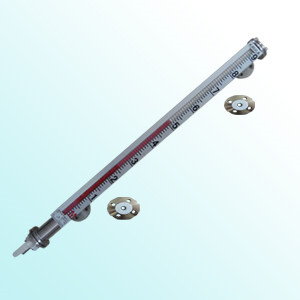

磁翻板液位計主要結構:由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件,具有優秀的可靠性和抗腐蝕性。

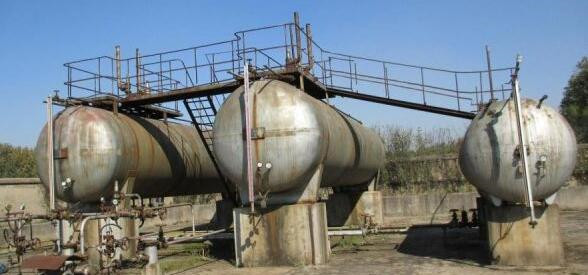

磁翻板液位計分頂裝和測裝,在工業應用中現場肯定會有各種儲罐,如臥式罐、地下罐及高長度罐體等等,由于頂裝式的安裝方式缺少支撐,由此最高建議不要超過5米。而測裝式的測量范圍可隨意選擇,一般10米的罐體基本都沒有問題。用戶在選型時要根據生產現場的要求和罐體的具體狀況選擇合適的安裝方式,頂裝式磁翻板液位計可根據實際情況選配更大規格的連接法蘭,在安裝高度較高達到5米以上時,建議在兩邊增加固定拉索,保證儀表在較惡劣的測量環境中,如現場震動較大或遭遇碰撞的情況下不受到損壞。
下面來說說磁翻板液位計液位在高液位罐體測量中安裝有哪些注意的事項,高度與技術影響?
測量10米高液位計儲罐的時候,如果直接選擇做10米長的磁翻板液位計產品會很笨拙且運輸不便,建議合理采取分段處理,這樣就不會有技術性誤差如盲區影響。
磁翻板液位計的優勢就是可分體安裝,這樣既可方便運輸,費用也會大大降低,用戶只需要在收到貨物后按廠家的說明方式把法蘭對接好,至于防腐是否滲漏方面我們也已經考慮到了,具體問題分析,磁翻板液位計配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。
一般用戶訂購10米或10米以上的磁翻板液位計測量?jī)x表采用側裝式,建議最好在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。在裝置時,一定要堅持筆直狀況,磁翻板液位計與容器引管間應加裝有球閥,以便于液位計的維修和拆開清洗。測裝式內村型磁翻板液位計(PP)適用于鹽酸、稀硫酸等無機類腐蝕性液體的丈量。
側裝式內襯型磁翻板液位計(PTFE)適用于腐蝕性介質且工作溫度又較高的液位計丈量,選用領先的不銹鋼內襯聚四氟乙烯拉伸翻邊新技術,布局牢靠,運用壽命長。是氫氟酸等強腐蝕性介質液位丈量的最佳挑選。運用前應先用校對磁鋼將零位以下的小球置成赤色,其它球置成白色。
磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性的液位就地條件下安全可靠地測量液位,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。
