磁浮子液位計產品自身優點:顯示直觀醒目、不需電源、安裝便捷、測量精準可靠、維護量小,取代了玻璃管液位計的不耐高壓,運輸易破損破裂的缺點被工業環境中儲罐的液位測量喜愛。

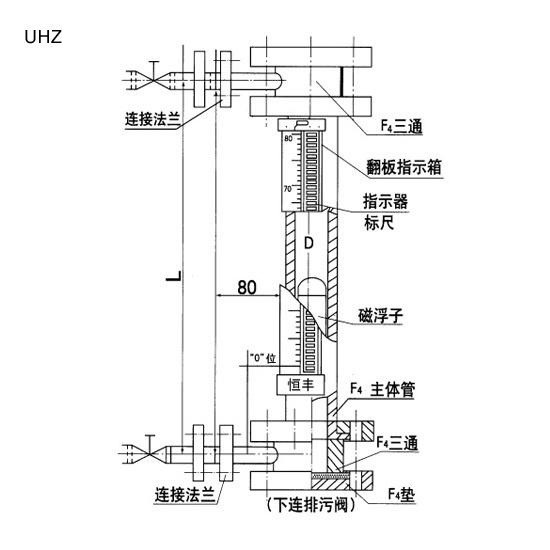

磁浮子液位計是以磁性浮子為感應元件,并通過磁性浮子與顯示色條中磁性體的耦合作用,反映被測液位或界面的測量?jī)x表。
磁浮子液位計和被測容器形成連通器,保證被測量容器與測量管體間的液位相等。當液位計測量管中的浮子隨被測液位變化時,浮子中的磁性體與顯示條上顯示色標中的磁性體作用,使其翻轉,紅色表示有液,白色表示無液,以達到就地準確顯示液位的目的。

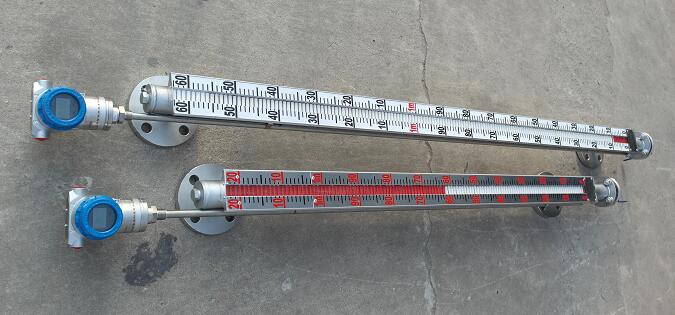

用戶還可根據工程需要,配合磁控液位計使用,可就地?cái)?shù)字顯示,或輸出4~20mA的標準遠傳電信號,以配合記錄儀表,或工業過程控制的需要。也可以配合磁性控制開關或接近開關使用,對液位監控報警或?qū)M(jìn)液出液設備進行控制。
那么安裝調試之后,磁浮子液位計帶遠傳是如何現場校準?
磁浮子液位計遠傳變送器電路板內設有零點、滿度調整旋鈕,因?yàn)殚L(zhǎng)期使用會出現零飄的現象而使零點不漂移,此時要進行調整。
遠傳變送器的零點、滿度校準方法很簡單,可在不拆卸儀表的情況下在線校準。
1.校準之前首先讓磁浮子處于液位最低處。
2.外裝式磁浮子液位計只要切出前方手閥、排污泄壓后即可實現,內裝式磁浮子液位計可以使用人工調整傳導桿到最低處的方法來實現,也可在工藝液位為零是進行。

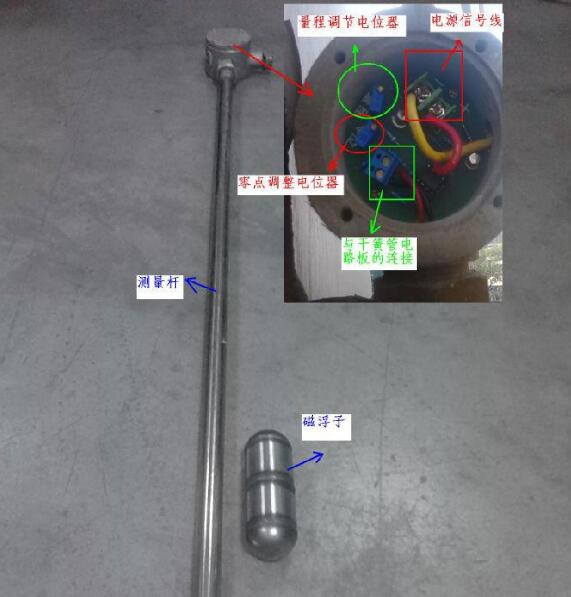

磁浮子遠傳變送器電路板校準旋鈕如圖所示:
零點校準:確認浮子處于最低時,調整變送器的零點旋鈕,使其輸出電流為4mA。
量程校準:用一個磁鐵放置于液位計的最高液位處,調整變送器的旋鈕,使其輸出電流為20nA。
零點、滿度確認調整:拿掉磁鐵看變送器的輸出是否為4mA,若不是在調整,然后在放置磁鐵在最高處觀察變送器的輸出為20mA,直到準確為止。
線性度及中間壞點檢測:用磁鐵貼著測量桿緩慢的沿著磁浮子的測量筒從下向上滑動,觀察變送器輸出的電流變化是否均勻,有無跳變現象。如有電流突變,在此處做好標記,上下測試幾次確認,然后拆卸測量桿的電路板查看此處的干簧管是否損壞,并處理。
維護改進:外裝式磁浮子液位計在實際清污中,對于現場安裝環境惡劣險峻不易拆卸的情況下,進行維護改進。利用測量筒上部的排氣絲堵,引進蒸汽和清水管線,可以在不拆卸磁浮子的情況下進行一定程度的除污清洗。
操作方法:關閉磁浮子液位計前方的上下手閥,開啟排污閥,開啟清水\蒸汽注入閥,讓較高壓力的清水或蒸汽沖洗測量筒內部的磁浮子,多沖洗幾遍即可清洗干凈。然后在把磁浮子液位計復原。
缺點:高溫高壓蒸汽對于磁浮子的磁性有消磁影響,會加速磁浮子的磁性消減,清洗時應盡量減小蒸汽吹掃時間。
以上是磁浮子液位計帶遠傳裝置如何校準調試方法,可根據上面的說明對液位計進行測量檢測,同時也需要定期對儀表進行維護保養,可讓設備使用率更久,達到測量精準度高,提高作業效率。磁浮子液位計應用于石油、化工、電站、制藥、冶金、船舶工業、污水處理等行業中罐槽箱等容器的液位檢測。
