磁性液位計在吸收了國內外同類產品優點的基礎上,通過國內實際應用情況,研制并開發改進成功后的新一代液位測量?jī)x表。以原化工部頒布的磁性液位計標準HG/T21584-95為基準而組織生產的產品,用于各類材質制作的設備內液體介質的液位(界位)的檢測,廣泛應用于電力、石化、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量和控制。
磁性浮子式液面計安裝于桶槽外側延伸管上,桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出,或裝置液位傳送器做遠距離液位信號傳送及液位控制。

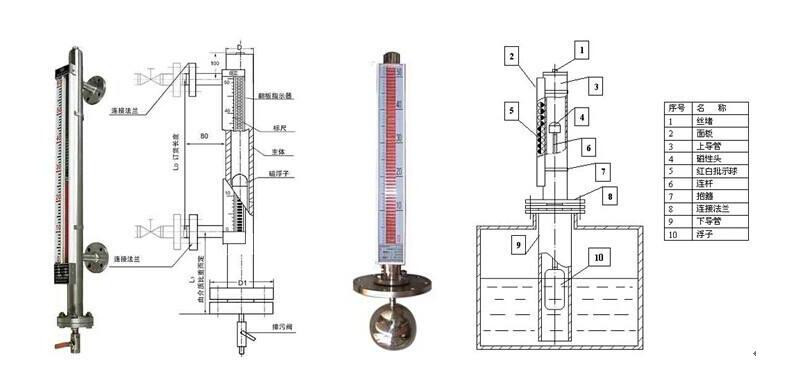

該液位計是具有可靠的安全性儀表,液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180°。液位上升,翻柱由白色轉為紅色;液位下降,翻柱轉為白色,指示器紅、白界位處為容器內介質液位的實際高度,從而實現液位指示。
液位計的檢測部分與顯示部分完全隔離,所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質液位的測量,具有磁性藕合隔離器密閉結構,尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位計具有就地顯示的直讀式特性,不需多組液位計組合。其獨到的優越性,比傳統的玻璃管、板式液位計具有更高的可靠性、安全性。有著單體進行全量程測量。設備少開孔,顯示清晰,標志醒目,讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質帶著浮球組件急速上升,而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
該系列液位計配上液位控制、報警開關,可實現液位的控制、報警和連鎖,配上內置式一體化液位變送器,可將液位(界位)信號轉換成二進制4~30mADC標準信號,實現液位遠距離檢測和控制。
適用于介質:水、輕柴油、甲醇、液堿、酒精、98%濃等本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。
1.測量范圍:0~300mm-15000mm
2.測量精度:±10mm(翻柱直徑10mm)
3.工作壓力:-0.1MPa~1.6MPa
4.工作溫度:0~100℃
5.介質密度:≥0.6g/cm3
6.介質粘度:≤0.02Pa.S(正常工作溫度下)
7.介質密度差:≥0.15g/cm3
8.連接法蘭標準:HG20592~20635-97,若用戶采用其他標準(如GB、JB、JIS、ANSI等)請訂貨時注明
9.連接法蘭規格:DN20,25;PN0.6、1.0、1.6、2.510.接液材質:不銹鋼304(316L可選)低密度型磁性液位計為伴熱系統,適用于防凍、保溫及加熱場合液位的測量,夾套型式有蒸汽夾套、水循環夾套、真空夾套、電夾套等等。
根據現場要求實現防爆型電伴熱系統,但是磁翻板液位計在安裝的過程中必須嚴格按照磁翻板液位計說明書執行,以免造成日后的麻煩,想要延長設備的使用期限,也要求我們定期要對設備進行檢修,才能及時排出故障和問題。安裝磁翻板液位計時,應始終保持設備處于垂直狀態,使用設備時,需要保證工作場地不能出現含有導磁性的物質,否則可能會導致測量工作出現誤差。
根據現場工況,可以在磁翻板液位計和容器之間安裝開關閥,以便日常對磁翻板液位計的清潔維護,安裝浮子時要謹記將帶有磁性的那一端朝上,如果錯誤的倒置的話會測量不準確。磁翻板液位計開始工作時,應讓液態介質平緩而慢速流入。
磁性液位計應用非常廣泛,相對于精密儀器來說,結構相對比較簡單,使用就更加方便,測量數值相對較準確的。江蘇美安特自動化儀表有限公司生產專注于新型儀表,專業生產各類液位計,制造業的領跑者。
