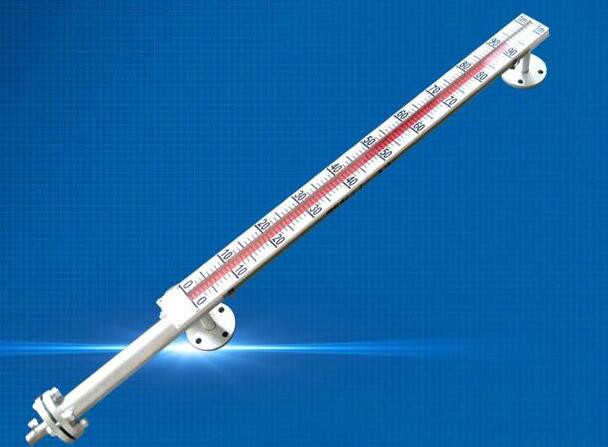

磁翻板液位計是具有耐高溫高壓及防腐環境工作測量的液位計。它可以根據不同的測量環境，生產出適應各種環境以及各種材料的液位計。下面解析磁翻板液位計最全面的基礎知識。
如何正確使用側裝式磁翻板液位計
磁翻板液位計在測量使用過程中可達到精準的測量結果，所以得到用戶們的廣泛使用，并且磁翻板液位計的種類居多。
下面我們來對側裝式磁翻板液位計的使用，簡單的來分析以下幾個要點：
1、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
2、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。
3、側裝式磁翻板液位計與被測容器的上下分液管間各裝一只截止閥門以便打開或總裝淮液位計，另一方面為維修液位帶來方便。在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
4、側裝式磁翻板液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的詳細參數。
5、側裝式磁翻板液位計對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計(因?yàn)檫@些雜質會對浮子組件造成卡阻)
無論是什么樣的磁翻板液位計只要能夠?qū)W會它的正確使用方法，合理的將其應用，一定會發揮出其作用。
磁翻板液位計正確安裝方法
隨著磁翻板液位計的使用率越來越多，用戶更希望它的作業能力使用效率更長一些。所以就要求用戶們必須正確的掌握磁翻板液位計的安裝方式，具體步驟以下幾點：
1、在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計，法蘭中心線垂直度∠4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或耳朵攀)作固定支撐以增加強度。
3、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計(因?yàn)檫@些雜質會對浮子組件造成卡阻)
6、外形結構圖中的“L1”為側裝式液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的參數做參考。
磁翻板液位計安裝使用和維護重要步驟：
1、磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如。
2、最好在容器與液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。
3、液位計主體管周圍不容許有導磁體靠近，否則直接影響液位計正常工作。
4、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱翻黑心失靈或亂翻(若出現此現象待興衰液面平穩后可用磁鋼重新校正)
6、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
7、根據介質情況，可定期打開排污法蘭清洗主體管內沉淀物質。
有了以上安裝步驟和技術知識概況，可以讓用戶正確安裝磁翻板液位計延長壽命，提高測量精度！
磁翻板液位計的維護和保養
隨著磁翻板液位計的應用范圍越來越廣泛，我們要做好維護和保養，來延長磁翻板液位計的壽命。
具體步驟如下：
1.磁翻板液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2.如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3.磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4.介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5.使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6.打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
7.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；
8.應根據介質情況，不定期清洗主導管清除雜質；
9.對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11.當配有遠傳配套儀表時需做到如下幾條：
1）應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
2）遠傳配套儀表上感應面應面向和緊貼主導管；
3）遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
4）遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
5）接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
以上就是使用磁翻板液位計過程中所有知識點，希望通過分析的幾點對用戶在日常使用中保養和維護時，按照上面的方式來操作。往往這些小的細節問題，就是延長磁翻板液位計使用壽命的關鍵。
