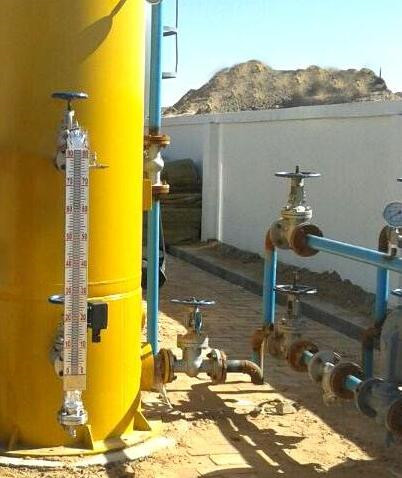

磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。磁翻板液位計相比較其它儀表類型來說其測量方法比較簡單易懂,產品根據浮力原理和磁性耦合作用研制而成進行工作的,它無須借助其他方式就可以直觀地反映槽罐內液位狀態,其測量直觀的優點非常突出。
磁翻板液位計工作原理當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。通過內置干簧管觸點的開閉,實現電流或電壓信號的傳送。磁翻板液位計在出廠時一般會通過模擬方法進行調校,確保供貨時與實際介質相匹配。
通過用戶們選配合適自己作業的類型儀表及技術,可以使其測量在實際生產中得到更廣泛的應用,美安特儀表的技術人員專注液位計10年,多年的經驗及用戶們的售后服務絕大部分問題是磁翻板液位計大量程如2m以上,測量準確度不精準,又受現場實際情況的限制,廠家承諾的無須維護也就無法做到,檢測的需求增加。
目前市場上出現的磁翻板液位計各類居多,今天和大家解析下在現場使用磁翻板液位計有哪些校準方法。
一、問題的提出:
按國家計量規范,2m以下液位計需通過標準水箱裝置進行檢定,超過2m的還需用模擬法進行檢定。因?yàn)槭艽罅砍檀欧逡何挥?jì)本身尺寸的限制,所以磁翻板液位計超過2m的液位計在實驗室的安裝存在問題。那么磁翻板液位計是能否實現現場校準?需解決以下幾個問題:
1.液位計測量的介質密度范圍往往較寬,一般為0.8~1.2g/cm3,密度對液位計測量誤差的影響如何進行修正;
2.現場儲罐就如同一個黑匣子,如何確定液位參照點進行校準是一個關鍵的問題;
3.磁翻板液位計儲液罐的安裝不可能是絕對豎直的,那么如何選擇測量標準器,怎么測,將會顯得非常重要。
本文以帶電遠傳信號(4~20mA)的側裝式磁翻板液位計為例探討簡單而有效的現場校準方法,以期能夠達到在現場安裝條件下測量整個系統的液位誤差及其不確定度的目的。
二、現場校準具體步驟:
(1)確定介質密度:介質密度可以用標準密度計測量,磁翻板液位計也可以根據用戶提供的具體資料,確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響,但是實際使用中液位計的零位和滿度值都可以通過電位器直接調整過來。
(2)確定參考零點:
1.用游標卡尺測量連接管路內徑D,磁翻板液位計在罐體上部確定一個標準液位的下尺點,如有條件,最好能夠打磨成凹槽以免測深尺擺動,并作記號;
2.在罐內不帶壓力的狀態下以手動方式往儲罐內注水,當水位略高于液位計進水管時停止注水,磁翻板液位計打開下連接法蘭口手動球閥E并松開罐體與被校液位計間的連接法蘭F(不取下,使水流不過沖),直到管路中無涌動流時,關閉E,取下法蘭,待罐內液體平穩時打開E,再待呈滴流狀態,穩定1min(必要時可通過排水閥門排水,提高檢測效率);
3.磁翻板液位計用測深鋼卷尺測量從測點到水面間的距離ha,實際零位空高h(yuǎn)0=ha-D/2,此狀態即液位計測量零點。
(3)各液位點的校準:
1.裝上法蘭,關閉E,繼續往罐內注水,至翻板指示需校準液位的主刻度處,待水面穩定后測量輸出電流Ii及水位空高h(yuǎn)i,實際液位為:H0=h0-hi=ha-D/2-hi;
2.繼續其他點的測量磁翻板液位計直到滿量程。
(4)液位零點和滿度的調校:在確定參考零點的同時,調整零點電位器,使得輸出電信號顯示為4mA;滿度調整在標準液位的上限值進行,調增滿量程電位器,使得輸出電信號顯示為20mA。磁翻板液位計下行程測量中若輸出存在偏差,參照此方法進行調整,F(xiàn)場校準需要重復以上步驟三個回程的測量。
磁翻板液位計現場校準所用的儀器簡單實用,可操作性強,解決了大量程液位儀表實驗室無法檢測的難題,更具有實際價值。在不可直接接觸液體介質的情況下,磁翻板液位計若罐體傾斜度微小、測點表面水平,也可用激光測距儀來代替測深鋼卷尺,盡管如此,現場檢測還具有一定的局限性,此方法不適用于帶壓容器或者易揮發介質的液位校準。
結束語:隨著國內磁翻板液位計的生產力提高,生產出的磁翻板液位計越來越高端,所測量的精度也越來越高,磁翻板液位計不僅僅利用在工業方面,在某些化學研究和生物研究方面,也非常受歡迎。在液位儀表中以成為最常用和最廣泛的測量器具,所以采購磁翻板液位計時要有所了解,掌握更多常識。根據所測量的介質以及環境的不同來選擇適應的。
