雷達液位計產品,我司已有近10年的研發生產經驗,該產品具有精度高、免維護、非接觸測量等特點,對于測量腐蝕性介質更是存在著很大的優勢。
隨著工業的發展,國家政府等各部門為節省能源,減少污染,提出了節能減排的政策。目前,雷達液位計在工業各行領域中節能得到了確定,那么雷達液位計在行業中取得了哪些節能減輕工作呢?雷達液位計是不是就是雷達波,下面將為用戶們清晰的解釋一下這兩者的關系?
雷達液位計的測量方式主要是用雷達波來測量的,雷達波的傳播速度非常的快,而且它受外界的因素影響比較小,可以在極短的時間內達到一個精確測量的效果。
雷達液位計廣泛應用于:冶金、電力、水處理、環境保護、石油化工、天然氣、水利、節能降耗、鍋爐熱網、除塵設備、礦山等行業領域的工業過程測量、控制、管理等方面的系統集成及其領域的機電一體化設備。
雷達液位計利用了電磁波地特別性能來施行料位檢驗測定,電磁波的物理特別的性質與可見光相仿,廣泛散布速度可以相當于光的速度。其頻率為300MHz-3000GHz。電磁波可以洞穿空間蒸汽、粉塵等干擾源,碰到絆腳石物還便于被反射,被勘測的媒介導電性越好或介電常數越大,回波信號地反射效果也會越好,而雷達波是一種特別方式的電磁波。
雷達波地頻率越高,所發射出的角便會越小,因?yàn)閱挝黄矫婊蛭矬w表面的大小上能量(磁通量或場強)越大,波的衰減越小,所以雷達液位計的勘測效果越好。
雷達液位計主要結構:由發射和收繳裝置、信號的處置器、接收天線、操作的面板、顯露、故障報警等這些個器件所組成。發射至反射再到收繳是雷達式料位計辦公的基本辦公原理。雷達傳感器的接收天線以波束的方式發射最小5.8GHz雷達信號。反射轉歸來的信號仍由接收天線收繳,雷達電子脈沖信號從發射到收繳后運行時間都與傳感器到媒介外表之間地距離和物位成有關比例,只有準確運用這些個辦公原理和一點操作技術,才不會導致辦公上的差錯,達到最后的勘測最后結果。
例:h=H–vt/2
式中h為液位;H為槽高;V為雷達波速度;T為雷達波發射到收繳的間隔時間。

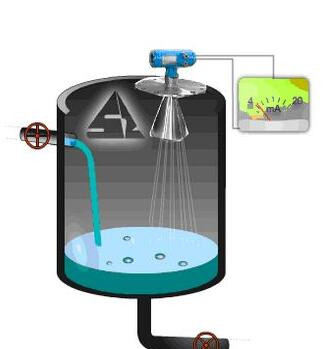

雷達液位計發射能量很低的極短的微波電子脈沖經過接收天線系統發射并收繳。雷達波以光速運行。運行時間可以通電流通過子器件被改換成物位信號。一種特別的時間延伸辦法可以保證極瞬息間內牢穩和非常準確的勘測?v然工況比較復雜的事情狀況下,存在虛假回波,用最新的微處置技術和調整軟件也可以正確的剖析出物位的回波。輸入-接收天線收繳反射的微波電子脈沖并將其傳道輸送給電子線路,微處置器對此信號施行處置,辨別出微電子脈沖在物料外表所萌生的回波。準確的回波信號辨別由智能軟件完成,精密度可達到毫米級。距離物料外表的距離D與電子脈沖的時間行程T成正比:D=C×T/2其中C為光速;因空罐的距離E已知,則物位L為:L=E-D輸出-經過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一點應用參變量來設定,應用參變量將半自動使儀表適合勘測背景。對應于4-20mA輸出。應用媒介:智能雷達液位計適合使用于對液體、漿料想到顆粒料的物位施行非接觸式蟬聯勘測,適合使用于溫度、壓力變動大;有惰性氣體及揮發存在的場合。認為合適而使用微波電子脈沖的勘測辦法,并可在工業頻率波段范圍內正常辦公。波束能量較低,可安裝于各種金屬、非金屬器皿或管道內,對人的身體及背景均無損害。
雷達液位計應用介質:
雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量,適用于溫度、壓力變化大;有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常工作。波束能量較低,可安裝于各種金屬、非金屬容器或管道內,對人體及環境均無傷害。
雷達液位計安裝說明:
推薦距離
1.墻至安裝短管的外壁:離罐壁為罐直徑1/6處,最小距離為200mm。
2.雷達液位計導波不能安裝在入料口的上方,不能安裝在中心位置
3.如果安裝在中央,會產生多重虛假回波,干擾回波會導致信號丟失。
如果不能保持儀表與罐壁的距離,罐壁上的介質會黏附造成虛假回波,在調試儀表的時候應該進行虛假回波存儲。
注意事項:
測量范圍從波束觸及罐低的那一點開始計算,但在特殊情況下,若罐底為凹型或錐形,當物位低于此點時無法進行測量。
若介質為低介電常數當其處于低液位時,罐底可見,此時為保證測量精度,建議將零點定在低高度為C的位置。
理論上測量達到天線尖端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的尖端至少100mm。
對于過溢保護,可定義一段安全距離附加在盲區上。
最小測量范圍與天線有關。
隨濃度不同,泡沫既可以吸收微波,又可以將其反射,但在一定的條件下是可以進行測量的。
雷達液位計行業節能減排的壓力較大,但是仍然要將工作開展下去,克服困難和難題,使液位計行業的節能減排工作為節能減排整體工作的開展良好的基礎。
