一、概述
巴歇爾槽(Parshall flume)又稱巴氏槽：是明渠流量測量的輔助設備。原型是文丘里水槽，后者的實驗是VM.Cone于1915年在美國的科羅拉多洲開始進行的。1922年F.L.Parshall對此進行了根本性的變革，制作了現在通用的巴歇爾槽。以后又多次重復了水力學實驗，制成了尺寸為1英寸到50英寸的各種量水槽。巴歇爾槽名字是1929年美國土木學會命名的。此后，英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗，但巴歇爾槽仍是文丘利
質量保證:簽約服務、質保2年
售后服務:快速響應，耐心指導，細心服務，真心對待

  • 產品描述

一、概述
        巴歇爾槽(Parshall flume)又稱巴氏槽：是明渠流量測量的輔助設備。原型是文丘里水槽，后者的實驗是VM.Cone于1915年在美國的科羅拉多洲開始進行的。1922年F.L.Parshall對此進行了根本性的變革，制作了現在通用的巴歇爾槽。以后又多次重復了水力學實驗，制成了尺寸為1英寸到50英寸的各種量水槽。巴歇爾槽名字是1929年美國土木學會命名的。此后，英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗，但巴歇爾槽仍是文丘利水槽中*普及的水槽。廣泛應用于水利、環保、市政工程、電力、石油、化工、醫藥、冶金、造紙、食品等多個領域。




┌───────────────────────┐
│規格(喉道m(xù)m)│流量范圍（T/h）
├───────────────────────┤
│小型1號(b=25)│0.32～20
├───────────────────────┤
│小型2號(b=51)│0.65～50 ───────────┤
│小型3號(b=76)│2.77～115
├───────────────────────┤
│小型4號(b=152)│5.40～400
├───────────────────────┤
│小型5號(b=228│9.00～903
├───────────────────────┤
│標準6號(b=250│10.08～900
├───────────────────────┤
│標準7號(b=300)│12.6～1440
├───────────────────────┤
│標準8號(b=450)│16.2～2268
├───────────────────────┤
│標準9號(b=600)│45.0～3060
├───────────────────────┤
│標準10號(b=750)│90.0～3960
├───────────────────────┤
│標準11號(b=900)│108.0～4500
├───────────────────────┤
│標準12號(b=1000)│108.0～5400
├───────────────────────┤
│標準13號(b=1200)│126.0～7200
├───────────────────────┤
│標準14號(b=150)│162.0～9000
├───────────────────────┤
│標準15號(b=1800)│288.0～10800
└───────────────────────┘
巴歇爾槽水位-流量公式
類

別		 序

號		 喉道寬度
b(m)		 流量公式
Q=Chan
(L/S)		 水位范圍
h(m)		 流量范圍
Q(L/S)		 臨界淹沒度%
*小 * *小 *

小

型		 1 0.025 60.4ha1.55 0.015 0.21 0.09 5.4 0.5
2 0.051 120.7ha1.55 0.015 0.24 0.18 13.2 0.5
3 0.076 177.1ha1.55 0.03 0.33 0.77 32.1 0.5
4 0.152 381.2ha1.54 0.03 0.45 1.50 111.0 0.6
5 0.228 535.4ha1.53 0.03 0.60 2.5 251 0.6


標

準


型		 6 0.25 561ha1.513 0.03 0.60 3.0 250 0.6
7 0.30 679ha1.521 0.03 0.75 3.5 400 0.6
8 0.45 1038ha1.537 0.03 0.75 4.5 630 0.6
9 0.60 1403ha1.548 0.05 0.75 12.5 850 0.6
10 0.75 1772ha1.557 0.06 0.75 25.0 1100 0.6
11 0.90 2147ha1.565 0.06 0.75 30.0 1250 0.6
12 1.00 2397ha1.569 0.06 0.80 30.0 1500 0.7
13 1.20 2904ha1.577 0.06 0.80 35.0 2000 0.7
14 1.50 3668ha1.586 0.06 0.80 45.0 2500 0.7
15 1.80 4440ha1.593 0.08 0.80 80.0 3000 0.7
16 2.10 5222ha1.599 0.08 0.80 95.0 3600 0.7
17 2.40 6004ha1.605 0.08 0.80 100.0 4000 0.7


大


型		 18 3.05 7463ha1.6 0.09 1.07 160.0 8280 0.8
19 3.66 8859ha1.6 0.09 1.37 190.0 14680 0.8
20 4.57 10960ha1.6 0.09 1.67 230.0 25040 0.8
21 6.10 14450ha1.6 0.09 1.83 310.0 37970 0.8
22 7.62 17940ha1.6 0.09 1.83 380.0 47160 0.8
23 9.14 21440ha1.6 0.09 1.83 460.0 56330 0.8
24 12.19 28430ha1.6 0.09 1.83 600.0 74700 0.8
25 15.24 35410ha1.6 0.09 1.83 750.0 93040 0.8
 產品說明

序 號 產品名稱 材 質 規格型號 *流量
（立方/小時）		 體積
（立方米）
1 巴歇爾槽 玻璃鋼、不銹鋼 B=25 19.44 0.04
2 巴歇爾槽 玻璃鋼、不銹鋼 B=51 47.52 0.07
3 巴歇爾槽 玻璃鋼、不銹鋼 B=76 115.56 0.17
4 巴歇爾槽 玻璃鋼、不銹鋼 B=152 399.6 0.56
5 巴歇爾槽 玻璃鋼、不銹鋼 B=228 900 0.98
6 巴歇爾槽 玻璃鋼、不銹鋼 B=250 900 2.96
7 巴歇爾槽 玻璃鋼、不銹鋼 B=300 1440 3.24
8 巴歇爾槽 玻璃鋼、不銹鋼 B=450 2268 3.96
9 巴歇爾槽 玻璃鋼、不銹鋼 B=600 3060 4.71
10 巴歇爾槽 玻璃鋼、不銹鋼 B=750 3960 5.50
11 巴歇爾槽 玻璃鋼、不銹鋼 B=900 4500 6.31
12 巴歇爾槽 玻璃鋼、不銹鋼 B=1000 5400 7.12
13 巴歇爾槽 玻璃鋼、不銹鋼 B=1200 7200 8.38
14 巴歇爾槽 玻璃鋼、不銹鋼 B=1500 9000 10.32
15 巴歇爾槽 玻璃鋼、不銹鋼 B=1800 10800 12.40

 配套明渠流量計液壓的巴歇爾槽
技術參數：
● 流道形式：根據用戶要求在所有國標堰槽中任選
● 流量范圍：10升/秒～1000升/秒任選
● 流量精度：1～5%（根據所選槽堰不同）
● 液位范圍：0～2米
● 探頭盲區： 0.3
● 液位誤差： ±1.0mm (at 25℃靜態潔凈液面 )
● 水位分辨力：1.0mm
● 人機交換：三位防水輕觸鍵(菜單,背光,停電,查時鐘......)
● 供電電源：AC220V
● 工作溫度：0~50℃，
● 顯示:
        四位LED顯示液位高度(分辨率m, cm可設置)
        四位LED顯示瞬時流量（L/s, M3/s 單位可設置）
        八位LED顯示累計流量值(0～3位小數自動)
● 輸出：4~20mA（由用戶選擇對應瞬時流量或液位值）
         0~5V（由用戶選擇對應瞬時流量或液位值）
         RS485（時間, 溫度, 液位, 瞬時流量, 累計流量）
● 傳感器引線：5米（標配）

●性能特點
巴歇爾槽流量計的特點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化小；巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的，并且?guī)缀醪槐負?dān)憂固體物的沉淀和堆積；
注意事項：
1.巴歇爾槽明渠流量計的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2.巴歇爾槽明渠流量計的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3.巴歇爾槽明渠流量計通水后，水的流態要自由流。巴歇爾槽的淹沒度,要小于規定的臨界淹沒度。
4.巴歇爾槽明渠流量計的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5.巴歇爾槽明渠流量計安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。



二、巴歇爾槽的應用
        明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

●巴歇爾槽安裝注意事項：

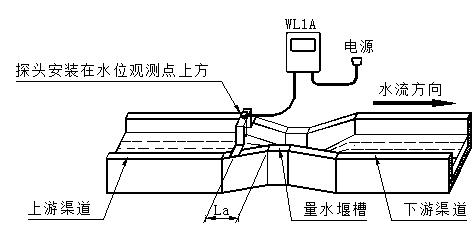

首先一步：巴歇爾槽放入明渠中，保持槽子水平，





要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

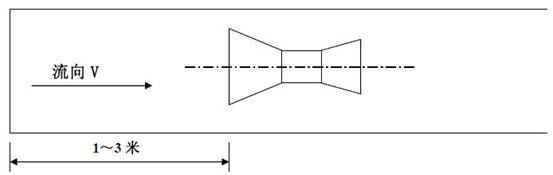

            （2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
             （3) 必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

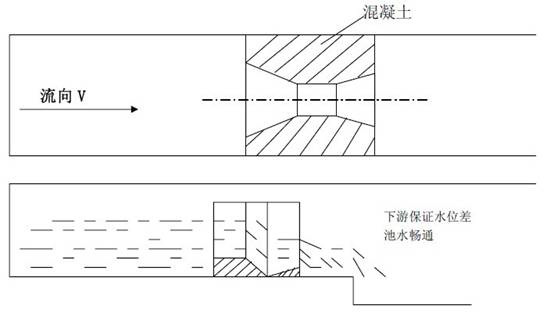

（4）巴歇爾槽安裝的幾種情況：




巴歇爾槽安裝的關鍵點：必須保證巴歇爾槽下游有水位差，排放通暢，不會積水。注：巴歇爾槽支架處為水流上游。

    材質：
常見的巴歇爾槽材質有：玻璃鋼（玻璃纖維不飽和聚酯復合材料）不銹鋼，PVC，聚丙烯。




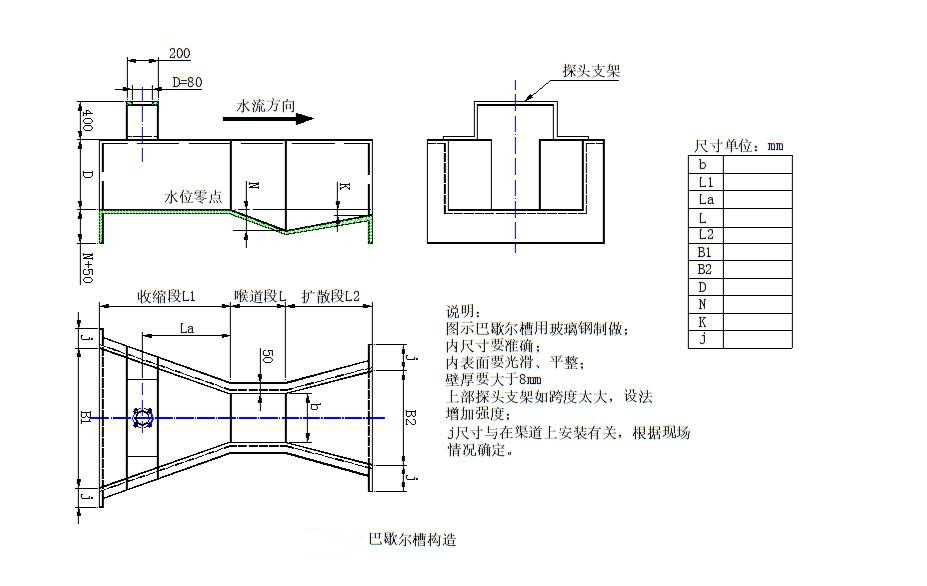

 巴歇爾槽的水位測量點在進品收縮段，從與喉道連接處向上游到收縮段的2/3處。下游水位測量點，可以用來確定淹沒度。巴歇爾內水面波動較大，為提高測量精度，應在巴歇爾槽的旁側構造構造靜水井，用連通管與槽內連通，在靜水井內測量不位。靜水井尺寸為0.3~0.5米方形為益。尺寸太大，井內水位變化滯后；太小，不利于以后清淤。井底要比槽底低0.2米左右，以防止淤積，堵塞連通管。連通管直徑為30~50毫米即可。
