    更困難和昂貴的水平應用之一是在攪拌容器中的渦旋。有很多問題，你需要問自己幾個問題：您是否將水平測量為安全回路，為溢流提供一層保護？您是否在監控庫存，因此對船舶中的質量感興趣？你處理的漩渦有多強？你能暫時停止攪拌并讓液體沉淀下來嗎？渦旋的主要困難在于沒有真正的水平。您測量的是液體的最高點，或者試圖猜測液體在不運動時的位置。對于非接觸式遠傳型磁翻柱液位計，例如遠傳型磁翻柱液位計 - 混合的湍流會產生不一致的表面和較差的反射目標。也可以形成泡沫，這對于遠傳型磁翻柱液位計來說是困難的。靜止井有時可以有效地避免滾動表面或泡沫。然而，液體穿過井底的運動引入了不準確性。例如，高速度可能使靜止?fàn)顟B(tài)表現得像皮托管，并且水平將是人為的高。遠傳型磁翻柱液位計根據液體高度及其密度測量液位。因此，密度較大的流體讀數高于低密度流體。攪拌的液體可以改變密度，并且快速移動的渦流可以將液體推向容器的外壁。問題是，底部的壓力是否真的表明了水平？

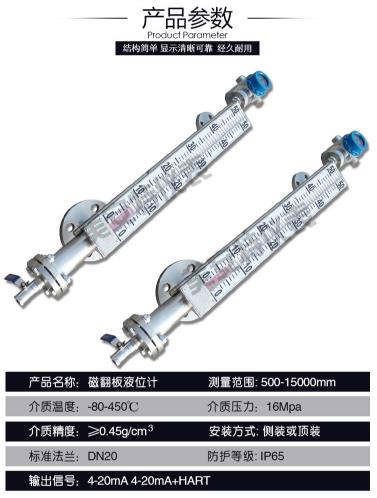

一、遠傳型磁翻柱液位計技術要求

  測量范圍：0～5000mm

  準確度： ±10mm ±16mm

  翻柱直徑：10mm，16mm

  公稱壓力：2.5MPa

  介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)

  介質溫度：-20～+350℃

   接液材質：不銹鋼304/316/316L及PP材質

  介質粘度：≤2.0Pa.s

  環境振動：頻率≤25Hz振幅≤0.5mm

  跟隨速茺：≤0.05m/s

  法蘭標準：HG20592～20635-97

  報警器、遠傳裝置：技術參數和UHZ-25系列相同。

二、遠傳型磁翻柱液位計工作原理：

   該遠傳型磁翻柱液位計由本體(由上、下導管組成）、翻柱箱（由紅、白雙色磁性小翻柱組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計

2、適用于粘度較大的液體介質

3、顯示器的觀察方向可任意改變

4、其他特點和UFZ特點相同。

    遠傳型磁翻柱液位計的閥桿和浮子傳感器可能會遇到類似的不準確性。除非測量范圍高于攪拌器（不希望閥桿在攪拌器周圍彎曲），否則遠傳型磁翻柱液位計浮子傳感器通常不能容忍攪拌器。此外，攪拌引起的湍流會導致讀數不穩定。靜止井可能再次提供相對平靜，并防止抖動，但液體仍將受到渦流的影響。在攪拌容器中，目標是水平測量，這些方法允許一些精確度：可以選擇間歇地停止攪拌，使液體足夠穩定以提供測量。這是最便宜的選擇，但可能不太現實。人們可以選擇計量進出容器的材料并進行數學計算。這是一個很好的解決方案，但更昂貴�？梢詫⒄麄�(gè)容器安裝在稱重傳感器上，并將空容器去皮，以確定容器中的液體質量。這是三者中最昂貴的，需要抬起容器并安裝合適的支架。在安全性是主要考慮因素的情況下，在溢流管線中使用點級解決方案或流量開關可以提供額外的保護層。
