_旋進旋渦流量計生產廠家
旋進漩渦式流量計在流量計內創建自己的流型,因此它們只需要上游三個直管直徑和下游一個直管直徑。旋渦流量計通常需要至少15倍的上游直徑和5倍的下游直徑,以形成正確的流動輪廓,以便進行準確的測量。因此旋流流量計更適合于嚴格管道要求的應用。
-在應用旋渦流量計時,用戶通常從工藝管道的尺寸中選擇一個減少一個或兩個管道尺寸的流量計。這確保流量計在所需的流量范圍內獲得所需的較高速度,但增加了管道減少和擴展成本。旋流流量計需要較低的流速才能正常工作,因此通常可以采用與工藝管道相同的尺寸。
二、旋進旋渦流量計特點:
1、內置式壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀。
2、就地顯示溫度、壓力、瞬間流量和累積總量。
3、采用先進的信號處理放大器和獨特的過濾波技術,有效地剔除了壓力波動和管道振動所產生的干擾信號,大大提高了流量計的抗干擾能力,使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能,無論什么情況下,都能保證內部數據不會丟失,可永久性保存。
5、整機功耗極低,能憑內部電池可長明供電運行,是理想的無需外電源就地顯示儀表。
6、防盜功能可靠,具有密碼保護,防止參數改動。
7、表頭可180度隨意旋轉,安裝方便。
本系列產品執行國家JJG198-94《速度式流量計檢定規程》和Q/320831C S003-2007 《LUXZ系列智能旋進旋渦體流量計》企業標準。
本系列產品經國家ji儀器表主爆安全監督站(NEPSI)檢定認可,符合國家標GB3836.1-2000,GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ Bt4。

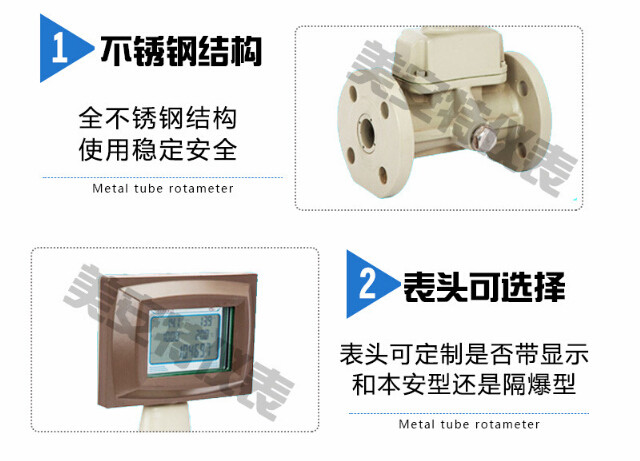

細節特點:
三、旋進旋渦流量計結構與工作原理

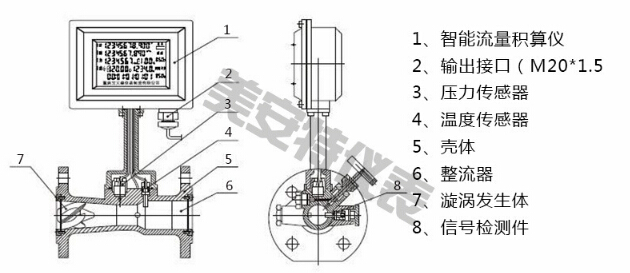

1、旋進旋渦流量計結構
2、旋進旋渦流量計工作原理當流體通過螺旋形的旋渦發生體后,流體被迫繞旋渦發生體中心劇烈地旋轉,形成旋渦流。旋渦流加速,沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后,在導流體回流的作用下,該旋渦產生二次旋轉,二次旋渦的頻率與流量與正比。當流量計設計得當時,在很寬的流量范圍內,旋渦頻率與流量成線性關系。該頻率由壓電傳感器檢測,通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量,并變送輸出對應的4-20mA電流信號。
3、流量積算儀工作原理
流量積算儀的原理。CPU接收來自前置放大器的脈沖信號和經A/D轉換器得到的壓力溫度信號,經過運算zui終到瞬時流量、累積流量、溫度和壓力值。同時,在LCD上顯示這些參數。流量顯示既可顯示標況流量,也可顯示不T況流量。儀表上的三個功能鍵,<SET>鍵、<INC>鍵和<SHT>鍵可對內部參數時行設定。
四、旋進旋渦流量計主要技術參數
1、流量計規格、基本參數和性能指標
2、標準狀態條件:P=101.325kPa,T=293.15K
3、使用條件:
環境溫度: -20~+60℃;
介質溫度:-20~+80℃;
相對濕度:5%~95%
大氣壓力:86kPa~106kPa
4、電氣性能指標
工作電源:外電源:+24VDC
內電源:3.6V鋰電池
整機功耗:外電源:<1W
內電源:<0.3mW,鋰電池可用二年以上。
輸出方式:脈沖信號
4~20mA電流信號:對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊:可傳輸瞬時流量、累積流量、壓力和溫度參數和時間、日期。
5、防爆標志:Exd II BT4
6、防護等級:IP65
五、旋進旋渦流量計外形尺寸及安裝
1、流量計外形尺寸
2、流量汁安裝尺寸(1.6MPa)
3、流量計的安裝
(1)流量計應根據流向標志安裝。
(2)流量計可水平、垂直或任意角度傾斜安裝。

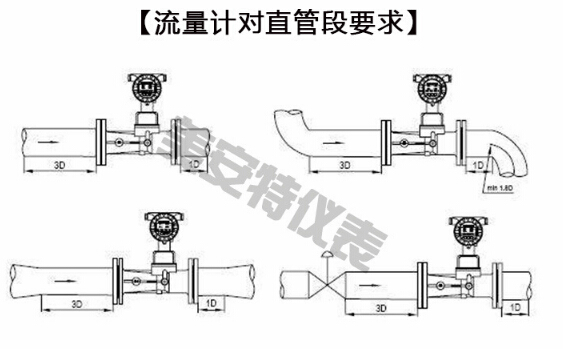

(3)上下游直管段要求見圖5。
(4)被測介質內除含有較大顆;蜉^長纖維性雜質外,一般無需安裝過濾器。
(5)流量周圍不應有強外磁場干擾及強烈的機械振動。
(6)流量計必須可靠接地。
六、旋進旋渦流量計的選型
1、用戶在選型時,應根據管道公稱壓力、介質zui高壓力、介質溫度、介質組分情況,流量范圍及信號輸出要求合理選擇流量計的型號規格。
2、為使流量計的使用性能zui佳,流量計的使用范圍在zui大流量的20%~80%范圍內比較合適。
3、流量計出廠時的標準輸出配置是:具有工況脈沖信號輸出(三線制)。若要求其它輸出功能時,請?jiān)谟嗀洉r(shí)說明。
六、旋進旋渦流量計訂貨須知
1、用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質zui大壓力、介質溫度范圍、環境條件選擇合適的規格,在危險場所使用的必須注明防爆等級要求。
2、流量計一般為基本型,帶工況脈沖輸出,若需其它附件及輸出功能,請?jiān)谟嗀洉r(shí)注明。3、用戶在訂貨時,請按照下列格式,詳細正確地填寫。
七、旋進旋渦流量計安裝示意圖
旋渦流量計的下旋比可達30:1,而大多數旋渦流量計的下旋比限制在20:1。此外,渦流流量計的粘度可達30cp,而渦流流量計的較大粘度一般限制在8- 10cp。
旋流流量計具有較高的精度,在氣體應用中比大多數旋流流量計精度高0.5個百分點。由于這些原因,旋渦流量計已經在旋渦流量計的基礎上取得了一定的發展,目前正經歷著兩位數的增長。
