渦街流量計是速度式流量計的一種，它是集信號檢測及微電子智能化技術于一體的高新機電產品。它主要是以卡門渦街理論為基礎的，并且還采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而可以測量出流體的流量。該渦街流量計還可以廣泛的應用于測量蒸汽、氣體、液體、油類等的介質。

　該智能渦街流量計具有雙排液晶同時顯示累計流量和瞬時流量，內部是使用鋰電池供電，并且還無需外部電源。

　智能渦街流量計的傳感器使用的感應元件不直接與被測介質接觸，其性能穩定、可靠性高，并且在傳感器內無可動部件，其結構簡單而牢固，壓損小、維擴量小、使用壽命長。

渦街流量計概述
        渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質.其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響.無可動機械零件，因此可靠性高，維護量小.儀表參數能長期穩定.渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作.有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

渦街流量計原理

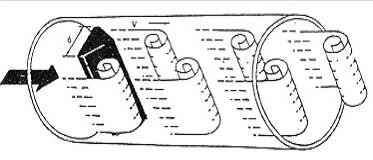

        在流體中設置非流線型旋渦發作體（阻流體），則從旋渦發作體兩側替換地發作兩列有規矩的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

旋渦列在旋渦發作體下流非對稱地?cái)[放。設旋渦的發作頻率為f，被測介質來流的均勻速度為V，旋渦發作體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下聯系式:
  f=StV/d
公式(1)式中：
f－發作體一側發作的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的均勻流速
d－旋渦發作體的寬度

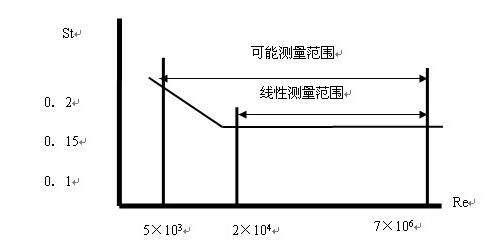

由此可見，經過丈量卡門渦街別離頻率便可算出瞬時流量。其間,斯特羅哈爾數（St）是無因次未知數，圖（二）表明斯特羅哈爾數（St）與雷諾數（Re）的聯系。

在曲線表中St＝0.17的平直有些，漩渦的開釋頻率與流速成正比,即為渦街流量傳感器丈量規模度。只要檢測出頻率f就能夠求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為外表常數（K），見式（2）

                        K＝N/Q（1/m3）              公式（2）

式中：K＝外表常數（1/m3）。

N＝脈沖個數

Q＝體積流量（m3



渦街流量計特點：

表體與三角柱一次鑄造完成，減少了測量孔因焊接三角柱而產生的變形，提高渦街信號的穩定性

采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)，產品的抗干擾能力強

采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能

精確度較高，液體測量精度為±1.0%；氣體測量精度為±1.5%

壓損小，約為孔板流量計的1/4，屬于節能流量儀表

安裝方式靈活，可水平，垂直和不同角度傾斜安裝

無可動部件，儀表壽命長



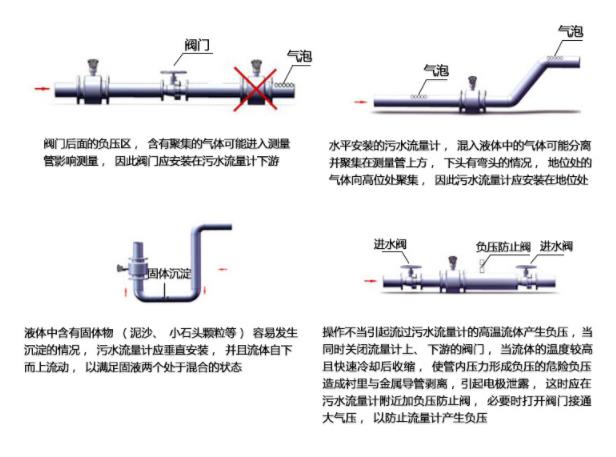

渦街流量計安裝要求：



1、渦街流量計可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、渦街流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體的流動方向應自下向上。

3、渦街流量計的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。

4、安裝渦街流量計的管道內徑必須與流量計內徑一致，否則必須變徑。

5、在設計管道時，傳感器或變送器的上端較少應留500mm的空間，以方便調試和檢修。



渦街流量計選型：

型號	口徑	流量范圍m3/h
		液體			氣體				飽和蒸汽
MAT-LU-15	DN15	0.4~4			3.0~12				3.0~12
MAT-LU-20	DN20	0.8~8			6~30				6~30
MAT-LU-25	DN25	1~10			25~60				10~85
MAT-LU-32	DN32	1.5~18			15~150				14~140
MAT-LU-40	DN40	2.2~27			22.6~150				22~220
MAT-LU-50	DN50	4~55			35~350				35~350
MAT-LU-65	DN65	14~200			60~600				60~600
MAT-LU-80	DN80	9~135			90~900				86~860
MAT-LU-100	DN100	14~200			140~1400				135~1350
MAT-LU-125	DN125	12~360			220~2200				210~2100
MAT-LU-150	DN150	30~450			350~3500				300~3000
MAT-LU-200	DN200	56~800			550~5500				550~5500
MAT-LU-250	DN250	45~1500			900~9000				850~8500
MAT-LU-300	DN300	65~2000			1360~13600				1250~12500
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E1	1.0級（適用于液體）
					E2	1.5級
					E3	2.5級（DN15；DN20）
						T1	常溫
						T2	高溫
						T3	蒸汽
							P1	1.6MPa
							P2	2.5MPa
							P3	4.0MPa
								D1	內部3.6V供電（不帶輸出）
								D2	DC24V供電
									B1	不銹鋼（法蘭材質）
									B2	碳鋼（法蘭材質）

選擇渦街流量計應根據不同的介質和口徑選擇適合的渦街流量計產品，如測量飽和蒸汽和過熱蒸汽請選用蒸汽渦街流量計，測量氣體、液體的請選用渦街流量計，對于口徑大于DN200mm以上的可以選擇插入式渦街流量計。
