MAT1000R有紙記錄儀同時在測量,運算,顯示,打印等功能上有了很大的提高,更為突出的是新增加了網絡功能,可以很方便的實現網絡的連接。較多具有8路輸入通道,2路模擬量輸出,通道之間采用點點隔離;均可直接選擇接收多種熱電偶、熱電阻、壓力變送器、電壓、電流信號,并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄,能在本身打印的120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線,并將通道號印在各通道的軌跡旁。打印記錄功能采用進口固定式熱敏頭,無筆墨消耗,無筆位誤差,抗震動。目前廣泛適用于冶金、醫藥、石油、化工、電力、電力等行業及科研單位。
有紙記錄儀產品性能和技術指標
輸入通道:
|
•單點雙點三點四點五點六點八點
•每個通道的測量信號種類可由用戶自己設定,也可在定貨時注明。[由廠方為用戶設定好]
|
通道隔離: | •輸入通道之間相互隔離,無干擾。 |
顯示功能
|
•測量值的定點或巡回顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
|
記錄功能:
|
•采用進口固定式熱敏頭,無筆墨消耗,無筆位誤差,抗震動
•在100mm范圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時打印標尺刻度及每個通道標記
•每隔100mm打印一次刻度值、當前時間和走紙速度
|
實時時間: |
•由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
|
曲線遷移功能 | •通過對記錄邊界的設定,可使不同通道的趨勢記錄曲線分離開。 |
標度變換功能
|
•對于電壓及電流輸入信號,可通過對顯示范圍的設定,實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號 示范圍就是其測量范圍。 |

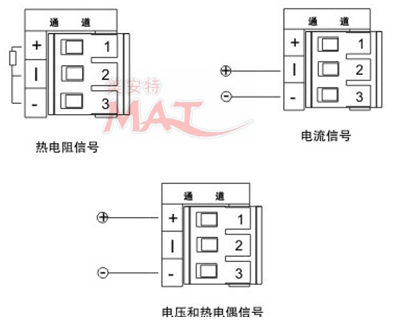

輸入信號種類及測量范圍 | •各種熱電偶、熱電阻、標準電壓及電流信號,由鍵盤設定選擇。 |
走紙速度 | •通過鍵盤任意設定,走紙速度為10 mm/h到1990mm/h。 |

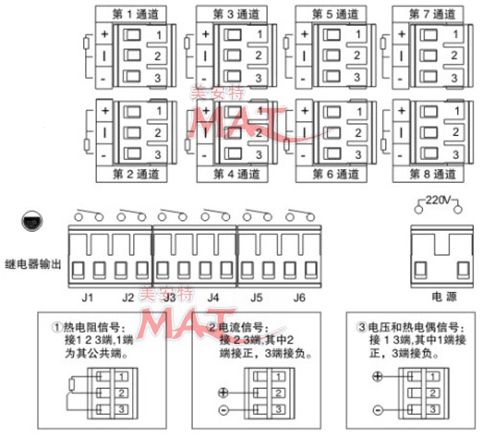

報警功能:
|
•提供六組繼電器接點輸出,由用戶任意組合使用
•每個通道報警均可選擇上限、下限、差值上限、差值下限
•每個通道的報警回差可設定,繼電器動作時有指示燈提示
•繼電器觸點容量:24VDC, 3A; 220VAC, 3A
|
通訊 | •可提供RS232C或RS485通訊接口【此項為擴展功能,定貨時須注明】 |
模擬量輸出 | •可提供兩路4 ~ 20 mA模擬量傳送輸出【此項為擴展功能,定貨時須注明】 |
采樣周期 | •0.6S |
數字顯示及報警精度 | •±0.2%FS |
信號種類 | 量程代碼 | 測量范圍 | |
電
流
|
mA | 01 | 0~10mA |
mA | 02 | 4~20mA | |
mA開方 | 03 | 4~20mA開方 | |
電
壓
|
mV | 11 | 0~20mV |
mV | 12 | 0~50mV | |
mV | 13 | 0~100mV | |
V | 14 | 0~5V | |
V | 15 | 1~5V | |
V開方 | 16 | 1~5V開方 | |
熱
電
阻
|
Pt100 | 21 | -50.0~550.0 °C |
Cu100 | 22 | -50.0~150.0 °C | |
Cu50 | 23 | -50.0~150.0 °C | |
遠傳壓力電阻 | 24 | 0~400Ω | |
熱
電
偶
|
T | 31 | 0.0~400.0 °C |
E | 32 | 0~1000 °C | |
K | 33 | 0~1300 °C | |
S | 34 | 0~1750 °C | |
B | 35 | 500~1800 °C | |
關閉通道 | 00 | 該通道關閉 |
MAT1000R有紙記錄儀
|
|
||||||||
|
|||||||||
型 號
|
型 譜
|
說 明
|
|
||||||
MAT1000R
|
10
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
|
01
|
|
1路輸入
|
|
|||||
02
|
2路輸入
|
|
|||||||
03
|
3路輸入
|
|
|||||||
04
|
4路輸入
|
|
|||||||
05
|
5路輸入
|
|
|||||||
06
|
6路輸入
|
|
|||||||
07
|
7路輸入
|
|
|||||||
08
|
8路輸入
|
|
|||||||
報警觸點
|
|
00
|
|
無
|
|
||||
02
|
2路繼電器輸出
|
|
|||||||
04
|
4路繼電器輸出
|
|
|||||||
06
|
6路繼電器輸出
|
|
|||||||
通訊
|
|
T0
|
|
無
|
|
||||
T1
|
RS-232通訊
|
|
|||||||
T2
|
RS-485通訊
|
|
|||||||
模擬輸出
|
|
A0
|
|
無
|
|
||||
A1
|
1路模擬輸出
|
|
|||||||
A2
|
2路模擬輸出
|
|
|||||||
配電輸出
|
|
P0
|
|
無
|
|
||||
P1
|
1路配電輸出
|
|
|||||||
供電方式
|
|
A
|
AC220V
|
|
|||||
D
|
DC24V
|
|
