當前所屬欄目:氣體流量計

煤氣流量計

_煤氣流量計廠家選型

煤氣流量計是利用液體振動原理而開發的一種新型流量計,廣泛應用在石油、化工、冶金、造紙等行業流體的計量,該流量計無可動部件,可靠性強、精度高、壽命長,可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。
質量保證:簽約服務、質保2年
售后服務:快速響應,耐心指導,細心服務,真心對待

  • 產品描述




美安特儀表專業生產煤氣流量計,結構簡單、堅固牢靠、無需專門維護,既能現場顯示,又能遠距離傳送液位信號,十年儀表生產經驗品質保障煙氣流量計口碑廠家,美安特匯聚專業的煙氣流量計生產研發團隊,傳感器測量探頭采用特殊工藝封裝,耐高溫可達350℃,敏感元件封狀在探頭體內,檢測元件不接觸測量介質,使用壽命長,每款煤氣流量計都是精益求精,只為給您較較好的產品與服務,買煤氣流量計就找美安特。煤氣流量計大量購買就找美安特,煤氣流量計詢價聚找美安特,液位計應用選型還找美安特。美安特致力于打造中國較專業的煤氣流量計生產廠家。傳感器采用補償設計,提高儀表抗震性,結構簡單、無可動件,耐用性高,適用范圍廣,可應用于防爆場合,安全性好。專業定制、可貼牌、廠家直銷、終生維護。

煤氣流量計概述:
        煤氣流量計
是利用液體振動原理而開發的一種新型流量計,廣泛應用在石油、化工、冶金、造紙等行業流體的計量,該流量計無可動部件,可靠性強、精度高、壽命長,可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,安全防爆,適用于惡劣環境。流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。


煤氣流量計主要特點

1.結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。

2.安裝簡單,維護十分方便。

3.檢測傳感器不直接接觸被測介質,性能穩定,壽命長。

4.輸出是與流量成正比的脈沖信號,無零點飄移,精度高。

5.測量范圍寬,量程比可達1:10。

6.壓力損失較小,運行費用低,更具節能意義。

7.在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組分變化的影響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。

8.應用范圍廣,蒸汽,液體,氣體的流量均可測量。


煤氣流量計
可分為以下幾大類:

安裝形式:法蘭卡裝式渦街流量計 法蘭連接式渦街流量計 插入式渦街流量計

油壬連接式渦街流量計 焊接式渦街流量計

使用用途:普通型渦街流量計 分體式渦街流量計 高溫型渦街流量計

高壓型渦街流量計 防爆型渦街流量計

信號傳輸:現場顯示型渦街流量計 遠傳型渦街流量計 無線遠傳測控系統

配置組成:溫壓雙補型渦街流量計 溫度補償型渦街流量計 壓力補償型渦街流量計

定值補償型渦街流量計 智能蒸汽流量計

渦街流量計由于測量介質不同、使用環境不同、技術要求不同,其選用的類型和配置也不同,具體選型、配置和安裝方法請參考相關介紹。


煤氣流量計
的技術參數
●測量流體:飽和蒸汽、過熱蒸汽、氣體、液體(避免多相流)
●測量準確度及重復性:

測量流體

準確度

重復性

氣體(含蒸汽)

1.0級

0.33%

液體

1.5級

0.5%

●測量范圍

測量流體

流速下限(m/s)

流速上限(m/s)

氣體(含蒸汽)

7

70

液體

0.7

7

●額定壓力:1.6MPa、2.5MPa、6.3MPa
●流體溫度:-40℃~250℃(普通型),100℃~350℃(普通型)
●結構類型:一體型渦街流量計
●結構材質

部件名稱

材質

傳感器表體

304不銹鋼、316不銹鋼

旋渦發生體

304不銹鋼、316不銹鋼

檢測探頭

316L

連桿

304不銹鋼

散熱器

鋁合金

墊片

耐高溫石棉墊、丁晴橡膠墊片、石墨墊片

●工作電源

第一種電源方式

3.6V鋰電池供電(就地顯示型)

第二種電源方式

24VDC(或12VDC)

第二種電源方式

24VDC(或12VDC)或3.6V鋰電池供電雙電源供電

●輸出信號:脈沖輸出、4~20mA 電流輸出,RS485通訊等三種輸出可供選擇
●電氣接口:M20*1.5
●防護等級:IP65
●表體處理:傳感器表體采用不銹鋼噴砂,放大器外殼采用噴塑。
●環境溫度:-35℃~60℃(無LCD)、-5℃~60℃(帶LCD)
●相對濕度:5%~95℃


煤氣流量計
工作原理

渦街流量計是根據“卡門漩渦”原理制成的新型流量測量儀表。
當一穩定的流體流經有一定長度的直管道時,撞擊沉浸在流體中的非線性柱體,在流體的下游會產生漩渦(即卡門漩渦)。
當流體的雷諾數(Re)在一定的范圍內,漩渦的發生規律是穩定可靠的,漩渦發生的頻率F由公式:F=(St * V)/d 確定
其中,V為流速; d為柱體迎流面的寬度;St為斯特羅哈數。
智能渦街流量計工作原理結構圖
斯特羅哈數是一個無因次參數,下圖表示斯特羅哈數與雷諾數的關系,在一定的雷諾數范圍內,斯特羅哈數基本上保持不變,這樣就可以認為雷諾數在這個范圍內卡門漩渦的釋放頻率與流體的速度成正比。所以由檢測出來的頻率F就可求得流速V,并由V求得體積流量。
智能渦街流量計雷諾數

常用氣體介質的規范狀態密度(0℃,絕壓P=0.1MPa)

氣體稱號 密度(kg/m3) 氣體稱號 密度(kg/m3)
空氣(干) 1.2928 乙炔 1.1717
氮氣 1.2506 乙烯 1.2604
氧氣 1.4289 丙烯 1.9140
氬氣 1.7840 甲烷 0.7167
氖氣 0.9000 乙烷 1.3567
氨氣 0.7710 丙烷 2.0050
氫氣 0.08988 丁烷 2.7030
一氧化碳 1.97704 天然氣 0.8280
二氧化碳 1.3401 煤制氣 0.8020


煤氣流量計選擇安裝位置:

在選擇安裝位置時,應注意以下幾點:

A. 安裝位置盡量選在無管道振動或振動小的位置,振動加速度不有大于2G,如果振動大則需要采取減振措施;

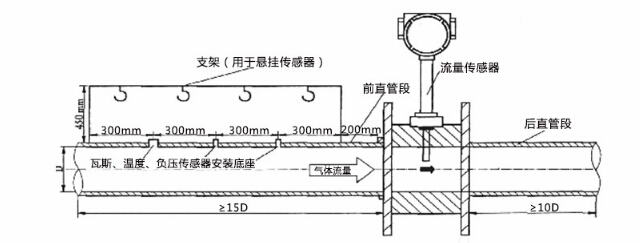

B. 傳感器的上游和下游必須有足夠的直管段(見圖二)

C. 檢修閥安裝在傳感器上游,流量調節閥安裝在傳感器下游;

D. 盡量選擇便于安裝和檢修的位置;

E. 應選擇環境干燥的位置;

F. 傳感器可以安裝在水平管道上,也可以安裝在垂直管道上,但在垂直管道上安裝時,介質(液體)必須自下而*動。

G. 傳感器盡量安裝在室內,必須安裝在室外時應注意防水在放大器盒外電纜應彎成U型;

H. 傳感器應遠離電噪聲,如大功率變頻器,大功率變壓器,電動機和大功率無線收發設備;




煤氣流量計
型號選擇:

流量儀表的選型是儀表應用中的非常重要的工作,據有關部門統計,流量儀表在實際應用中有2/3的故障是錯誤選型和錯誤安裝造成的,請?zhí)貏e注意。


型號 說明

MAT-LUGB

連接方式  1









 法蘭連接 (溫壓補償型)

2

 法蘭連接
 3

 法蘭夾裝 (溫壓補償型)
 4

 法蘭夾裝

5



 插入式
測量介質 A  氣體
B  液體
C  蒸汽
公稱通徑 01  15mm
02  20mm
03  25mm
04  40mm
05  50mm
06  65mm
08  80mm
10  100mm
12  125mm
15  150mm
20  200mm
25  250mm
30  300mm
結構形式 Z  一體式儀表
F  分體式儀表
轉換器類型 N  傳感器型:+12V或24V供電,輸出三線制脈沖信號
A  變送器型:+24V供電,輸出二線制4~20mA
B  智能型:鋰電池供電,現場顯示無信號輸出
C  智能型:+24V供電,現場顯示并輸出二線制4~20mA
D  智能型:鋰電池和+24V雙供電;現場顯示輸出4~20mA
F  智能型:+24V供電,現場顯示并帶有RS486通訊協議
防爆等級 N  標準型,不防爆
E  隔爆型,ExdIIBT6
