一、橢圓齒輪流量計概述
LC系列橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。
二、橢圓齒輪流量計測量原理

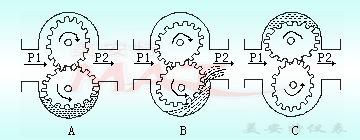

在儀表測量室進出兩端液體壓差的在作用下,一對橢圓齒輪在軸承上不停地轉動并排出液體,測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q,單位時間橢圓齒輪旋轉次數為N,則在該時間內流過的液體體積量為NQ。
三、橢圓齒輪流量計產品特點
LC-A型 鑄鐵橢圓齒輪流量計,廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
LC-E型 鑄鋼橢圓齒輪流量計,用于高壓、低腐蝕性介質的計量
LC-B型 不銹鋼橢圓齒輪流量計,廣泛用于有較強腐蝕性液體介質,如酸、堿、鹽及有機化合 物等的計量
四、橢圓齒輪流量計主要技術參數
1、本安防爆: ExiaⅡCTSdⅡBT4
2、連接方式: 法蘭連接:DN10~DN200
3、安裝方式: 水平、垂直
4、口徑系列: DN10,15,20,25,40,50,80,100
5、壓力損失: ≤0.1MPa
6、精度等級: 普通型0.5級,高精度0.2級
7、介質壓力: 普通型1.6MPa,高壓型3.2MPa
8、粘度范圍: 普通型:0.6~200mpa.s,
9、高粘度200~1000mpa.s
10、介質溫度: 普通型<120℃,高壓型<200℃
11、表體材質: 鑄鐵、鑄鋼、不銹鋼等
12、轉動部件: 鋁合金、不銹鋼等
五、橢圓齒輪流量計測量范圍及工作壓力
型號
|
LC-A鑄鐵
|
LC-E鑄鋼
|
LC-B不銹鋼
|
||||
公稱壓力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
||||
被測液體粘度
|
2 — 200 mPa.s
|
||||||
被測液體溫度
|
-20℃~+100℃
|
||||||
流 量 范 圍 m³h
|
|||||||
型號
精度等級
|
LC-A鑄鐵
|
LC-E鑄鋼
|
LC-B不銹鋼
|
||||
公稱口徑(DNmm
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04~0.4
|
0.1~0.4
|
0.04~0.4
|
0.1~0.4
|
0.1~0.5
|
0.1~0.5
|
|
15
|
0.25~1.5
|
0.3~1.5
|
0.25~1.5
|
0.3~1.5
|
0.3~1.5
|
0.3~1.5
|
|
20
|
0.5~3
|
0.6~3
|
0.5~3
|
0.6~3
|
0.6~3
|
0.6~3
|
|
25
|
1~6
|
1.2~6
|
1~6
|
1.2~6
|
1.2~6
|
1.2~6
|
|
40
|
2.5~15
|
3~15
|
2.5~15
|
3~15
|
3~15
|
3~15
|
|
50
|
4~24
|
4.8~24
|
4~24
|
4.8~24
|
4.8~24
|
4.8~24
|
|
65
|
5~40
|
8~40
|
5~40
|
8~40
|
8~40
|
8~40
|
|
80
|
10~60
|
12~60
|
10~60
|
12~60
|
12~60
|
12~60
|
|
100
|
16~100
|
20~100
|
16~100
|
20~100
|
20~100
|
20~100
|
|
150
|
32~190
|
38~190
|
32~190
|
38~190
|
38~190
|
38~190
|
|
200
|
34~340
|
68~340
|
34~340
|
68~340
|
68~340
|
68~340
|
六、選型編碼
品牌
|
|
美安特自動化儀表
|
|||||||
基本型號
|
LC
|
|
橢圓齒輪流量計基本型號
|
||||||
口徑選擇
|
-□□
|
|
通徑大小
|
||||||
材料選擇
|
-A
|
|
鑄鐵
|
||||||
|
-E
|
|
鑄鋼
|
||||||
|
-B
|
|
不銹鋼
|
||||||
輸出信號
|
-2
|
|
無信號輸出
|
||||||
|
-3
|
|
脈沖 DV24V供電
|
||||||
|
-4
|
|
4~20mA DV24V供電
|
||||||
復零功能
|
-N
|
|
無復零功能
|
||||||
|
-F
|
|
復零功能
|
||||||
過濾器
|
-N
|
|
無過濾器
|
||||||
|
-G
|
|
含過濾器
|
||||||
流量選擇
|
(□~□)
|
|
流量范圍
|
