當前所屬欄目:孔板流量計

角接取壓孔板流量計

_角接取壓孔板流量計廠家價格

角接取壓孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
質量保證:簽約服務、質保2年
售后服務:快速響應,耐心指導,細心服務,真心對待

  • 產品描述

       角接取壓孔板的壓力增大,往往會回到原來的水平。所有的壓力損失是沒有恢復由于流中的湍流摩擦損失。壓力降過孔(P圖1)增加時,流量增加.當沒有流量沒有差異。這個壓差與速度的平方成正比,因此,如果所有其他因素保持不變,然后差分對流量的平方成正比。

        角接取壓孔板流量測量-歷史對流體的測量孔的使用第一個記錄由Giovanni B. Venturi,意大利物理學家,誰在1797做一些工作,使現代文的發展1886 Clemons Herschel米。據報道角接取壓孔板流量計,由俄亥俄州魯濱孫教授設計大學是用來測量氣體附近的哥倫布,俄亥俄,約1890。1903 T.B. Weymouth先生開始了一系列的試驗在賓夕法尼亞導致系數的出版物帶法蘭絲錐的角接取壓孔板流量計。同時,E.O.先生Hickstein在喬普林,密蘇里做了一個類似的系列試驗,從他開發了管水龍頭角接取壓孔板流量計數據。大量的研究和實驗工作進行由美國天然氣協會和美國社會在開發1924和1935之間的機械工程師角接取壓孔板流量計系數和孔施工標準米.1935聯合該A.S.M.E.報告發布時的標題“角接取壓孔板流量計的校準歷史,建筑,和計量孔操作。”該報告的依據今天的大多數角接取壓孔板流量計測量裝置。一個更新版本標準基于新數據發布在1991年初通過API標題為:石油測量手冊標準,14章,第3部分1-4。一些額外的出版物可簡化測量孔

一、角接取壓孔板流量計產品概述
        角接取壓孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

二、角接取壓孔板流量計產品特點
        ◆節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。
        ◆孔板計算采用國際標準與加工
        ◆應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
        ◆標準型節流裝置無須實流校準,即可投用。
        ◆一體型孔板安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。
智能型特點
        ◆采用進口單晶硅智能差壓傳感器
        ◆高精度,完善的自診斷功能
        ◆智能孔板流量計其量程可自編程調整。
        ◆可同時顯示累計流量、瞬時流量、壓力、溫度。
        ◆具有在線、動態全補償功能外,還具有自診斷、自行設定量程。
        ◆配有多種通訊接口
        ◆穩定性高
        ◆量程范圍寬、大于10:1
智能型技術指標
        ◆高精度:±0.075%
        ◆高穩定性:優于0.1%FS/年
        ◆高靜壓:40MPa
        ◆連續工作5年不需調校
        ◆可忽略溫度、靜壓影響
        ◆抗高過壓

三、角接取壓孔板流量計技術參數
        ◆公稱通徑: DN20-DN1000
        ◆依據國家標準GB/T2624-93進行設計制造
        ◆依據國家檢定規程JJG 640-94進行出廠檢定
        ◆基本精度:±0.5%、±1%、±1.5%
        ◆流量范圍:≥ 1:15
        ◆公稱壓力:0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
        ◆被測介質:飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質
        ◆被測介質溫度:-10℃~+450℃
        ◆供電電源:智能流量積算儀220VAC, 流量變送器24VDC(由積算儀供電),
        ◆輸出信號:4-20mA DC或RS485通訊
        ◆防爆性能:本安型ibIICT5

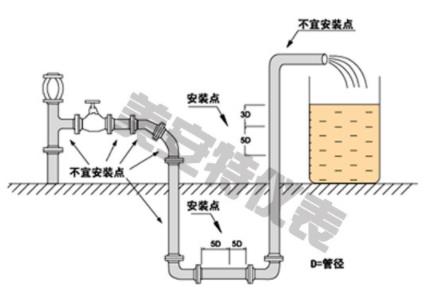

四、角接取壓孔板流量計安裝圖



五、角接取壓孔板流量計調試
    1、接上信號線、電源線
    2、開啟進口、出口閥門,進出口閥門開度要一致
    3、打開不銹鋼三閥組平衡閥,緩慢開啟孔板高低壓端的閥門,待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。
孔板流量計安裝管道條件:
    (1)、節流件前后的直管段必須是直的,不得有肉眼可見的彎曲。
    (2)、安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。
    (3)、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以
    1)、直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法:
    (A)、節流件前OD,D/2,D,2D4個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
    (B)、在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其較大偏差不得超過±2%
    2)、節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
    (4)、節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2
    (5)、節流件上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合規定的較小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
